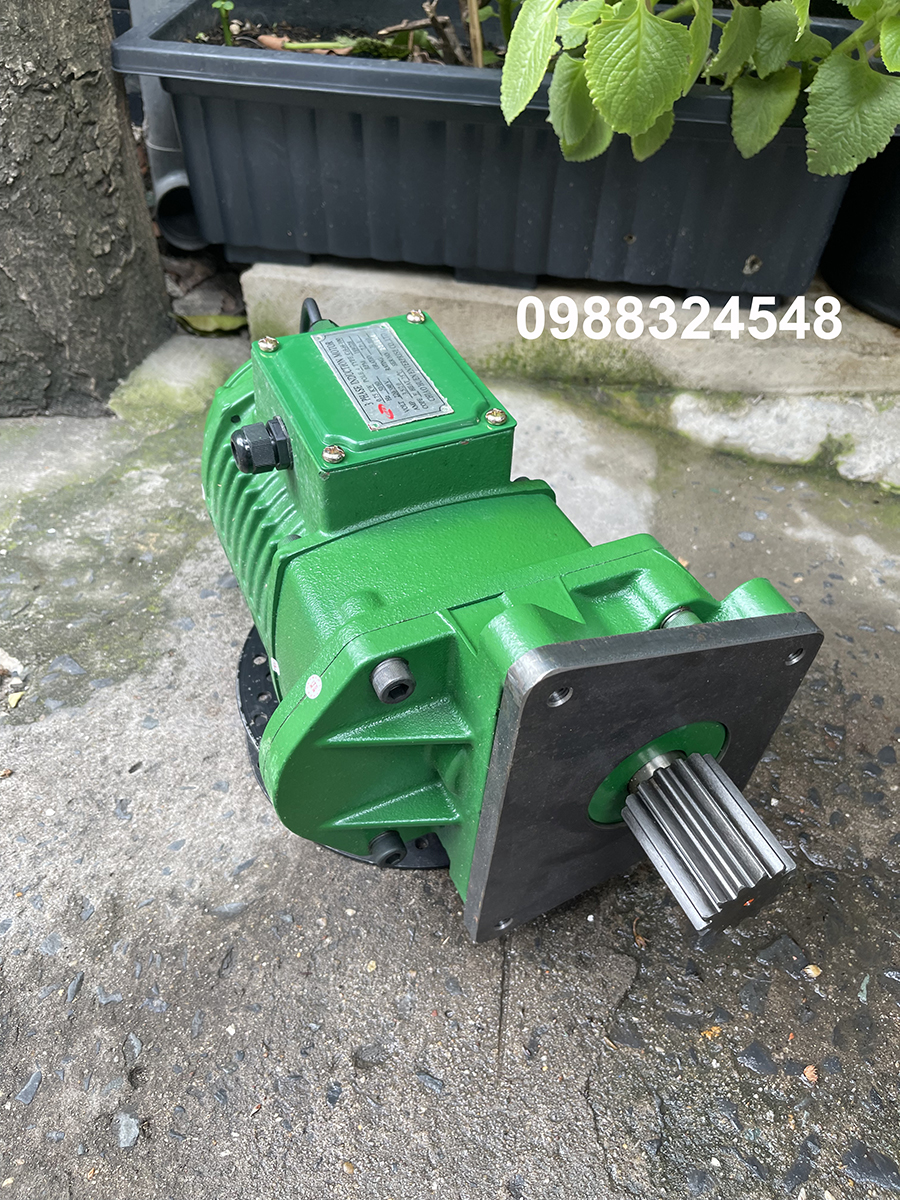

Motor dầm biên ITS 0.75Kw CH-H-100 / 0.75Kw ITS Geared Motor
Thời gian giao hàng:
Vui lòng liên hệ 0988.324.548 / 0906.040.453
Tình trạng:
Hàng mới 100%
Giá: Liên hệ
Hiệu lực giá bán:
- Model: CH-H-100
- Công suất: 0.75Kw x 4P
- Tốc độ quay RPM : 189
- Tỷ số chuyền : 1 / 7.7
- Bánh răng M3 / M3.5 / M4 / M5
- Xuất xứ: Đài Loan
@japanlifting Motor dầm biên 0.75kw ITS Đài Loan #hottrend #motor ♬ nhạc nền - 𝙆𝙃𝙊𝘼 𝙈𝙐𝙎𝙄𝘾 - 𝑽𝒊𝒏𝒂𝒉𝒐𝒖𝒔𝒆 𝒄𝒍𝒖𝒃
Motor dầm biên ITS 0.75Kw CH-H-100 Đài Loan (Động Cơ Chạy Dọc Cầu Trục)
Motor dầm biên hay motor giảm tốc hành trình là thiết bị cốt lõi trong hệ thống di chuyển của cầu trục và cổng trục. Dòng sản phẩm ITS (Chiao Huen Enterprise) đến từ Đài Loan nổi tiếng với độ bền vượt trội, khả năng vận hành êm ái và hiệu suất hoạt động cao.
Đặc Điểm Nổi Bật
- Cơ chế giảm chấn (Buffered): Model CH-H-100 được tích hợp bộ phận giảm chấn (thắng đuôi từ kèm bánh đà), giúp cầu trục khởi động và dừng lại một cách mượt mà, giảm thiểu hiện tượng rung lắc và bảo vệ cấu trúc cơ khí.
- Vật liệu cao cấp: Vỏ hộp số được đúc từ gang FC25 chịu lực tốt; hệ thống bánh răng chế tạo từ thép hợp kim SNCM21 đặc biệt cứng cáp, chống mài mòn và chịu va đập mạnh.
- Vận hành tối ưu: Thiết bị tạo ra mô-men xoắn đầu ra lớn, độ rơ (backlash) cực thấp, tản nhiệt tốt giúp kéo dài tuổi thọ và giảm thiểu tiếng ồn khi chạy tải.
- Chứng nhận quốc tế: Sản phẩm đạt đầy đủ các tiêu chuẩn chất lượng nghiêm ngặt bao gồm ISO, CE, và 3C.
| Thương hiệu / Xuất xứ | ITS - Chiao Huen Machinery Co.,Ltd (Đài Loan) |
| Model | CH-H-100 (Loại có giảm chấn / Buffered) |
| Công suất | 0.75 KW (Tương đương 1 HP) |
| Số cực motor | 4 Cực (4 Pole) |
| Nguồn điện áp sử dụng | 3 Pha, từ 200V - 450V (Tần số 50Hz / 60Hz) |
| Loại trục đầu ra (Pinion) | Trục bánh răng thẳng (Solid Pinion) |
| Chiều dài trục tiêu chuẩn | 60 mm (Có tùy chọn trục dài 80 mm tùy theo yêu cầu hệ thống) |
Ứng Dụng Thực Tế
Nhờ cấu trúc hộp số bánh răng truyền động chính xác và vận hành êm ái, motor dầm biên ITS CH-H-100 được ứng dụng rộng rãi trong:
- Hệ thống dầm biên di chuyển dọc của cầu trục dầm đơn, dầm đôi và cổng trục nhà xưởng.
- Cơ cấu di chuyển của xe con (hoist trolley) mang palang tải trọng trung bình.
- Các thiết bị công nghiệp nặng khác cần giảm tốc và điều khiển hành trình như: máy khuấy trộn cỡ lớn, hệ thống băng tải nặng, và trong ngành luyện kim.
Hướng Dẫn Vận Hành & Quy Định An Toàn Motor Dầm Biên ITS CH-H-100
Để đảm bảo hiệu suất tối ưu, kéo dài tuổi thọ của thiết bị và đảm bảo an toàn tuyệt đối cho người lao động trong nhà xưởng, vui lòng tuân thủ nghiêm ngặt các quy định dưới đây từ nhà sản xuất Chiao Huen Machinery (Đài Loan):
Khuyến Cáo Từ Nhà Sản Xuất Trước Khi Lắp Đặt
- Kiểm tra nguồn điện áp: Thiết bị hoạt động trong dải điện áp từ 200V - 450V (3 pha, 50Hz/60Hz). Phải đảm bảo cấp đúng nguồn điện ổn định, tránh sụt áp gây cháy cuộn stator của motor.
- Đấu nối tủ điện chính xác: Khuyến khích sử dụng các thiết bị bảo vệ như rơ-le chống mất pha hoặc bộ phát hiện ngược pha (Negative Phase Detector) để ngăn chặn motor chạy ngược hướng ngoài ý muốn khi đấu sai dây nguồn.
- Lắp đặt trục bánh răng (Pinion): Chiều dài trục tiêu chuẩn của model CH-H-100 là 60mm (hoặc tùy chọn 80mm). Phải căn chỉnh độ ăn khớp giữa bánh răng motor và bánh răng di chuyển dầm biên thật chính xác, tránh hiện tượng lệch tâm gây gãy trục hoặc mài mòn răng nhanh chóng.
Lưu Ý Quan Trọng Khi Vận Hành
- Không vận hành quá tải: Motor dầm biên có công suất 0.75Kw (4 Pole). Tuyệt đối không sử dụng cầu trục để nâng hoặc kéo các tải trọng vượt quá thiết kế chịu tải của hệ thống dầm biên di chuyển dọc.
- Tận dụng tính năng giảm chấn (Buffered): Model CH-H-100 là dòng motor có giảm chấn (bánh đà từ). Khi điều khiển, hạn chế việc nhấp nhả nút bấm hành trình (inch) liên tục với tần suất quá dày đặc, điều này có thể làm giảm tuổi thọ của má phanh (thắng từ).
- Kiểm tra tiếng ồn và nhiệt độ: Cấu trúc hộp số bằng gang FC25 và bánh răng thép SNCM21 cho khả năng tản nhiệt tốt và ít tiếng ồn. Nếu phát hiện motor nóng lên bất thường hoặc có tiếng kêu rít, phải dừng thiết bị ngay lập tức để kiểm tra dầu bôi trơn trong hộp số.
Quy Định An Toàn Khi Sử Dụng
- Cấm đảo chiều đột ngột: Không bấm đảo ngược chiều di chuyển của dầm biên khi cầu trục chưa dừng hẳn, trừ trường hợp khẩn cấp. Hành động này tạo ra lực quán tính ngược cực lớn gây sốc vỡ bánh răng hoặc cháy motor.
- Bảo dưỡng định kỳ: Định kỳ kiểm tra độ mài mòn của bánh răng trục ra (pinion), độ rơ (backlash) của hệ thống phanh đuôi và bổ sung/thay thế mỡ bôi trơn hộp số theo khuyến cáo (thông thường sau mỗi 6 tháng đến 1 năm tùy tần suất sử dụng).
- An toàn môi trường: Tránh để nước, hóa chất ăn mòn cao (như axit, kiềm) xâm nhập trực tiếp vào bên trong vỏ motor và cơ cấu phanh. Nếu lắp đặt ngoài trời, bắt buộc phải có mái che bảo vệ motor dầm biên khỏi mưa gió.
Tổng Quan Thương Hiệu Motor Dầm Biên ITS Đài Loan
Thương hiệu ITS là một trong những cái tên uy tín hàng đầu trong lĩnh vực sản xuất thiết bị nâng hạ và động cơ giảm tốc hành trình (motor dầm biên) phục vụ cho ngành cầu trục, cổng trục công nghiệp.
Nguồn Gốc & Xuất Xứ- Nhà sản xuất gốc: Thiết bị được nghiên cứu, phát triển và chế tạo trực tiếp bởi công ty Chiao Huen Machinery Co.,Ltd (hay còn gọi là Chiao Huen Enterprise).
- Quốc gia xuất xứ: Đài Loan (Taiwan). Trụ sở chính và nhà máy đặt tại quận Sanchong, thành phố Tân Bắc, Đài Loan.
- Vị thế thị trường: Là nhà sản xuất gốc (Original Manufacturer) chuyên cung cấp thiết bị cầu trục và trực tiếp giải quyết các vấn đề kỹ thuật cho khách hàng mà không qua trung gian. Sản phẩm hiện đã được xuất khẩu đến nhiều quốc gia lớn như Nhật Bản, Úc, Ấn Độ, Việt Nam, Thổ Nhĩ Kỳ, Nam Phi...
Kinh Nghiệm Sản Xuất
- Lịch sử lâu đời: Chiao Huen Machinery Co.,Ltd được thành lập từ năm 1986 tại Đài Loan. Thương hiệu đã có vài thập kỷ kinh nghiệm chuyên sâu trong ngành thiết kế cơ khí chính xác và chế tạo thiết bị nâng hạ.
- Triết lý cốt lõi: Ngay từ khi thành lập, công ty đã theo đuổi và áp dụng nghiêm ngặt chính sách 6S bao gồm: Chất lượng (Quality), An toàn (Safety), Sự chắc chắn (Certainty), Dịch vụ (Service), Tốc độ (Rapidity) và Sự ổn định (Stability).
Các Điểm Vượt Trội Của Sản Phẩm
- Vật liệu chịu lực cao: Vỏ hộp số được đúc bằng gang loại cao cấp FC25 bền bỉ, giúp giảm chấn động tối đa. Hệ bánh răng bên trong chế tạo từ thép hợp kim SNCM21 siêu cứng, có khả năng chống mài mòn vượt trội và chịu được lực va đập mạnh khi cầu trục đảo chiều hành trình.
- Vận hành mượt mà, êm ái: Động cơ có thiết kế tối ưu cho hiệu quả làm mát tốt, ít phát sinh tiếng ồn, mô-men xoắn đầu ra mạnh mẽ cùng độ rơ (backlash) của phanh giảm chấn ở mức cực thấp.
- Tỷ số truyền chính xác: Hệ thống truyền động bánh răng đạt tỷ số tốc độ chuẩn xác tuyệt đối, giúp dầm biên di chuyển đều, cân bằng hai bên ray và truyền động êm mượt.
Tiêu Chuẩn Chất Lượng Quốc Tế
Các dòng motor dầm biên và thiết bị nâng hạ mang thương hiệu ITS Đài Loan đáp ứng đầy đủ các tiêu chuẩn, chứng nhận chất lượng toàn cầu danh giá để đủ điều kiện xuất khẩu sang các thị trường khó tính nhất:
- Chứng nhận hệ thống quản lý chất lượng quốc tế ISO (ISO 9001).
- Chứng nhận hợp chuẩn châu Âu CE (nhãn hiệu bắt buộc đối với hàng hóa lưu thông tại EU).
- Chứng nhận bắt buộc của Trung Quốc 3C (CCC - China Compulsory Certificate).
Tại Việt Nam, để mua motor dầm biên ITS Đài Loan chính hãng và đảm bảo uy tín, bạn có thể liên hệ Công ty TNHH Thiết Bị Công Nghiệp Vạn Phú Hào, chúng tôi cung cấp đầy đủ các model và phụ kiện motor ITS như CH-H-030, CH-SI-030, CH-L-050, CH-SI-100, CH-L-100, CH-H-100, CH-HL-150, CH-F-150, CH-A-200, CH-SI-200, CH-A-300, CH-SI-300, CH-A-500. Ngoài ra, chúng tôi còn cung cấp pa lăng điện xích ITS, xe con dầm đơn và dầm đôi ITS, chổi tiếp điện ITS, Căng ray, kẹp ray, Ray điện ITS các loại...

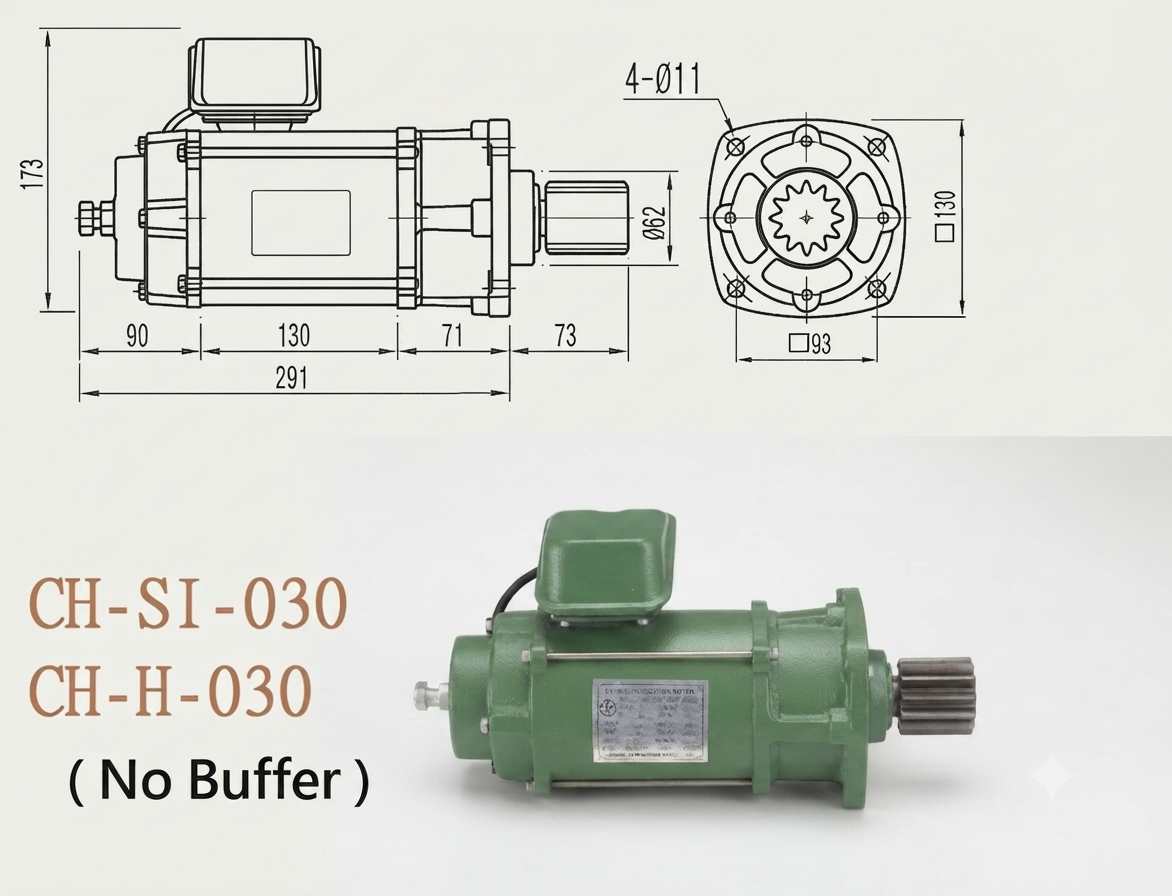

1. Motor Dầm Biên Cầu Trục ITS Đài Loan 0.37kw - Model: CH-SI-030 / CH-H-030
Dòng motor giảm tốc hành trình mã CH-SI-030 / CH-H-030 do hãng Chiao Huen Machinery (Taiwan ITS) sản xuất là giải pháp động cơ nhỏ gọn, có độ bền cơ học cao, chuyên dụng cho kết cấu dầm biên di chuyển dọc của các loại cầu trục, cổng trục tải trọng nhỏ và vừa.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật- Cơ cấu phanh tiêu chuẩn (No Buffer): Model ký hiệu CH-SI-030 / CH-H-030 thuộc phân khúc động cơ không giảm chấn (No Buffer). Thiết kế này giúp dầm biên dừng ngay lập tức khi ngắt nguồn điều khiển, đảm bảo độ chính xác vị trí cực cao khi di chuyển hành trình ngắn.
- Vỏ hộp số bằng gang FC25: Thân vỏ được chế tạo từ gang đúc FC25 chịu lực dập tốt, có thiết kế cánh tản nhiệt tối ưu giúp động cơ hoạt động mát, nâng cao hiệu quả làm mát và giảm đáng kể tiếng ồn khi vận hành.
- Bánh răng thép hợp kim SNCM21: Hệ thống truyền động bánh răng bên trong sử dụng vật liệu thép SNCM21 cao cấp, được gia công chính xác cho khả năng chống mài mòn vượt trội, mô-men xoắn đầu ra mạnh mẽ và có độ rơ cơ khí (backlash) cực thấp.
- Chất lượng đạt chuẩn quốc tế: Toàn bộ sản phẩm ra xưởng của ITS Đài Loan đều đạt đầy đủ các chứng nhận tiêu chuẩn chất lượng an toàn khắt khe như ISO, CE, và 3C.
| Model | Power (KW) | Pole | Voltage | Ratio | (Output Speed) | Shaft Module |
KG | |
| 50HZ | 60HZ | |||||||
|
CH-SI-030 (No Buffer) CH-SI-030E (No Buffer) |
0.37Kw | 4 | 200V-450V | 10 : 1 | 150 | 180 | M3/M3.5/M4 | 12 |
| 0.25Kw | 4 | 200V-450V | 10 : 1 | 150 | 180 | M3/M3.5/M4 | 12 | |
| 0.25Kw | 6 | 200V-450V | 10 : 1 | 90 | 120 | M3/M3.5/M4 | 12 | |
| 0.18Kw | 8 | 200V-450V | 10 : 1 | 75 | 90 | M3/M3.5/M4 | 12 | |
|
CH-H-030 (No Buffer) CH-H-030E (No Buffer) |
0.37Kw | 4 | 200V-450V | 7.8 : 1 | 190 | 228 | M3/M3.5/M4 | 13 |
| 0.25Kw | 4 | 200V-450V | 7.8 : 1 | 190 | 228 | M3/M3.5/M4 | 13 | |
| 0.25Kw | 6 | 200V-450V | 7.8 : 1 | 112 | 153 | M3/M3.5/M4 | 13 | |
| 0.18Kw | 8 | 200V-450V | 7.8 : 1 | 94 | 114 | M3/M3.5/M4 | 13 | |
Ứng Dụng Thực Tế
Nhờ thiết kế nhỏ gọn, bền bỉ và lực kéo phân phối đều, dòng motor ITS CH-SI-030 / CH-H-030 thường được lắp đặt cho:
- Cơ cấu chạy dọc dầm biên của cầu trục dầm đơn từ 1 tấn, 2 tấn đến 3 tấn tùy thuộc vào tốc độ di chuyển yêu cầu của nhà xưởng.
- Cơ cấu di chuyển xe con (Hoist Trolley) mang palang trên dầm.
- Các hệ thống truyền động giảm tốc nhỏ trong công nghiệp chế biến, cơ khí ngành luyện kim, hoặc bồn khuấy trộn chất lỏng.

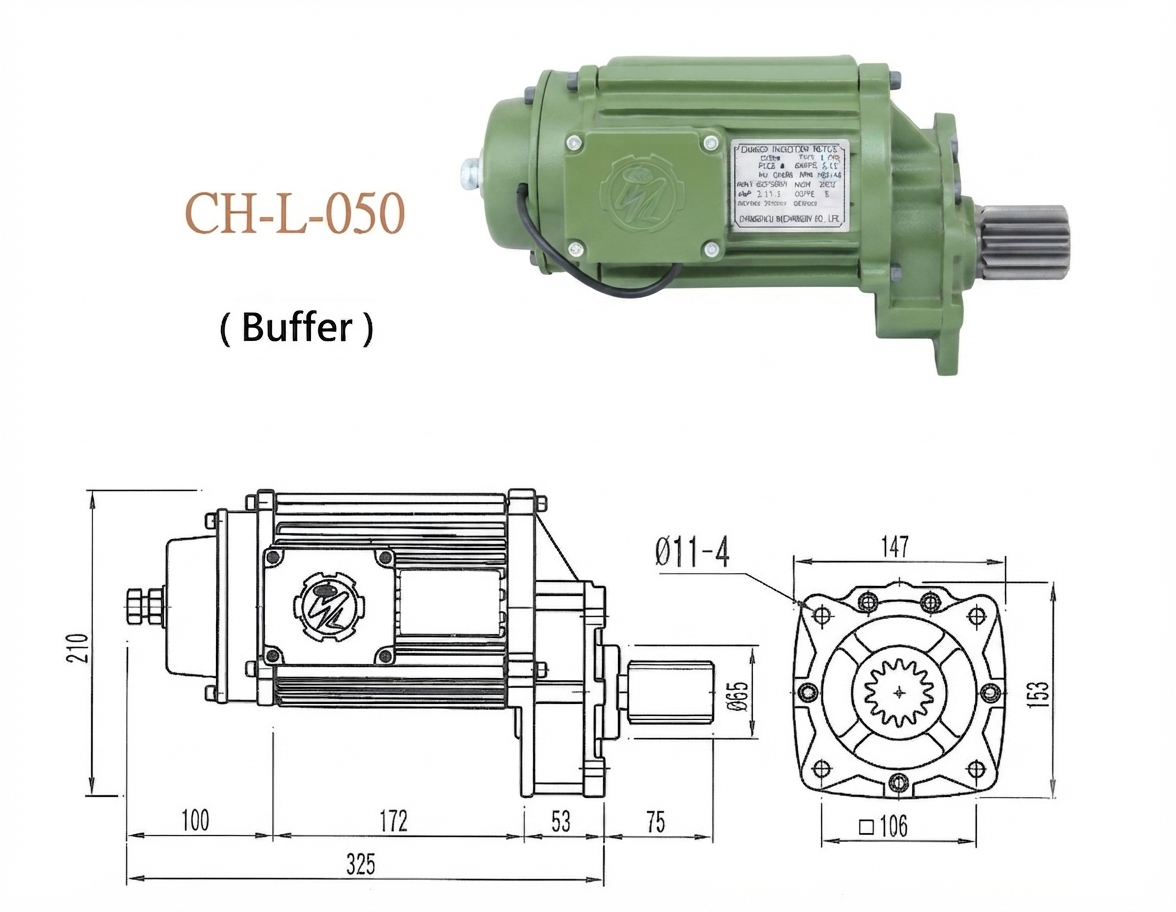

2. Motor Dầm Biên Cầu Trục ITS Đài Loan 0.5kw - Model: CH-L-050
Đặc điểm thiết kế & Tính năng nổi bật
- Có trang bị giảm chấn cơ học (Buffered): Ký hiệu dòng CH-L biểu thị sản phẩm tích hợp phanh từ tính giảm chấn, giúp cơ cấu dầm biên cầu trục khởi động mềm mại, dừng đỗ chính xác, triệt tiêu hiện tượng giật lắc gây hại cho kết cấu thép của nhà xưởng.
- Hộp số gang đúc siêu bền: Vỏ hộp số làm bằng vật liệu gang FC25 cao cấp, chịu va đập cơ học tốt, ít sinh nhiệt và tản nhiệt hiệu quả cao trong môi trường công nghiệp nặng.
- Bộ bánh răng hợp kim chịu tải lớn: Toàn bộ bánh răng truyền động bên trong được gia công chính xác bằng thép hợp kim SNCM21, gia tăng tối đa độ cứng bề mặt, hạn chế mài mòn răng và chống sốc tải cực tốt.
- Vận hành êm ái: Tỷ số truyền động đạt độ chính xác cao giúp moment xoắn đầu ra mạnh mẽ ổn định, chuyển động mượt mà với mức độ tiếng ồn cực thấp.
- Đạt chứng nhận quốc tế: Động cơ dầm biên cầu trục hãng ITS đạt đầy đủ các tiêu chuẩn kiểm định khắt khe bao gồm các chứng nhận chất lượng ISO, CE, và 3C.
Dưới đây là bảng thông số kỹ thuật chi tiết của model CH-L-050 dựa trên các cấu hình số cực (Pole) từ nhà sản xuất:
| Model | Power (Kw) | Pole | Voltage | Ratio |
(Output Speed) RPM |
Shaft Module |
KG | |
| 50HZ | 60HZ | |||||||
|
CH-SI-050 (No Buffer) CH-L-050 (Buffer) |
0.4Kw | 4 | 200V- 450V | 8.5 : 1 | 176 | 210 | M3/M3.5/M4 | 25 |
| 0.3Kw | 6 | 200V- 450V | 8.5 : 1 | 115 | 140 | M3/M3.5/M4 | 25 | |
| 0.2Kw | 8 | 200V-450V | 8.5 : 1 | 88 | 105 | M3/M3.5/M4 | 25 | |
Ứng dụng phổ biến
- Sử dụng phổ biến nhất cho cơ cấu di chuyển dọc (chạy biên) của các hệ thống cầu trục dầm đơn, cầu trục dầm đôi hoặc cổng trục có tải trọng nhỏ và vừa (từ 1 tấn, 2 tấn đến 5 tấn).
- Ứng dụng linh hoạt cho các loại máy khuấy công nghiệp, hệ thống băng tải nặng, thiết bị lò luyện kim cần cơ cấu truyền động giảm tốc kết hợp phanh hãm an toàn.

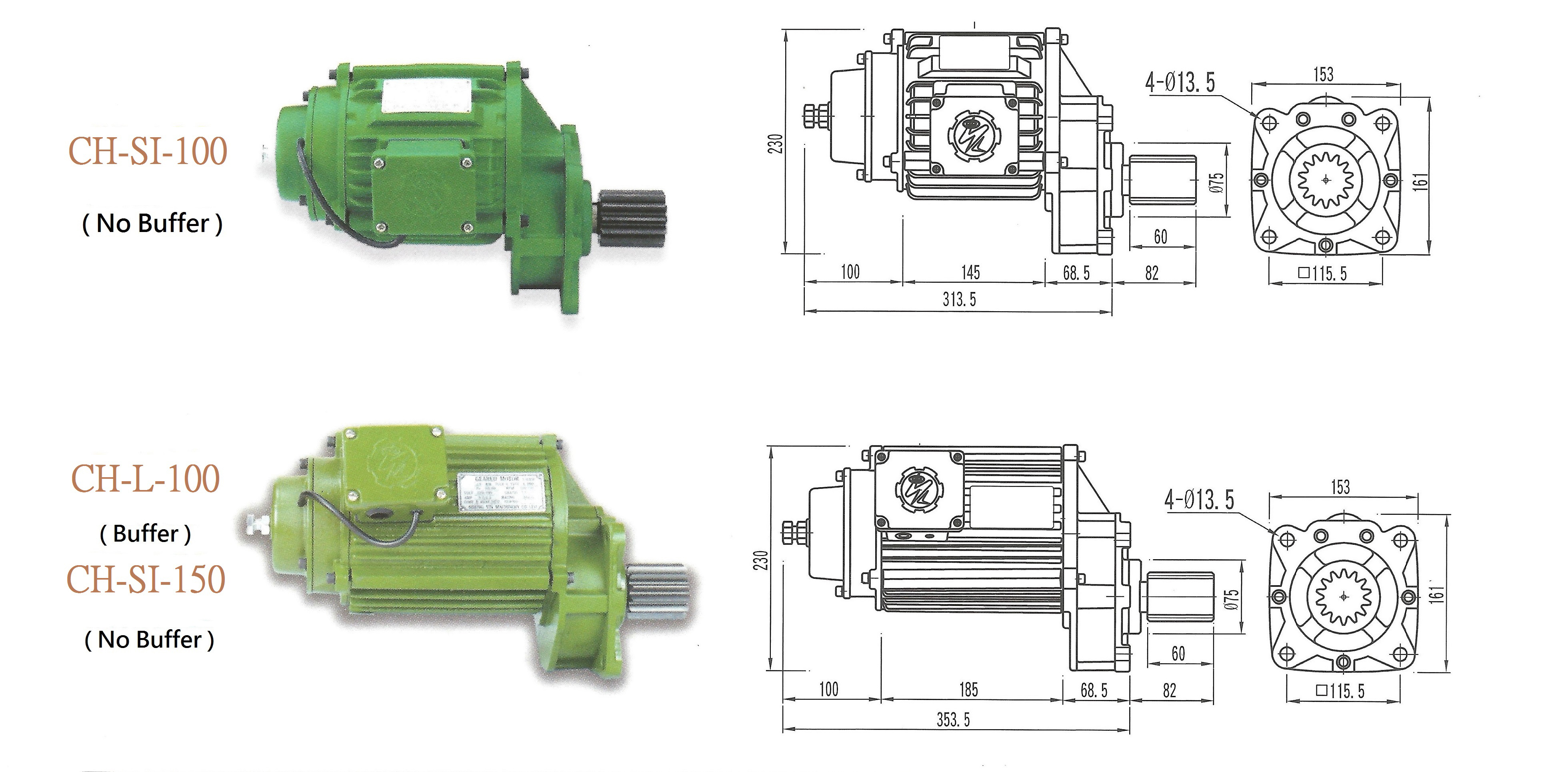

3. Motor Dầm Biên Cầu Trục ITS Đài Loan 0.75kw - Model: CH-SI-100 / CH-L-100
Điểm Khác Biệt Giữa Hai Model
- CH-SI-100 (No Buffer): Phiên bản động cơ thông thường, không tích hợp bộ giảm chấn bánh đà.
- CH-L-100 (Buffered): Phiên bản động cơ có tích hợp bộ giảm chấn (bánh đà), giúp dầm biên khởi động và dừng êm ái hơn, giảm thiểu hiện tượng rung lắc cầu trục.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Vật liệu cao cấp: Thân hộp số được làm từ gang đúc FC25 có độ bền cao; hệ thống bánh răng truyền động làm từ thép hợp kim SNCM21, giúp tối ưu khả năng chịu lực, chống va đập và chịu tải nặng cực tốt.
- Vận hành êm ái & Tản nhiệt tốt: Động cơ hoạt động ít tiếng ồn, có hiệu suất làm mát cao giúp kéo dài tuổi thọ thiết bị.
- Hệ thống phanh hiệu quả: Lực mô-men xoắn đầu ra mạnh mẽ và độ rơ (backlash) thấp của phanh giảm chấn đảm bảo dừng chính xác, an toàn.
- Độ chính xác cao: Tỷ số truyền tốc độ có độ chính xác cao, giúp quá trình truyền động diễn ra mượt mà.
- Tiện ích sử dụng: Thiết kế tối ưu cho phép lắp đặt dễ dàng, bảo trì nhanh chóng và tiết kiệm chi phí vận hành.
- Tiêu chuẩn chất lượng: Sản phẩm đạt các chứng nhận tiêu chuẩn quốc tế danh giá bao gồm ISO, CE và 3C.
| Model | Power (Kw) | Pole | Voltage | Ratio |
(Output Speed) RPM |
Shaft Module |
KG | |
| 50HZ | 60HZ | |||||||
|
CH-SI-100 (No Buffer) CH-L-100 (Buffer) |
0.75Kw | 4 | 200V- 450V | 7.7 : 1 | 189 | 228 | M3/M3.5/M4/M5 | 32 |
| 0.6Kw | 6 | 200V- 450V | 7.7 : 1 | 124 | 150 | M3/M3.5/M4/M5 | 32 | |
| 0.4/0.2Kw | 4/8 | 200V- 450V | 7.7 : 1 | 189/94 | 228/114 | M3/M3.5/M4/M5 | 32 | |
| 0.4/0.13Kw | 4/12 | 200V- 450V | 7.7 : 1 | 189/62 | 228/75 | M3/M3.5/M4/M5 | 32 | |

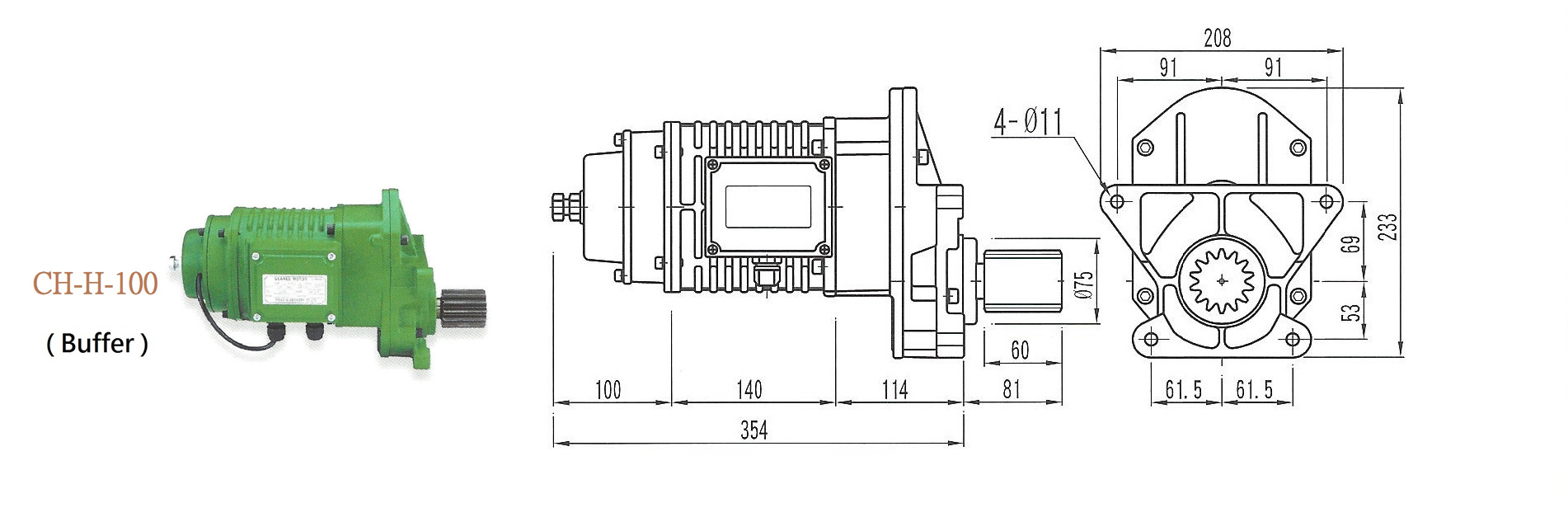

4. Motor Dầm Biên Cầu Trục ITS Đài Loan 0.75kw - Model: CH-H-100
Điểm Đặc Trưng Của Model CH-H-100
Model CH-H-100 thuộc dòng động cơ "Buffered" – Động cơ giảm tốc có tích hợp sẵn bộ giảm chấn (bánh đà). Thiết kế này giúp cơ cấu di chuyển dầm biên khởi động mượt mà và dừng lại êm ái, triệt tiêu hiện tượng quán tính gây rung lắc khung dầm cầu trục.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Vỏ hộp số siêu bền: Toàn bộ phần thân hộp số làm từ vật liệu gang đúc chất lượng cao FC25, đảm bảo khả năng chịu va đập cực tốt và kết cấu vững chắc.
- Hệ thống bánh răng chịu tải: Các bánh răng truyền động bên trong được chế tạo từ thép hợp kim SNCM21, giúp gia tăng độ bền cơ học, chống mài mòn và chịu được tải nén mô-men xoắn lớn.
- Truyền động êm ái: Khả năng phân tách tỷ số truyền có độ chính xác cao giúp motor vận hành mượt mà, giảm thiểu tiếng ồn xuống mức thấp nhất và nâng cao hiệu quả làm mát khi hoạt động liên tục.
- Phanh giảm chấn an toàn: Lực mô-men xoắn đầu ra mạnh mẽ kết hợp với độ rơ (backlash) cực thấp của cơ cấu phanh bộ đệm giúp cầu trục dừng đúng vị trí mong muốn một cách an toàn.
- Chứng nhận quốc tế: Dòng motor dầm biên ITS Đài Loan đạt đầy đủ các chứng nhận kiểm định chất lượng nghiêm ngặt như ISO, CE và 3C.
| Model | Power (Kw) | Pole | Voltage | Ratio |
(Output Speed) RPM |
Shaft Module |
KG | |
| 50HZ | 60HZ | |||||||
| CH-H-100 (Buffer) | 0.75Kw | 4 | 200V- 450V | 7.7 : 1 | 189 | 228 | M3/M3.5/M4/M5 | 30 |
| 0.6Kw | 6 | 200V- 450V | 7.7 : 1 | 124 | 150 | M3/M3.5/M4/M5 | 30 | |
| 0.4/0.2Kw | 4/8 | 200V- 450V | 7.7 : 1 | 189/94 | 228/114 | M3/M3.5/M4/M5 | 30 | |
| 0.4/0.13Kw | 4/12 | 200V- 450V | 7.7 : 1 | 189/62 | 228/75 | M3/M3.5/M4/M5 | 30 | |

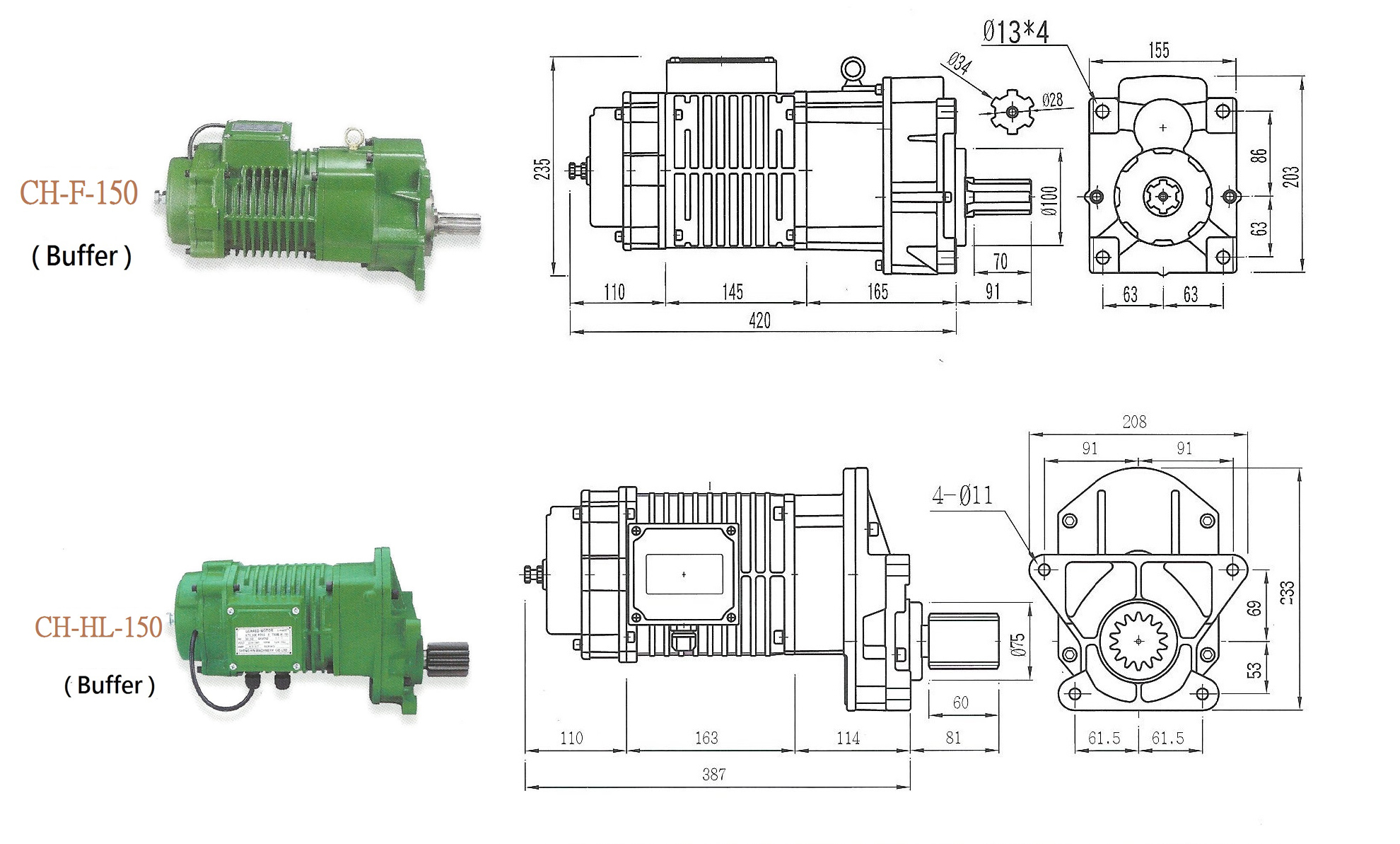

5. Motor Dầm Biên Cầu Trục ITS Đài Loan 1.1kw - Model: CH-HL-150 và CH-F-150
Điểm Khác Biệt Giữa CH-HL-150 và CH-F-150
Mặc dù cả hai model đều thuộc dòng động cơ có bánh đà giảm chấn (Buffered) giúp cầu trục khởi động và dừng êm ái, chúng có sự khác biệt rõ rệt về kích thước:
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật Dòng 1.1KW
- Vật liệu hộp số cao cấp: Thân hộp số được đúc từ gang FC25 có độ bền cao, kết hợp cùng hệ thống bánh răng bằng thép hợp kim SNCM21, đem lại khả năng chịu lực, chống va đập và chống mài mòn vượt trội.
- Vận hành tối ưu: Thiết kế hộp số giảm thiểu tối đa tiếng ồn, hiệu suất tản nhiệt và làm mát cực tốt khi làm việc liên tục ở cường độ cao.
- Hệ thống phanh đáng tin cậy: Phanh bộ đệm motor có lực mô-men xoắn đầu ra mạnh mẽ và độ rơ (backlash) cực thấp, giúp cơ cấu dừng chính xác và an toàn.
- Truyền động mượt mà: Thiết kế tỷ số truyền tốc độ có độ chính xác cao giúp quá trình tăng tốc và giảm tốc không bị giật.
- Chứng nhận chất lượng: Sản phẩm được kiểm định nghiêm ngặt và đạt các tiêu chuẩn quốc tế ISO, CE, và 3C.
Thông Số Kỹ Thuật Chi Tiết
| Model | Power (Kw) | Pole | Voltage | Ratio |
(Output Speed) RPM |
Shaft Module |
KG | |
| 50HZ | 60HZ | |||||||
| CH-HL-150 (Buffer) | 1.1Kw | 4 | 200V- 450V | 7.7 : 1 | 189 | 228 | M3/M3.5/M4/M5 | 40 |
| 0.75Kw | 6 | 200V- 450V | 7.7 : 1 | 124 | 150 | M3/M3.5/M4/M5 | 40 | |
| 0.6/0.3Kw | 4/8 | 200V- 450V | 7.7 : 1 | 189/94 | 228/114 | M3/M3.5/M4/M5 | 40 | |
| 0.6/0.2Kw | 4/12 | 200V- 450V | 7.7 : 1 | 189/62 | 228/75 | M3/M3.5/M4/M5 | 40 | |
| CH-F-150 (Buffer) | 1.1Kw | 4 | 200V- 450V | 13:01 | 114 | 137 | M3.5/M4/M5 | 43 |
| 0.75Kw | 6 | 200V- 450V | 13:01 | 67 | 90 | M3.5/M4/M5 | 43 | |
| 0.6/0.3Kw | 4/8 | 200V- 450V | 13:01 | 114/57 | 137/68 | M3.5/M4/M5 | 43 | |
| 0.6/0.2Kw | 4/12 | 200V- 450V | 13:01 | 114/33 | 137/45 | M3.5/M4/M5 | 43 | |

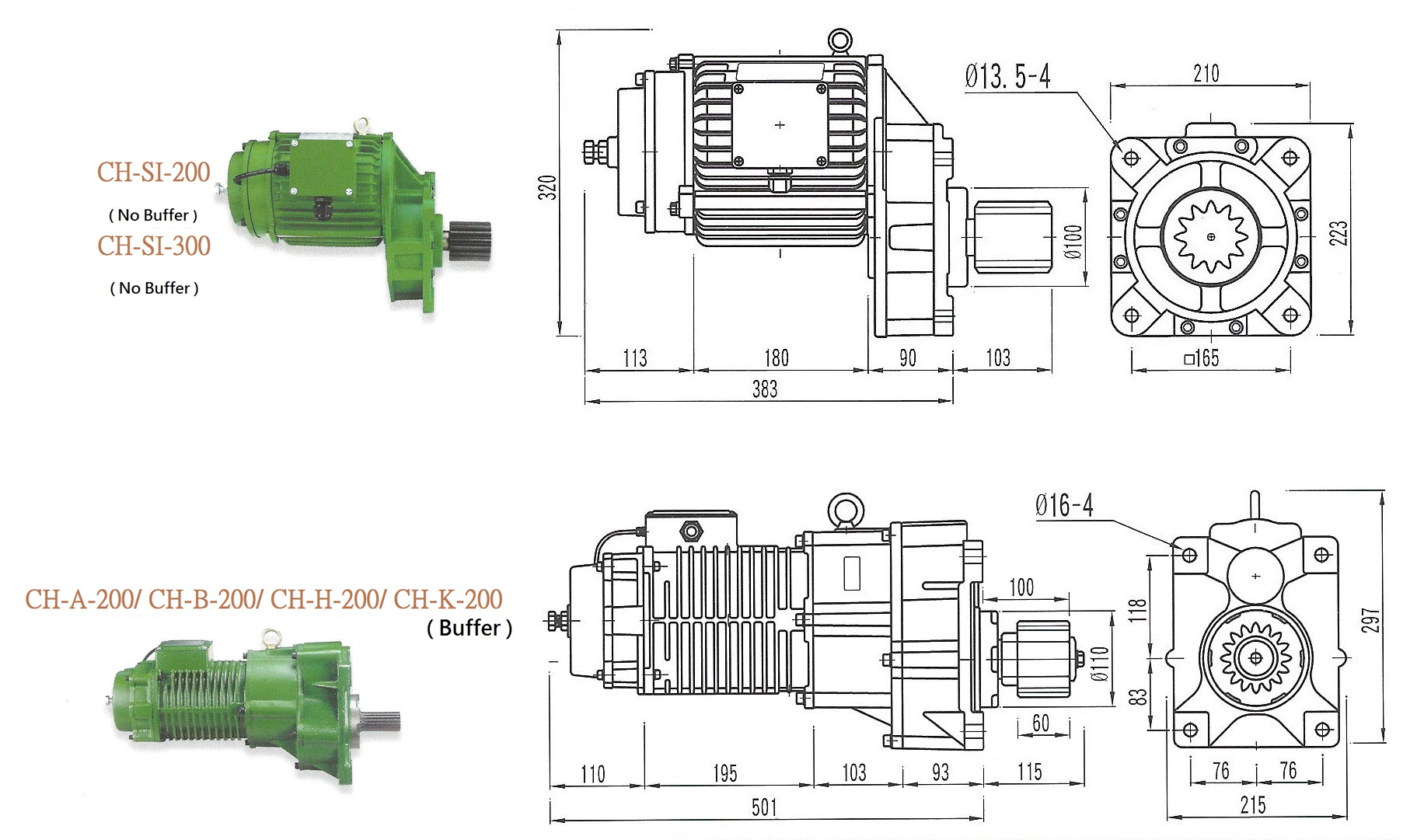

6. Motor Dầm Biên Cầu Trục ITS Đài Loan 1.5kw - Model: CH-A-200 và CH-SI-200
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật Chung
Cả hai model motor dầm biên thuộc thương hiệu ITS (Đài Loan) đều sở hữu cấu trúc cơ khí vượt trội để đáp ứng môi trường làm việc tải nặng của cầu trục:
- Vật liệu cao cấp: Hộp số được chế tạo bằng gang đúc FC25 cứng cáp; các bánh răng truyền động làm từ thép hợp kim SNCM21, giúp tăng khả năng chống chịu va đập mạnh và tăng độ bền bỉ cơ học.
- Vận hành êm ái: Thiết kế giảm tối đa tiếng ồn, hiệu quả tản nhiệt tối ưu nhờ hệ thống cánh tản nhiệt định hình trên thân vỏ.
- Tích hợp bánh đà giảm xung ( CH-A-200 ) : Giảm thiểu hiện tượng giật lắc khi cầu trục bắt đầu di chuyển, giúp bảo vệ kết cấu dầm biên và bánh xe di chuyển khỏi hiện tượng mài mòn đột ngột.
- Hệ thống phanh an toàn: Lực mô-men xoắn đầu ra cao kết hợp phanh đệm (buffer brake) có độ rơ cực thấp, đảm bảo dừng chính xác vị trí một cách an toàn.
- Chứng nhận tiêu chuẩn: Đạt đầy đủ các chứng chỉ chất lượng quốc tế bao gồm ISO, CE, và 3C.
Điểm khác biệt cốt lõi giữa hai model này nằm ở tỷ số truyền và tốc độ vòng quay đầu ra, đáp ứng các yêu cầu về tốc độ di chuyển cầu trục khác nhau:
| Thông số kỹ thuật | Model: CH-A-200 | Model: CH-SI-200 |
|---|---|---|
| Hãng sản xuất / Xuất xứ | ITS (Chiao Huen Enterprise) - Đài Loan | |
| Loại thiết bị | Motor giảm tốc dầm biên cầu trục (Cơ cấu di chuyển) | |
| Công suất (Power) | 1.5 KW (Tương đương 2 HP) | |
| Nguồn điện cấp | 3 Pha, 200V - 450V (Tần số 50Hz/60Hz) | |
| Tỷ số truyền (Gear Ratio) | 16 : 1 | 10 : 1 |
| Tốc độ vòng quay đầu ra (RPM) | 92 vòng/phút | 145 vòng/phút |
| Bánh đà giảm xung | Có tích hợp sẵn (Giúp cầu trục chạy êm, không giật) | Không tích hợp |
Tư Vấn Lựa Chọn Theo Ứng Dụng
- Sử dụng model CH-A-200 khi cầu trục yêu cầu tải trọng lớn hơn hoặc cần di chuyển chậm, lực kéo mô-men xoắn mạnh mẽ ổn định nhờ tỷ số truyền cao (16:1).
- Sử dụng model CH-SI-200 khi nhà xưởng cần tốc độ di chuyển cầu trục nhanh, linh hoạt hơn nhờ tốc độ đầu ra lên tới 145 vòng/phút.

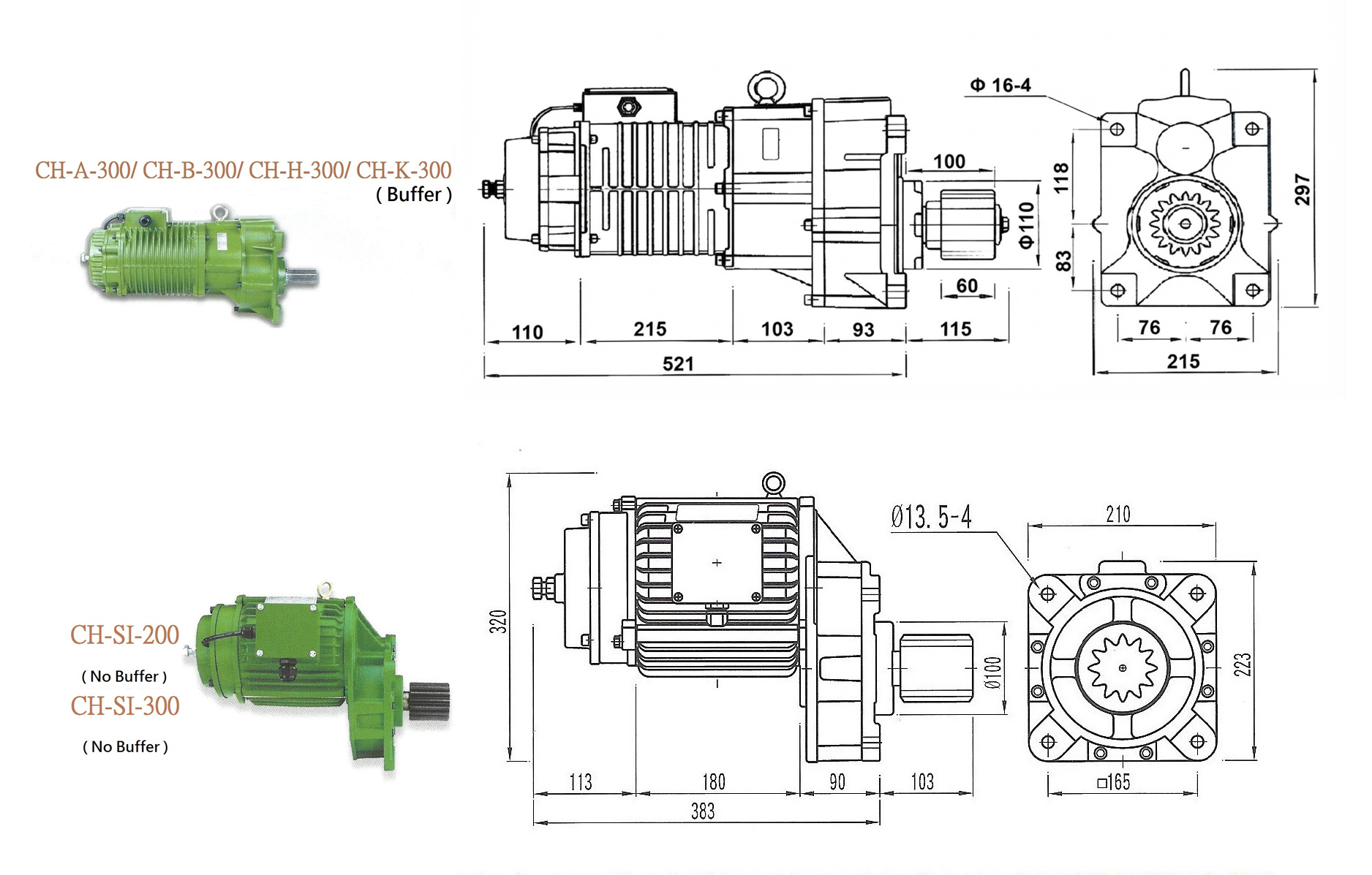

7. Motor Dầm Biên Cầu Trục ITS Đài Loan 2.2kw - Model: CH-A-300 và CH-SI-300
Đặc điểm thiết kế & Tính năng nổi bật
- Cơ chế giảm xung (Bánh đà):
- CH-SI-300: Là phiên bản tiêu chuẩn không tích hợp bánh đà (No Buffer).
- CH-A-300: Phiên bản cao cấp hơn, tích hợp bánh đà giảm xung (Buffered) giúp motor khởi động êm ái, giảm độ giật chấn động cơ học khi cầu trục bắt đầu di chuyển hoặc dừng lại.
- Tích hợp khởi động mềm: Động cơ hoạt động mượt mà, bảo vệ hệ thống bánh răng dầm biên khỏi hiện tượng gãy vỡ do sốc lực tải.
- Độ bền cơ học cao: Thân vỏ cấu tạo chắc chắn, chịu được độ rung lắc cường độ lớn, chống sốc và chống bụi bẩn tối ưu trong môi trường nhà xưởng công nghiệp nặng.
- Tiêu chuẩn chất lượng: Sản phẩm được chứng nhận đạt tiêu chuẩn quốc tế nghiêm ngặt như ISO9001 và chứng chỉ CE Châu Âu.
| Thông số kỹ thuật | Model: CH-SI-300 | Model: CH-A-300 |
|---|---|---|
| Hãng sản xuất | ITS - Chiao Huen Machinery Co., Ltd | |
| Xuất xứ | Đài Loan (Taiwan) | |
| Công suất (Power) | 2.2 KW (4 Cực / 4 Pole) | |
| Nguồn điện áp | 3 Pha 220V / 380V - 450V (Tần số 50Hz/60Hz) | |
| Tỷ số truyền giảm tốc | 10 / 1 | 16 / 1 |
| Tốc độ vòng quay | 145 RPM (Vòng/phút) | 92 RPM (Vòng/phút) |
| Cơ chế giảm chấn | Không bánh đà (No Buffer) | Có bánh đà giảm xung (Buffered) |
| Thông số bánh răng mô-đun | M3 , M3.5 , M4 , M5 (Tùy chọn thiết kế cơ khí dầm) | M4 / M5 (Tùy chọn thiết kế cơ khí dầm) |
Ứng dụng thực tế
Cặp đôi motor di chuyển dầm biên 2.2kW này chuyên dụng cho cơ cấu di chuyển dọc của các hệ thống cầu trục dầm đơn, cầu trục dầm đôi hoặc cổng trục có tải trọng lớn và khẩu độ dài ổn định trong các kho hàng công nghiệp hay nhà xưởng chế tạo.

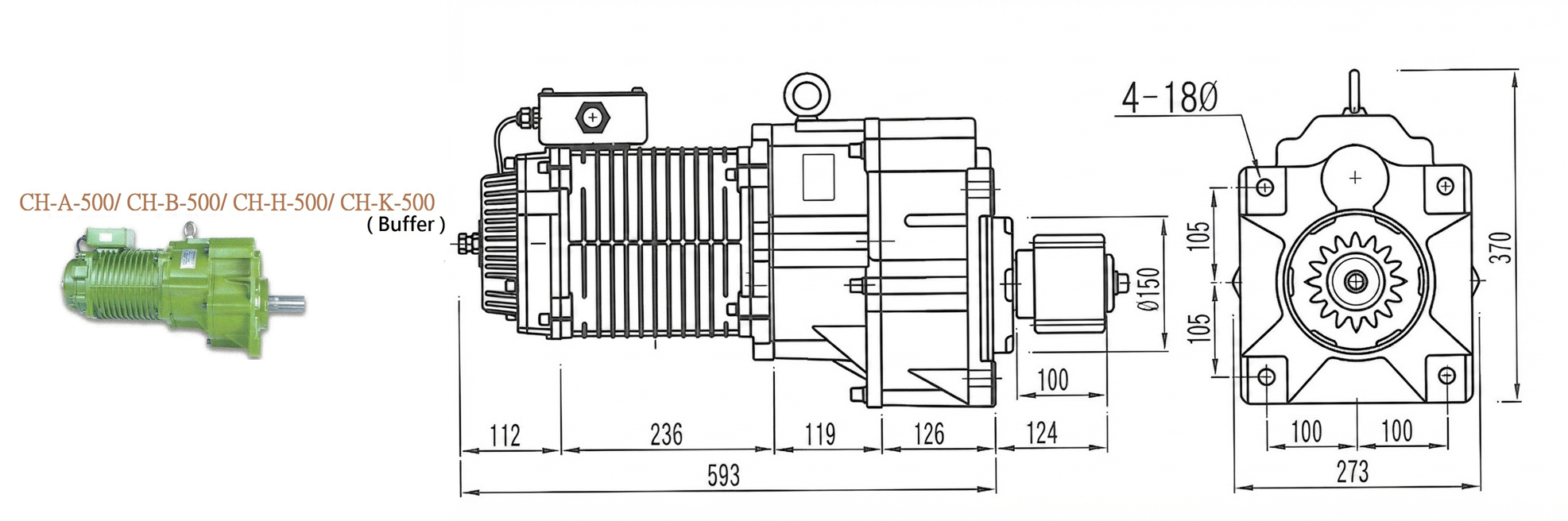

8. Motor Dầm Biên Cầu Trục ITS Đài Loan 3.75kw - Model: CH-A-500
Đặc điểm thiết kế & Tính năng nổi bật
- Cơ chế giảm chấn bằng bánh đà (Buffered): Ký hiệu chữ "A" trong mã sản phẩm CH-A-500 đại diện cho dòng động cơ tích hợp bánh đà giảm xung tốc độ cao. Cơ chế này triệt tiêu hiện tượng rung giật cơ học khi cầu trục bắt đầu khởi động chạy nền hoặc phanh dừng khẩn cấp.
- Vật liệu cấu tạo cao cấp:
- Hộp số được chế tạo bằng gang đúc mã hiệu FC25 có độ bền kéo cao và khả năng hấp thụ rung động cực tốt.
- Hệ thống bánh răng truyền động làm bằng thép hợp kim SNCM21, gia công chính xác giúp chịu tải nặng và chống mài mòn hoàn hảo.
- Khử tiếng ồn & Giải nhiệt tối ưu: Thiết kế thân vỏ tối ưu hóa lưu lượng gió tản nhiệt, vận hành êm ái với độ ồn thấp, cho phép thiết bị làm việc liên tục trong nhiều giờ mà không bị quá nhiệt.
- Hệ thống bánh răng trục ra chắc chắn: Trục đầu ra trang bị bánh răng ăn khớp (pinion) dạng răng thẳng nguyên khối cứng cáp với chiều dài tiêu chuẩn là 80mm.
- Đạt chuẩn chất lượng châu Âu: Thiết bị tuân thủ đầy đủ các tiêu chuẩn kiểm định quốc tế khắt khe như ISO9001, CE, SGS và 3C.
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | ITS - Chiao Huen Machinery Co., Ltd |
| Xuất xứ | Đài Loan (Taiwan) |
| Mã sản phẩm | CH-A-500 (Buffered) |
| Công suất (Power) | 3.75 KW (Tương đương 5.0 HP) |
| Số cực động cơ | 4 Cực (4 Pole) |
| Nguồn điện áp cấp | 3 Pha 220V / 380V - 450V (Tần số 50Hz/60Hz) |
| Tỷ số truyền hộp giảm tốc | 18.5 / 1 |
| Tốc độ đầu ra (Output Speed) | ~ 80 RPM (Vòng / phút) tại tần số 50Hz |
| Thông số mô-đun bánh răng | M5 / M6 (Bánh răng tiêu chuẩn cho dầm biên tải nặng) |
| Chiều dài bánh răng trục ra | 80 mm (Solid Pinion) |
Ứng dụng thực tế
Nhờ dải công suất lớn 3.75kW kết hợp hộp số giảm tốc bánh đà êm ái, model CH-A-500 chuyên dụng lắp đặt cho cơ cấu di chuyển dọc dầm biên của các hệ thống cầu trục dầm đôi, cổng trục tải trọng lớn (từ 7.5 tấn đến trên 15 tấn) hoạt động trong nhà xưởng công nghiệp nặng, nhà máy thép, bê tông, hoặc các cảng bốc dỡ hàng hóa đòi hỏi tính ổn định cực cao.
Catalogue Motor Dầm Biên ITS Đài Loan
