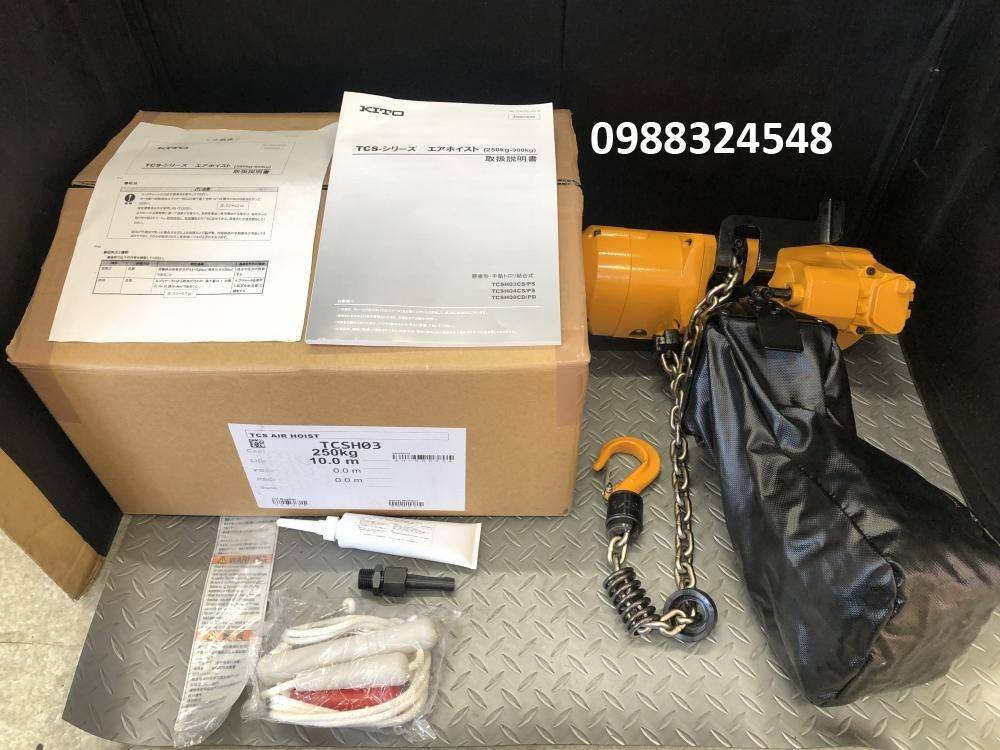

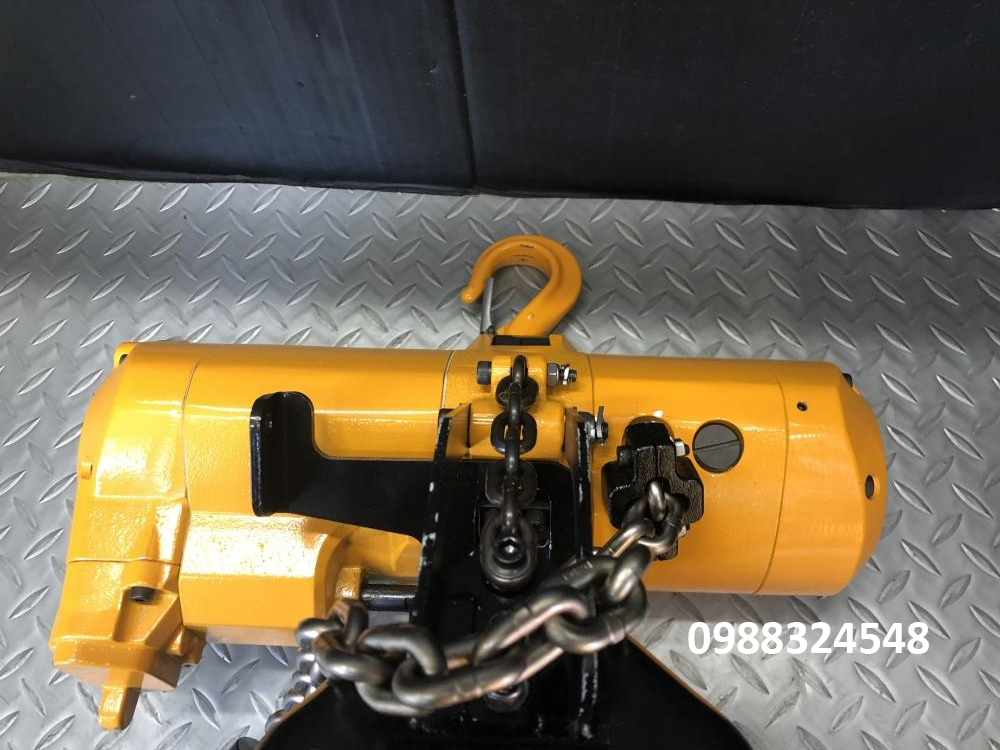

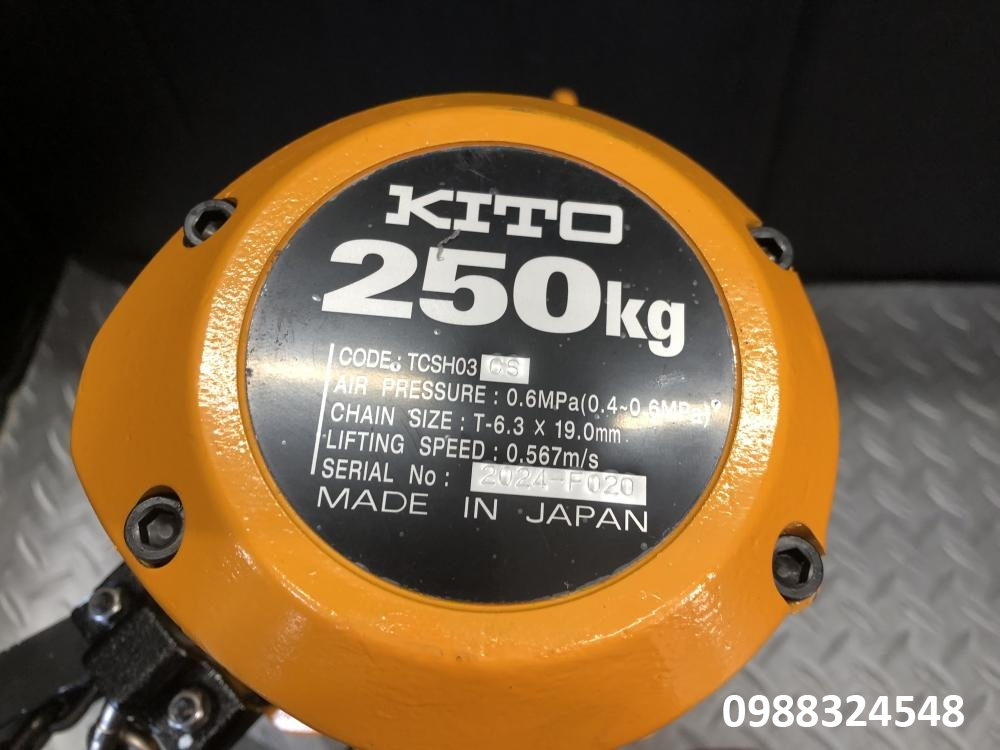

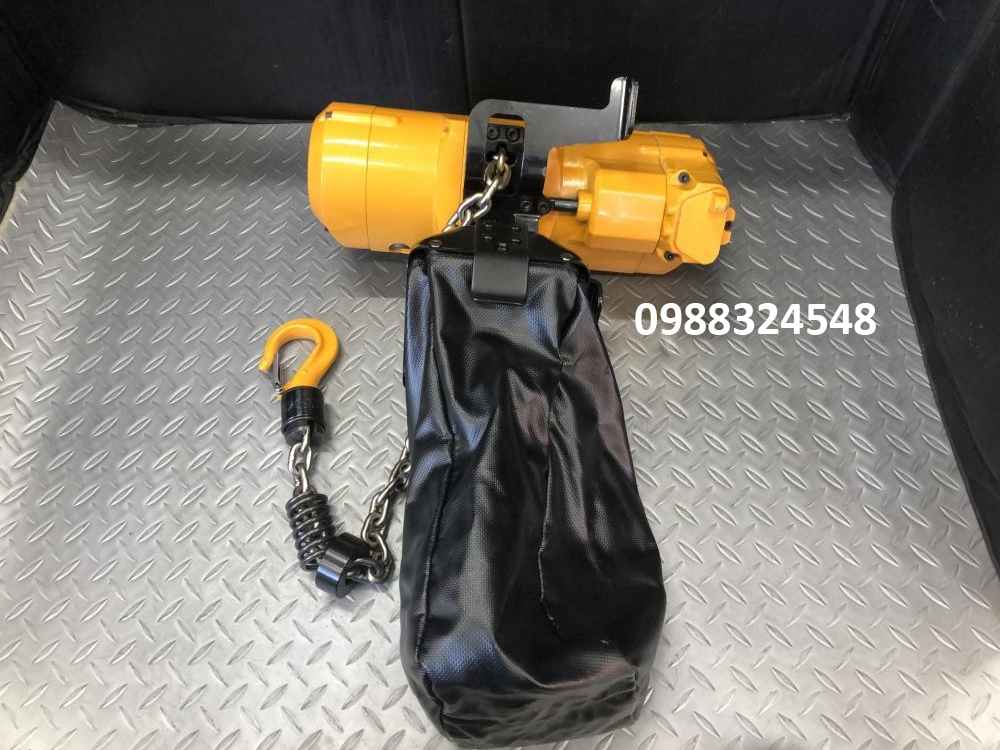

Pa lăng khí nén Kito 250kg TCSH03CS / TCSH03CS Kito Air Chain Hoist

Danh Sách Các Series Pa Lăng Khí Nén (Air Hoists) Của Kito

Hệ thống pa lăng khí nén hơi của Kito Nhật Bản được chia thành nhiều phân hệ (series) chuyên dụng để đáp ứng hoàn hảo từng yêu cầu kỹ thuật đặc thù và các môi trường làm việc khắc nghiệt khác nhau trong công nghiệp:

1. Pa Lăng Xích Khí Nén Kito Dòng TCS (Nhật Bản)

Dòng sản phẩm pa lăng khí nén Kito TCS Series nổi tiếng trên toàn cầu nhờ sở hữu ba đặc tính cốt lõi vượt trội: Tốc độ vận hành siêu cao, kích thước siêu nhỏ gọn và trọng lượng cực nhẹ. Thiết bị vận hành hoàn toàn bằng áp lực khí nén hơi, là giải pháp nâng hạ lý tưởng cho các dây chuyền sản xuất lắp ráp tần suất cao và các môi trường yêu cầu an toàn phòng chống cháy nổ nghiêm ngặt.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Tốc độ nâng hạ siêu nhanh (Ultra High Speed): Đạt hiệu suất chu kỳ làm việc ấn tượng, tiêu biểu như phiên bản tải trọng 250kg có tốc độ nâng lên tới 63 mét/phút khi không tải. Tính năng này giúp tối ưu hóa tiến độ công việc và gia tăng năng suất lao động tối đa.
• Điều khiển tốc độ mịn và trực quan (Fine Feathering): Tốc độ di chuyển của pa lăng được tinh chỉnh một cách nhạy bén tùy thuộc vào lực nhấn mạnh hay nhẹ của người vận hành lên hệ thống van xả khí, đem lại cảm giác điều khiển vô cùng trực quan và chính xác.
• Tinh chỉnh dải tốc độ riêng biệt: Điểm cải tiến ưu việt của dòng TCS là phạm vi điều chỉnh tốc độ nâng (Lifting speed) và tốc độ hạ (Lowering speed) có thể được thiết lập hoàn toàn riêng biệt để phù hợp với từng công đoạn gia công cụ thể.
• Kích thước nhỏ và trọng lượng siêu nhẹ: Nhờ tối ưu hóa cơ cấu cơ khí phối hợp cấu trúc vỏ hợp kim cao cấp, thiết bị sở hữu cấu hình rất nhỏ gọn, dễ dàng mang vác, di chuyển dầm và lắp đặt nhanh chóng tại công trường.

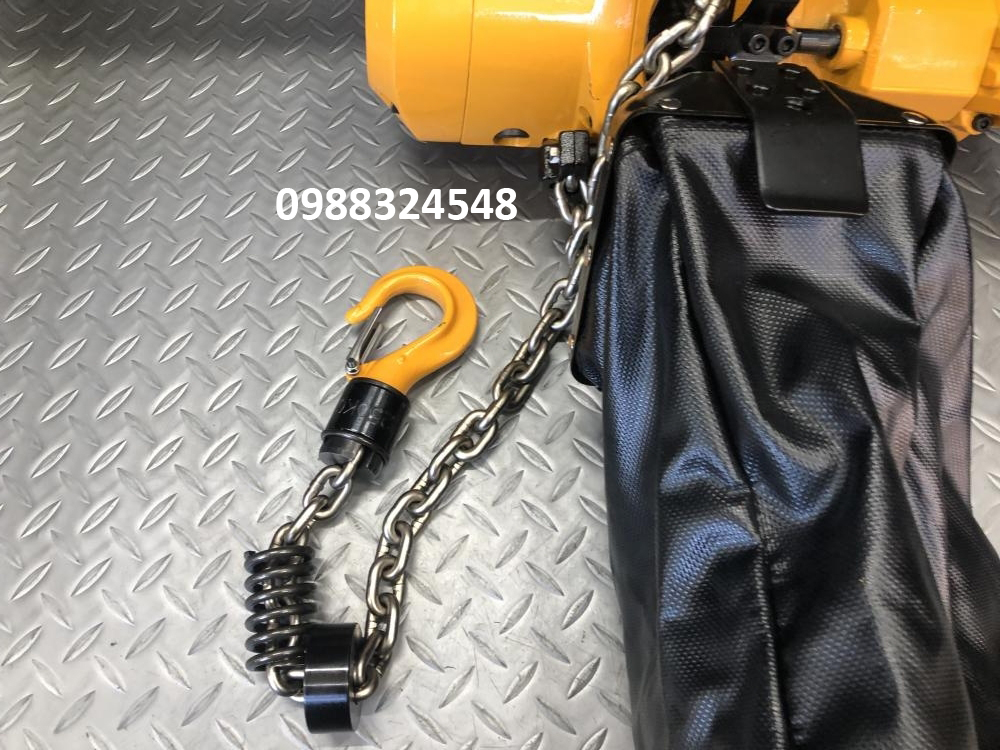

• Xích tải mạ Niken siêu cường lực độc quyền: Trang bị sợi xích tải bằng thép hợp kim đặc biệt tôi luyện độc quyền của Kito. Xích đạt độ chính xác cơ khí tuyệt đối, độ bền kéo cực cao, khả năng chống gỉ sét và chống mài mòn vượt trội vượt trội.
• Bộ chống cuốn xích quá mức (Anti-overwinding Device): Tích hợp sẵn cơ cấu an toàn chống overwinding như một cấu hình tiêu chuẩn, bảo vệ toàn diện phần thân vỏ chính của pa lăng và sợi xích tải không bị hư hại khi người dùng nâng quá hành trình cho phép.
• Thân thiện với môi trường và con người: Quy trình sản xuất của Kito cam kết loại bỏ hoàn toàn 15 chất độc hại gây ô nhiễm môi trường, đáp ứng hoàn hảo Chỉ thị RoHS nghiêm ngặt của Liên minh Châu Âu.

Thông Số Kỹ Thuật Tổng Quan Dòng TCS

Capacity (kg)	Code	Operation method	Standard lift (m)	Cord length: L1 (m)	Pendant hose length: L2 (m)	During rated loading		When unloaded		Air consumption (m³/min)	Load chain diameter (mm) x No. of falls	Test load (t)	Air inlet	Net weight (kg)	Net weight for additional 1 m of lift (kg)
						Lifting speed (m/min)	Lowering speed (m/min)	Lifting speed (m/min)	Lowering speed (m/min)
250	TCSH03CS	Cord	3	1.7	-	34.0	63.0	63.0	38.0	2.1	ø6.3×1	313kg	Rc1/2	20	0.88
	TCSH03PS	Pendant		-	2.5									21	1.12
490	TCSH04CS	Cord		1.7	-	17.0	34.0	33.0	19.0			625kg		20	0.88
	TCSH04PS	Pendant		-	2.5									21	1.12
980	TCSH09CD	Cord		1.7	-	8.5	17.0	16.5	9.5		ø6.3×2	1.23		26	1.76
	TCSH09PD	Pendant		-	2.5									27	2

Capacity (kg)	Code	Headroom: C	D	a	b	d	e	f	g	i	k	m	n	o
250	TCSH03CS	414	555	365	204	161	197	36	25	85	112	31	25	151
	TCSH03PS									56
490	TCSH04CS									85
	TCSH04PS									56
980	TCSH09CD	456	577				221	40	29	70	136	37	49	173
	TCSH09PD

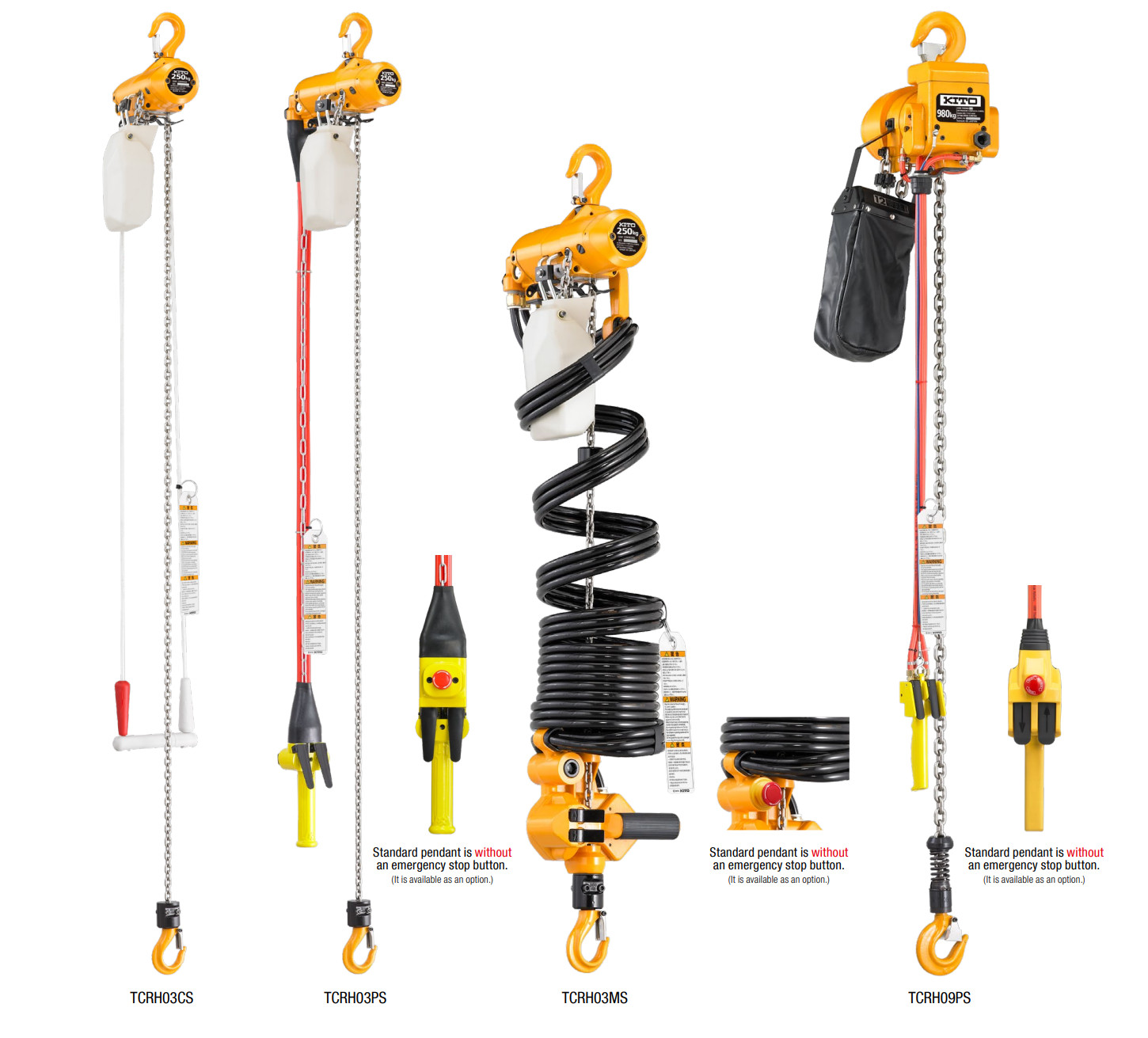

2. Pa Lăng Xích Khí Nén Kito Dòng TCR (Nhật Bản)

Dòng Kito TCR là thiết bị nâng hạ khí nén nhỏ gọn, trọng lượng nhẹ, vận hành với tốc độ thấp đến trung bình, lý tưởng cho các ứng dụng công nghiệp yêu cầu độ an toàn và chính xác cao

Đặc điểm thiết kế & Tính năng nổi bật

• Thiết kế nhỏ gọn & Di động: Kích thước tinh gọn, trọng lượng nhẹ, dễ dàng lắp đặt.
• Điều khiển tốc độ trực quan: Van xả khí cho phép điều chỉnh tốc độ nâng hạ mượt mà theo lực nhấn.
• Vận hành tốc độ siêu thấp (250kg): Hỗ trợ thao tác chính xác, phù hợp cho lắp ráp, định vị.
• Xích tải mạ Niken cao cấp: Xích thép hợp kim chịu lực, chống gỉ và mài mòn tốt, tiêu chuẩn hàng đầu từ Kito.
• An toàn cao: Tích hợp bộ giới hạn quá tải (490kg - 2t) và cơ cấu chống cuốn xích quá mức.
• Thân thiện môi trường: Không chứa 15 chất độc hại, tuân thủ tiêu chuẩn RoHS.

Thông số kỹ thuật chính (Dòng TCR)

Capacity (t)	Code	Operation method	Standard lift (m)	Cord length: L1 (m)	Pendant hose length: L2 (m)	During rated loading		When unloaded		Air consumption (m³/min)	Load chain diameter (mm) x No. of falls	Test load (t)	Air inlet	Net weight (kg)	Net weight for additional 1m of lift (kg)
						Lifting speed (m/min)	Lowering speed (m/min)	Lifting speed (m/min)	Lowering speed (m/min)
250kg	TCRH03CS	Cord	3	1.7	-	9.0	17.4	18.6	13.8	1	ø4.0×1	313kg	Rc3/8	7	0.35
	TCRH03PS	Pendant		-	2.2	8.1	16.5	16.7	12.4	0.9				8.6	0.76
	TCRH03MS	Hand lever	2	-	-	8.0								11	-
490kg	TCRH04CS	Cord	3	1.9	-	10.0	16.0	19.0	13.0	1.7	ø6.3×1	625kg	RC1/2	30	0.88
	TCRH04PS	Pendant		-	2.4									31	1.12
980kg	TCRH09CD	Cord		1.9	-	5.0	8.1	9.6	6.4		ø6.3×2	1.23		34.5	1.76
	TCRH09PD	Pendant		-	2.4									35.5	2
	TCRH09CS	Cord		1.9	-	5.8	9.3	10.5	6.5		ø7.1×1			33	1.1
	TCRH09PS	Pendant		-	2.4									34	1.34
2	TCRH20CD	Cord		1.9	-	2.9	4.7	5.3	3.2		ø7.1×2	2.5		39	2.2
	TCRH20PD	Pendant		-	2.4									40	2.44

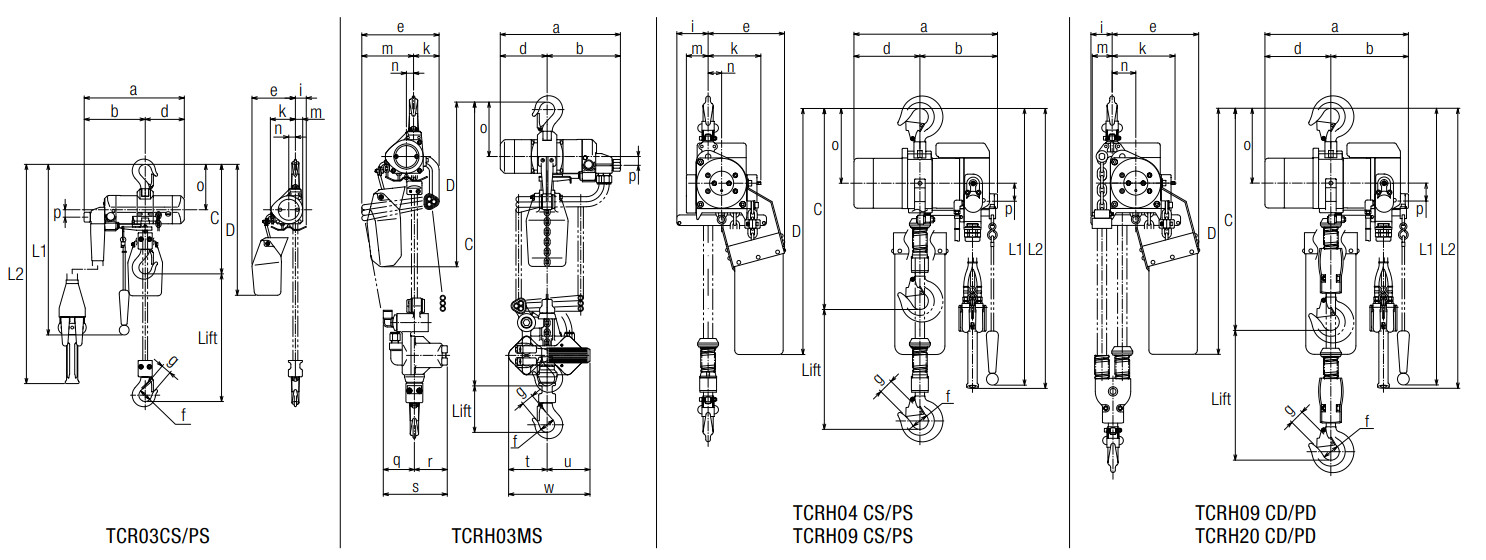

Capacity (t)	Code	Headroom: C	D	a	b	d	e	f	g	i	k	m	n	o	p	q	r	s	t	u	w
250kg	TCRH03CS	305	375	247	135	112	124	36	25	34	71	21	19	130	-	-	-	-	-	-	-
	TCRH03PS			286	174										21
	TCRH03MS	837	392				184			-	61	123				74	78	152	92	102	194
490kg	TCRH04CS	462	582	342	186	156	181	40	29	74	124	52	32	177	42
	TCRH04PS									-
980kg	TCRH09CD	519	667				205			50	149	50	56
	TCRH09PD									-		47
	TCRH09CS	466	582				181			74	124	52	32
	TCRH09PS									-
2	TCRH20CD	597	701				208	45	32	47	152	50	59	211
	TCRH20PD									-

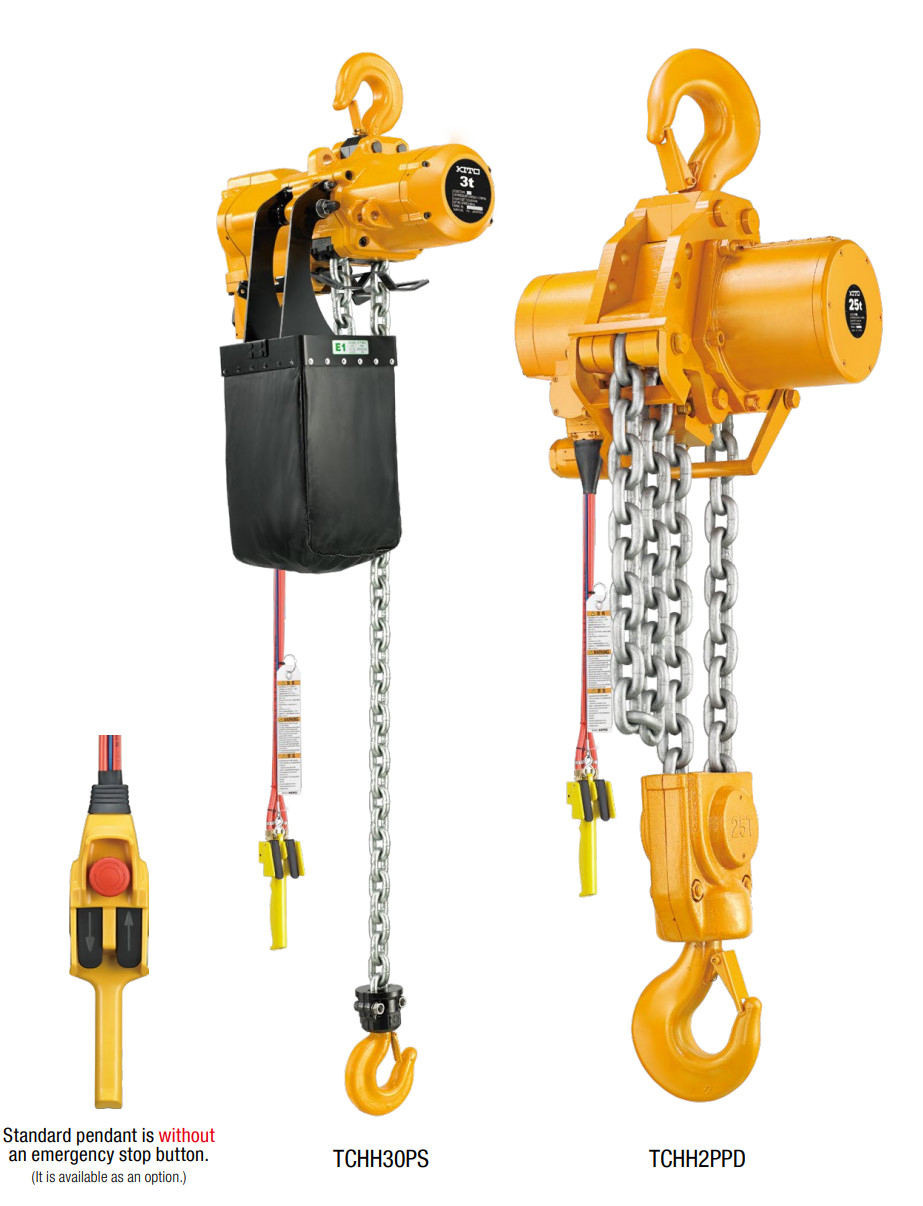

3. Pa Lăng Xích Khí Nén Kito Dòng TCH (Nhật Bản)

Dòng Kito TCH Series là dòng pa lăng xích vận hành bằng khí nén có tải trọng lớn nhưng sở hữu kết cấu vô cùng tối ưu. Thiết bị mang lại khả năng vận hành mượt mà, tinh chỉnh tốc độ mịn màng, chuyên dụng cho các không gian làm việc hạn chế và các yêu cầu kỹ thuật khắt khe trong công nghiệp nặng.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Giải pháp hoàn hảo cho không gian hẹp: Thiết kế dạng compact với tải trọng nâng lớn, cực kỳ lý tưởng để lắp đặt và ứng dụng tại các vị trí có không gian làm việc bị giới hạn như các xưởng đóng tàu, sửa chữa hàng hải.
• Chuyên dụng cho ngành đóng tàu: Thiết bị đáp ứng hoàn hảo cho các công đoạn lắp ráp, căn chỉnh hoặc tháo dỡ các cụm chi tiết siêu trường siêu trọng như chân vịt và trục chân vịt của các tàu thủy cỡ lớn.
• Cơ cấu chống cuốn xích quá mức tiêu chuẩn (Anti-overwinding Device): Tích hợp sẵn bộ thiết bị an toàn chống overwinding giúp bảo vệ toàn diện phần thân vỏ chính của pa lăng và sợi xích tải khỏi các hư hại cơ học khi nâng quá hành trình nâng.
• Bộ giới hạn quá tải tự động (Overload Limiter): Ngăn ngừa triệt để các tai nạn nguy hiểm khi xảy ra hiện tượng quá tải bất thường hoặc hàng bị kẹt dưới mặt đất. Hệ thống được thiết lập sẵn từ nhà máy để tự động ngắt hành trình nâng trong phạm vi 125% tải trọng định mức (ở áp suất khí 0.6MPa).
• Nút dừng khẩn cấp trên tay bấm (Emergency Stop Button): Đối với phiên bản điều khiển bằng tay bấm (Pendant type), nút dừng khẩn cấp được trang bị sẵn như một cấu hình tiêu chuẩn giúp người vận hành lập tức ngắt hoạt động của máy khi có sự cố.
• Thân thiện với môi trường và con người: Cam kết hoàn toàn không sử dụng 15 chất nguy hại được quy định bởi Kito, bao gồm cả 6 chất độc hại bị nghiêm cấm theo Chỉ thị RoHS của Liên minh Châu Âu.

Thông Số Kỹ Thuật Tiêu Chuẩn Dòng TCH

Capacity (t)	Code	Operation method	Standard lift (m)	Cord length: L1 (m)	Pendant hose length: L2 (m)	During rated loading		When unloaded		Air consumption (m³/min)	Load chain diameter (mm) x No. of falls	Test load (t)	Air inlet	Net weight (kg)	Net weight for additional 1m of lift (kg)
						Lifting speed (m/min)	Lowering speed (m/min)	Lifting speed (m/min)	Lowering speed (m/min)
3	TCHH30CS	Cord	3	1.8	-	5.40	11.60	11.20	6.90	4.3	ø12.5 x 1	3.75	Rc1	101	3.42
	TCHH30PS	Pendant		-	2.6									102
6	TCHH60CD	Cord		1.9	-	2.70	5.20	5.30	3.20		ø12.5 x 2	7.5		133	6.84
	TCHH60PD	Pendant		-	2.7									134
10	TCHH1QCD	Cord		1.9	-	1.60	3.20	3.30	1.90		ø16 x 2	12.5		205	11.4
	TCHH1QPD	Pendant		-	2.7									206
25	TCHH2PCD	Cord		2.0	-	1.40	3.00	2.70	2.00	10.8	ø23.5 x 2	31.25	Rc1 1/2	579	24.4
	TCHH2PPD	Pendant		-	2.9									581

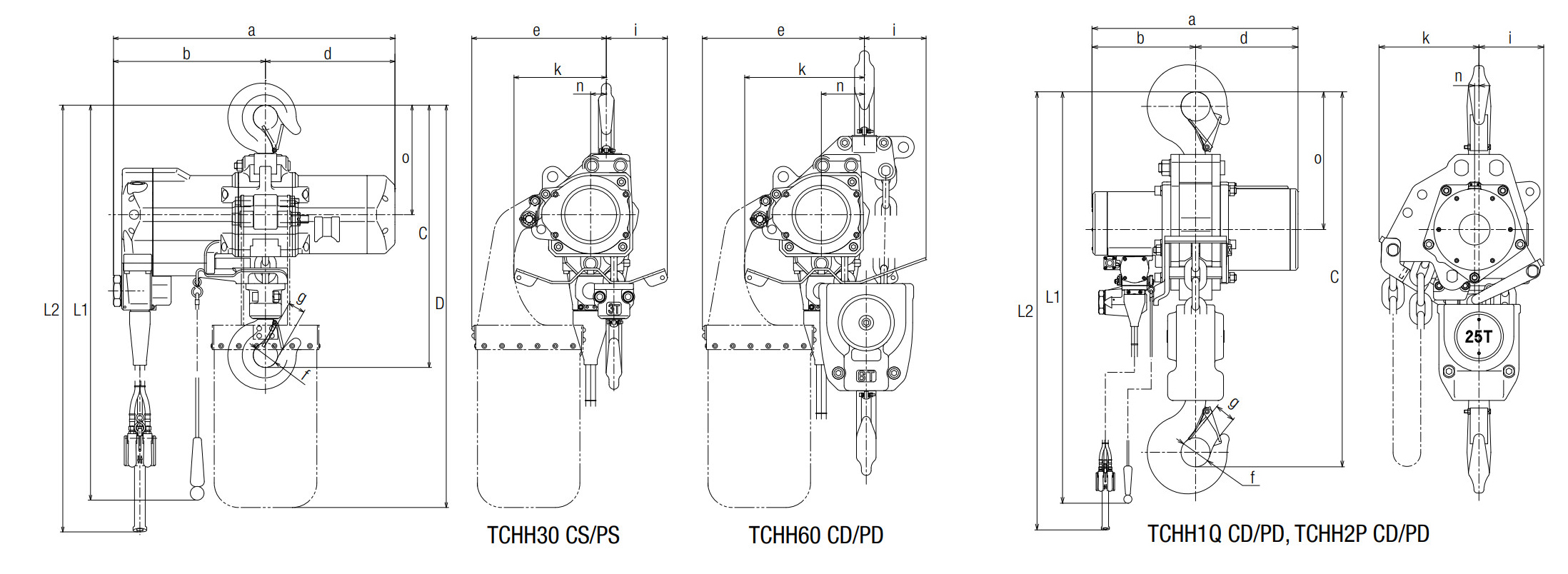

Capacity (t)	Code	Headroom: C	D	a	b	d	e	f	g	i	k	n	o
3	TCHH30CS	537	823	576	311	265	275	50	34	125	189	32	224
	TCHH30PS
6	TCHH60CD	770	885				331	65	42	126	245	88	286
	TCHH60PD
10	TCHH1QCD	850	-	582	315	267	-	60	40	188	280	0	298
	TCHH1QPD
25	TCHH2PCD	1,290					-	100	71	223	343	15	473
	TCHH2PPD

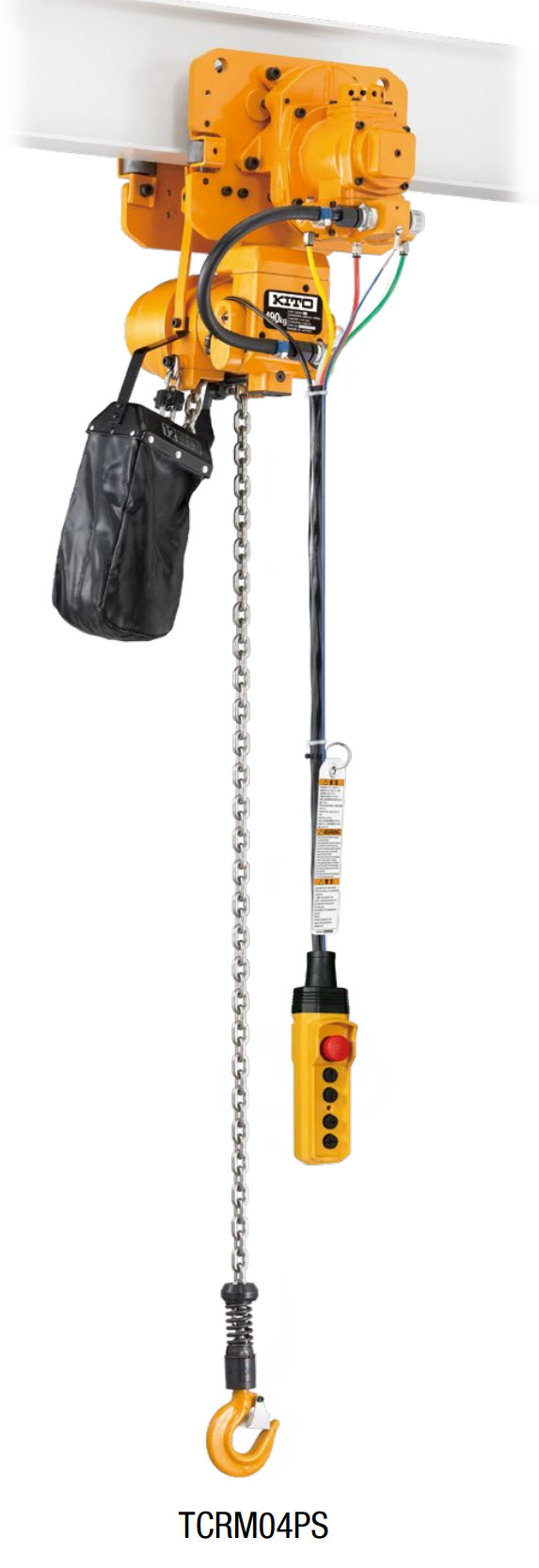

4. Pa Lăng Xích Khí Nén Kito Dòng TCRM (Tích Hợp Con Chạy Chạy Bằng Khí Nén)

Dòng sản phẩm Kito TCRM Series là giải pháp nâng hạ và di chuyển tải trọng toàn diện vận hành hoàn toàn bằng áp lực khí nén hơi (0.4 - 0.6MPa). Nhờ sự kết hợp đồng bộ giữa pa lăng xích dòng TCR và hệ thống xe con chạy dầm bằng động cơ khí nén (Air-motor Trolley), thiết bị mang đến khả năng di chuyển linh hoạt, an toàn phòng nổ tuyệt đối và giảm thiểu tối đa sức lao động của nhân công.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Vận chuyển tải trọng nặng dễ dàng: Việc dịch chuyển hàng hóa dọc theo dầm chữ I trở nên vô cùng nhẹ nhàng và nhanh chóng nhờ hệ thống con chạy dầm được truyền động trực tiếp bằng động cơ khí nén độc lập, loại bỏ hoàn toàn thao tác đẩy tay hoặc kéo xích thủ công thông thường.
• Tay bấm điều khiển 4 nút linh hoạt (4-point Pendant): Toàn bộ các chu trình bao gồm nâng lên (Lifting), hạ xuống (Lowering) và di chuyển trái/phải trên ray dầm (Traversing) đều được điều khiển tập trung thông qua tay bấm treo 4 nút. Hệ thống van xả khí cho phép thay đổi tốc độ vận hành linh hoạt tùy theo lực nhấn nút của người sử dụng.
• Xích tải mạ Niken siêu cường lực độc quyền: Trang bị sợi xích hợp kim thép đặc biệt xử lý nhiệt tôi luyện nguyên bản nổi tiếng thế giới của Kito. Xích đạt độ chính xác cơ khí đồng đều tuyệt đối, độ bền kéo cực cao cùng khả năng chống mài mòn và chống rỉ sét vượt trội.
• Bộ giới hạn quá tải tự động (Overload Limiter): Tích hợp sẵn cơ cấu an toàn ngăn chặn các tai nạn nguy hiểm do cẩu giật vật bám đất hoặc nâng quá trọng lượng cho phép. Thiết bị được cài đặt sẵn để tự động ngắt hành trình nâng khi phát hiện tải trọng vượt quá 125% mức định mức (ở áp suất khí 0.6MPa).
• Cơ cấu chống cuốn xích quá mức tiêu chuẩn (Anti-overwinding Device): Bảo vệ toàn diện phần thân vỏ máy tời và dây xích tải lực khỏi bị biến dạng hoặc hư hại cơ học khi người vận hành vô tình nâng quá hành trình cho phép.
• Sản phẩm đạt tiêu chuẩn xanh: Quy trình chế tạo cam kết thân thiện với môi trường và con người, hoàn toàn loại bỏ 15 chất độc hại theo danh mục kiểm soát của Kito, bao gồm cả 6 chất nguy hiểm bị quản lý nghiêm ngặt theo Chỉ thị RoHS của Liên minh Châu Âu.

Thông Số Kỹ Thuật Tiêu Chuẩn Dòng TCRM

Capacity (kg)	Code	Operation method	Standard lift (m)	Pendant hose length: L2 (m)	During rated loading		When unloaded		Lifting air consumption (m³/min)
					Lifting speed (m/min)	Lowering speed (m/min)	Lifting speed (m/min)	Lowering speed (m/min)
490	TCRM04PS	Pendant	3	2.2	10.0	16.0	19.0	13.0	1.7

Capacity (kg)	Code	Traversing speed (m/min)	Traversing air consumption (m³/min)	Load chain diameter (mm) x No. of falls	Test load (t)	Applicable rail width (Minimum curve radius): B (mm)	Air inlet	Net weight (kg)	Net weight for additional 1m of lift (kg)
490	TCRM04PS	20.0	1.5	ø6.3×1	625kg	58 to 137 (3500)	R3/4	81	1.13

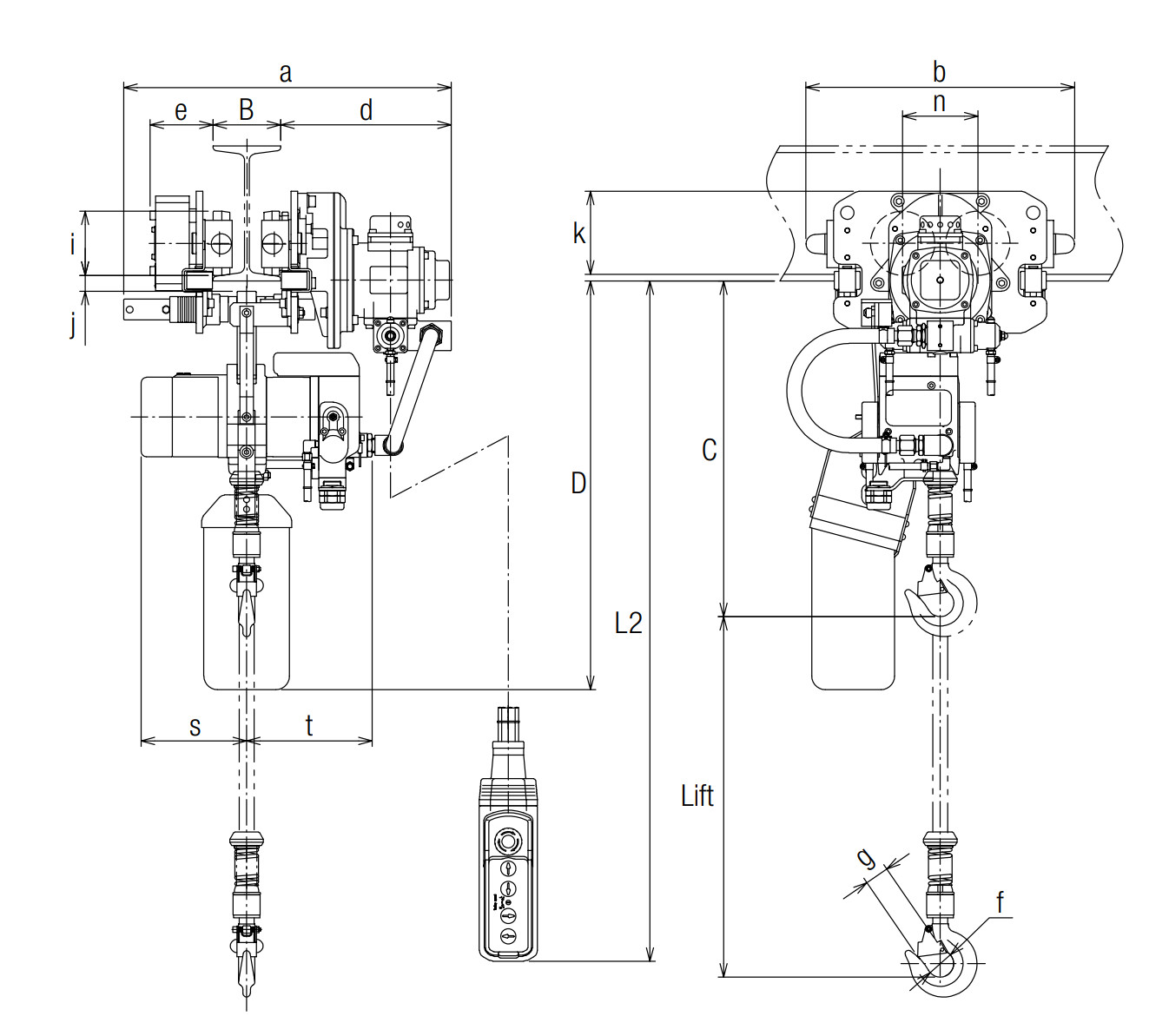

Capacity (kg)	Code	Headroom: C	D	a	b	d	e	f	g	i	j	k	n	s	t
490	TCRM04PS	490	604	555	315	261	94	40	29	95	23	122	111.3	156	186

5. Hệ Thống Pa Lăng Khí Nén Kito Tích Hợp Con Chạy Đẩy Tay TSP (Nhật Bản)

Sự kết hợp giữa pa lăng xích khí nén Kito (dòng TCS hoặc TCR) và con chạy trơn đẩy tay dòng TSP (Plain Trolley) tạo nên một giải pháp nâng hạ, dịch chuyển hàng dọc dầm chữ I vô cùng linh hoạt. Hệ thống vận hành hoàn toàn bằng áp lực khí nén cơ học kết hợp lực đẩy tay, không phụ thuộc nguồn điện, giải quyết xuất sắc bài toán tối ưu chi phí đầu tư và đảm bảo an toàn tuyệt đối cho nhà xưởng.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật Của Con Chạy TSP

• Kết cấu siêu nhẹ và nhỏ gọn (Compact Design): Khung hông của con chạy TSP được dập định hình từ thép tấm (stamped steel side plates), giúp tối ưu hóa trọng lượng thiết bị một cách tối đa, giảm cồng kềnh nhưng vẫn sở hữu độ bền bỉ cơ học rất cao, giúp nhân công dễ dàng lắp đặt tại công trường.
• Vòng bi kín bôi trơn trọn đời (Lubricated-for-life Bearings): Toàn bộ 4 bánh xe di chuyển đều được trang bị hệ thống vòng bi cầu chất lượng cao của Nhật Bản, có nắp che kín chống bụi và nước. Vòng bi được tra sẵn mỡ bôi trơn vĩnh viễn giúp con chạy lăn mượt mà, lực ma sát thấp và hoàn toàn không tốn chi phí bảo dưỡng định kỳ.
• Bánh xe biên dạng thông minh (Contoured Wheels): Biên dạng chạy của bánh xe được gia công bo góc tỉ mỉ, giúp thiết bị bám dính chắc chắn và vận hành êm ái trên cả bề mặt cánh dầm phẳng (flat-flanged) lẫn cánh dầm nghiêng (tapered beams) mà không cần thay đổi phụ kiện.
• Bán kính quay vòng cực nhỏ (Low Turn Radius): Thiết kế hình học của dòng TSP được tối ưu hóa cho phép con chạy di chuyển mượt mà qua các đoạn ray dầm uốn cong có bán kính nhỏ, ngăn hiện tượng kẹt bánh xe khi đi qua đoạn cua.
• Chốt chặn an toàn và cao su giảm chấn (Safety Lugs & Bumpers): Tích hợp cấu hình tiêu chuẩn bao gồm các chốt chặn bảo vệ (protective lugs) giúp giữ chặt rùa trên dầm, chống rơi rớt, đi kèm đệm cao su giảm chấn (rubber bumpers) hấp thụ lực va chạm khi rùa va quệt vào thanh chặn cuối đường ray hoặc va chạm giữa hai con chạy.
• Căn chỉnh khổ dầm linh hoạt: Kết cấu các vòng đệm chêm và trục bu-lông cho phép kỹ sư dễ dàng tinh chỉnh nới rộng hoặc thu hẹp khoảng cách bánh xe để vừa vặn với nhiều quy cách độ rộng cánh dầm chữ I, chữ H khác nhau.

Ưu Điểm Khi Kết Hợp Với Pa Lăng Khí Nén Kito

• Giải pháp kinh tế, không tốn điện: Chu trình nâng hạ chạy hoàn toàn bằng hơi khí nén, còn chu trình di chuyển ngang được thực hiện bằng cách đẩy/kéo hàng thủ công, cực kỳ thích hợp cho các ứng dụng có khoảng cách di chuyển dầm ngắn, giúp tiết kiệm chi phí đầu tư motor chạy dầm.
• Tự do cấu hình kết nối (Suspension Options): Kito cung cấp đa dạng bộ vấu treo liên kết (connectors/suspenders) để móc nối cố định giữa tai treo pa lăng khí nén và trục con chạy TSP, đảm bảo hệ thống đồng bộ, khoảng cách trần (headroom) tối ưu.
• Phòng nổ an toàn tuyệt đối: Thao tác cơ học kết hợp động cơ hơi khí nén loại bỏ 100% rủi ro về điện, cực kỳ an toàn khi hoạt động trong môi trường ẩm ướt, phòng sạch, kho hóa chất, dệt may hoặc hầm mỏ khai khoáng.

Thông Số Kỹ Thuật Tổng Quan Hệ Thống

Capacity (kg)	Code	Operation method	Headroom : C	Cord length : L1 (m)	Pendant hose length : L2 (m)	Applicable rail width : B (mm)	Minimum curve radius (mm)
250	TCSSP03CS	Cord	410	1.7	-	50 to 102	1100
	TCSSP03PS	Pendant		-	2.5
	TCRSP03CS	Cord	300	1.7	-
	TCRSP03PS	Pendant		-	2.2
	TCRSP03MS	Hand lever	835	-	-
490	TCSSP04CS	Cord	410	1.7	-	50 to 102	1100
	TCSSP04PS	Pendant		-	2.5
	TCRSP04CS	Cord	460	1.9	-
	TCRSP04PS	Pendant		-	2.4

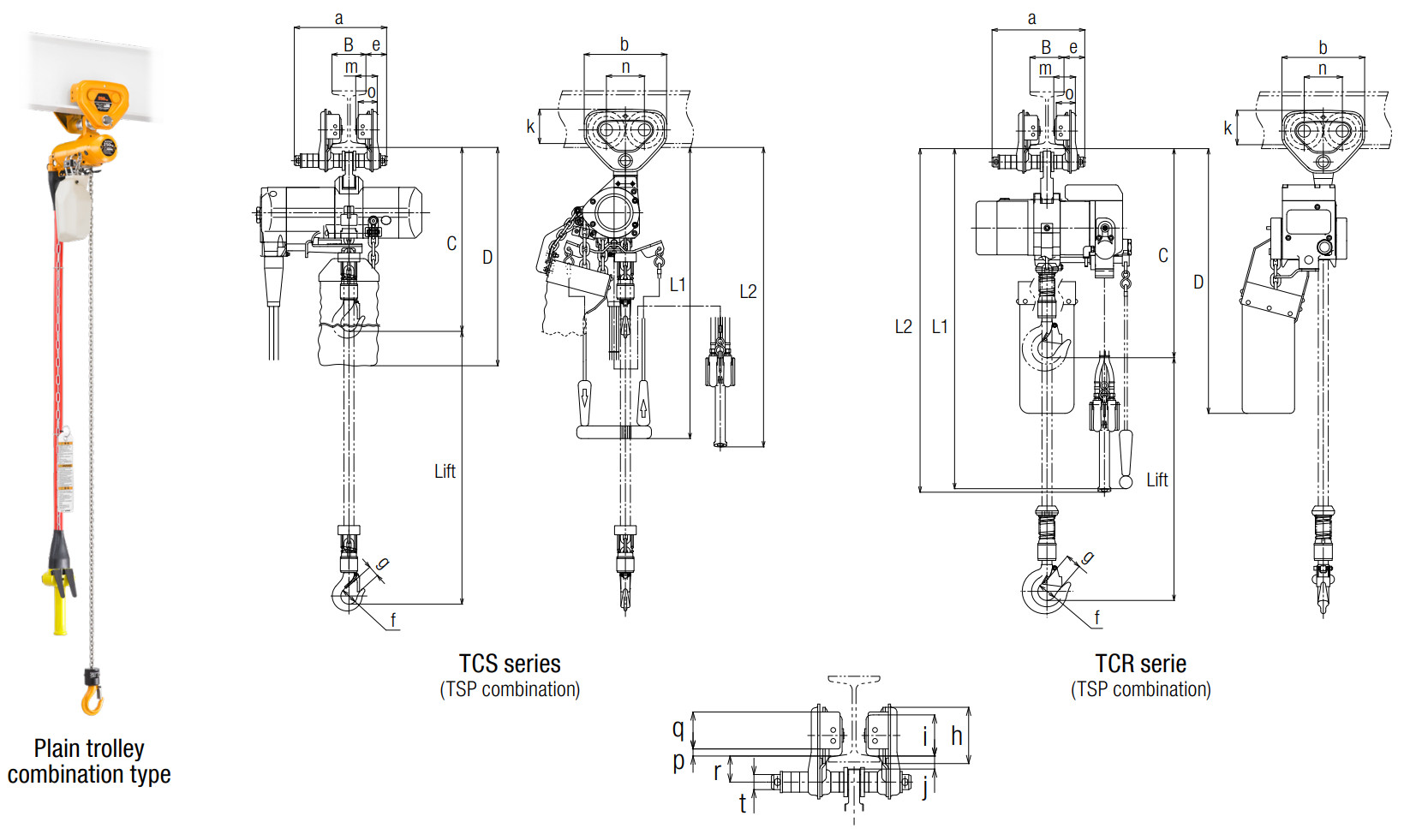

Capacity (kg)	Code	D	a	b	e	f	g	h	i	j	k	m	n	o	p	q	r	t
250	TCSSP03CS	550	204	182	46	36	25	82	60	19	76	47.5	84	42	10	54	38	22
	TCSSP03PS
	TCRSP03CS	370								19.5
	TCRSP03PS
	TCRSP03MS	390
490	TCSSP04CS	550								19
	TCSSP04PS
	TCRSP04CS	580				40	29			14
	TCRSP04PS

Capacity (kg)	Code	Operation method	Headroom : C	Cord length : L1 (m)	Pendant hose length : L2 (m)	Applicable rail width : B (mm)	Minimum curve radius (mm)
980	TCSSP09CD	Cord	445	1.7	-	58 to 127	1300
	TCSSP09PD	Pendant		-	2.5
	TCRSP09CD	Cord	530	1.9	-
	TCRSP09PD	Pendant		-	2.5
	TCRSP09CS	Cord	490	1.8	-
	TCRSP09PS	Pendant		-	2.5
2t	TCRSP20CD	Cord	560	1.9	-	82 to 153	1500
	TCRSP20PD	Pendant		-	2.4

Capacity (kg)	Code	D	a	b	e	f	g	h	i	j	k	m	n	o	p	q	r	t
980	TCSSP09CD	565	249	236	56	40	29	106	71	24	95	56	112	50	10	69	50	25
	TCSSP09PD
	TCRSP09CD	595
	TCRSP09PD
	TCRSP09CS	605
	TCRSP09PS
2t	TCRSP20CD	580	300	280	69	45		127	85	35	112	71	131	63		83	62	31
	TCRSP20PD

6. Hệ Thống Pa Lăng Khí Nén Kito Tích Hợp Con Chạy Bánh Răng Kéo Xích TSG (Nhật Bản)

Sự kết hợp giữa pa lăng xích khí nén Kito (dòng TCS hoặc TCR) và con chạy bánh răng di chuyển bằng xích kéo tay dòng TSG (Geared Trolley) tạo nên giải pháp di dời tải trọng nặng cực kỳ chính xác dọc theo dầm chữ I. Hệ thống này giúp kiểm soát vị trí hàng hóa mượt mà ở khoảng cách xa nhờ cơ cấu nhông truyền động, là lựa chọn kinh tế hàng đầu cho các nhà xưởng công nghiệp.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật Của Con Chạy TSG

• Truyền động bánh răng chính xác (Geared Drive Mechanism): Trục bánh xe của dòng TSG được liên kết với một đĩa xích kéo tay thông qua hệ thống bánh răng cơ khí gia công chuẩn xác. Thiết kế này giúp người vận hành dễ dàng di chuyển cụm tải trọng lớn dọc theo dầm treo chỉ bằng lực kéo xích nhẹ nhàng, kiểm soát cự ly dịch chuyển chính xác đến từng centimet.
• Khung hông bằng thép dập cường lực: Các tấm ốp hông được dập định hình từ thép tấm chất lượng cao theo tiêu chuẩn cơ khí Nhật Bản, mang lại cấu trúc Robust siêu bền, chống vặn xoắn khung khi chịu tải trọng biên lớn nhưng vẫn đảm bảo trọng lượng tổng thể tối ưu.
• Bánh xe biên dạng lồi đa năng (Contoured Wheels): Biên dạng lăn của 4 bánh xe được thiết kế dạng bo góc thông minh, cho phép con chạy di chuyển ổn định và bám dính hoàn hảo trên cả hệ dầm chữ I cánh nghiêng hình côn truyền thống lẫn hệ dầm chữ H cánh phẳng hiện đại.
• Hệ thống vòng bi kín bôi trơn trọn đời: Sử dụng vòng bi cầu một hàng cao cấp của Nhật Bản có nắp che chắn bụi bẩn và chống thấm nước mưa. Vòng bi được tra sẵn mỡ bôi trơn vĩnh viễn từ nhà máy, giúp rùa lăn êm ái, giảm ma sát tối đa và triệt tiêu hoàn toàn chi phí bảo dưỡng.
• Căn chỉnh khổ dầm linh hoạt và dễ dàng: Bằng cách thay đổi số lượng các vòng đệm chêm (spacers) trên trục treo bu-lông chính, kỹ sư có thể nhanh chóng điều chỉnh độ rộng của con chạy để tương thích vừa vặn với nhiều quy cách khổ dầm chữ I, chữ H khác nhau trên công trường.
• Trục treo cân bằng & Thiết bị bảo vệ an toàn: Trục treo pa lăng dạng khớp bản lề giúp tự động phân bổ đều lực tải lên toàn bộ 4 bánh xe. Ngoài ra, con chạy tích hợp sẵn tai chặn chống rơi dầm (safety lugs) và cụm đệm cao su giảm chấn (rubber bumpers) giúp triệt tiêu lực va quệt vật lý tại điểm chặn cuối đường ray.

Lợi Ích Vượt Trội Khi Kết Hợp Với Pa Lăng Khí Nén Kito

• Định vị tải trọng chính xác ở cự ly xa: Khác với dòng rùa đẩy tay TSP, việc kết hợp với dòng kéo xích TSG giúp người vận hành có thể đứng từ xa kéo xích di chuyển hàng, cực kỳ an toàn khi bốc dỡ các vật tư cồng kềnh hoặc làm việc tại các vị trí dầm treo cao quá đầu người.
• Chuỗi giải pháp an toàn phòng nổ: Toàn bộ chu trình nâng hạ chạy bằng áp lực hơi khí nén độc lập, chu trình chạy dầm sử dụng lực kéo cơ học thuần túy. Hệ thống hoàn toàn không sinh tia lửa điện, đáp ứng tuyệt đối tiêu chuẩn phòng nổ cho kho hóa chất, dệt may, lọc dầu hoặc hầm mỏ.
• Tối ưu hóa chiều cao thông thủy (Headroom): Các bộ vấu treo kết nối chuyên dụng của Kito giúp thu hẹp tối đa khoảng cách trần tối thiểu giữa pa lăng khí nén và con chạy TSG, tối ưu hóa không gian nâng hạ cho các nhà xưởng có trần thấp.

Thông Số Kỹ Thuật Tổng Quan Hệ Thống

Capacity (kg)	Code	Operation method	Headroom : C	Cord length : L1 (m)	Pendant hose length : L2 (m)	Applicable rail width : B (mm)	Minimum curve radius (mm)
490	TCRSG04CS	Cord	470	1.9	-	58 to 127	1300
	TCRSG04PS	Pendant		-	2.4
980	TCRSG09CD	Cord	540	1.9	-
	TCRSG09PD	Pendant		-	2.5
	TCRSG09CS	Cord	490	1.8	-
	TCRSG09PS	Pendant		-	2.5
2t	TCRSG20CD	Cord	560	1.9	-	82 to 153	1500
	TCRSG20PD	Pendant		-	2.4

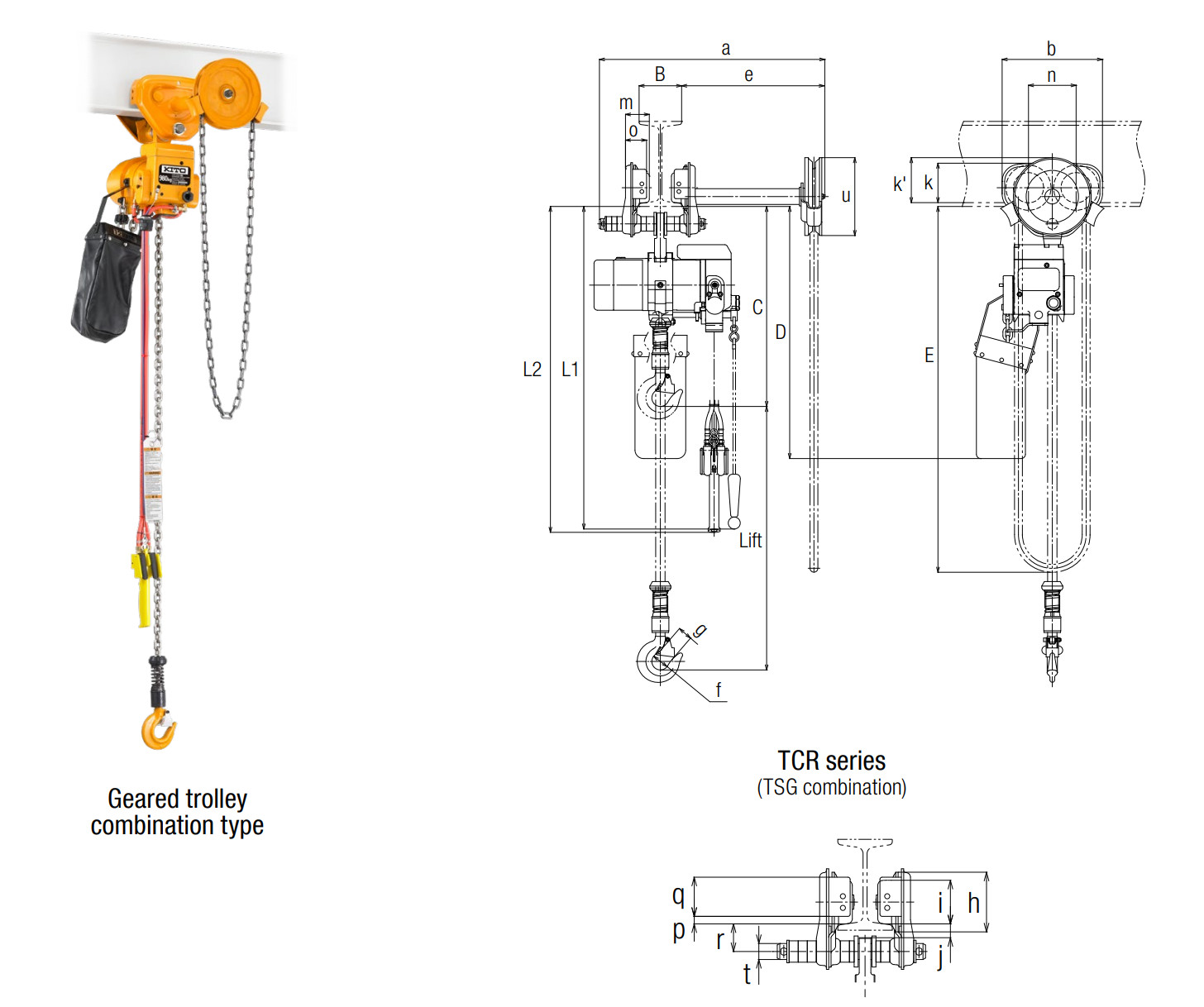

Capacity (kg)	Code	D	a	b	e	f	g	h	i	j	k	k'	m	n	o	p	q	r	t	u
490	TCRSG04CS	595	531	236	338	40	29	106	71	19	95	107	56	102	50	10	69	50	25	183
	TCRSG04PS
980	TCRSG09CD	600			56					15.5				112
	TCRSG09PD
	TCRSG09CS	605
	TCRSG09PS
2t	TCRSG20CD	580	630	280	69	45		127	85	30	112	109	71	131	63		83	62	32
	TCRSG20PD
