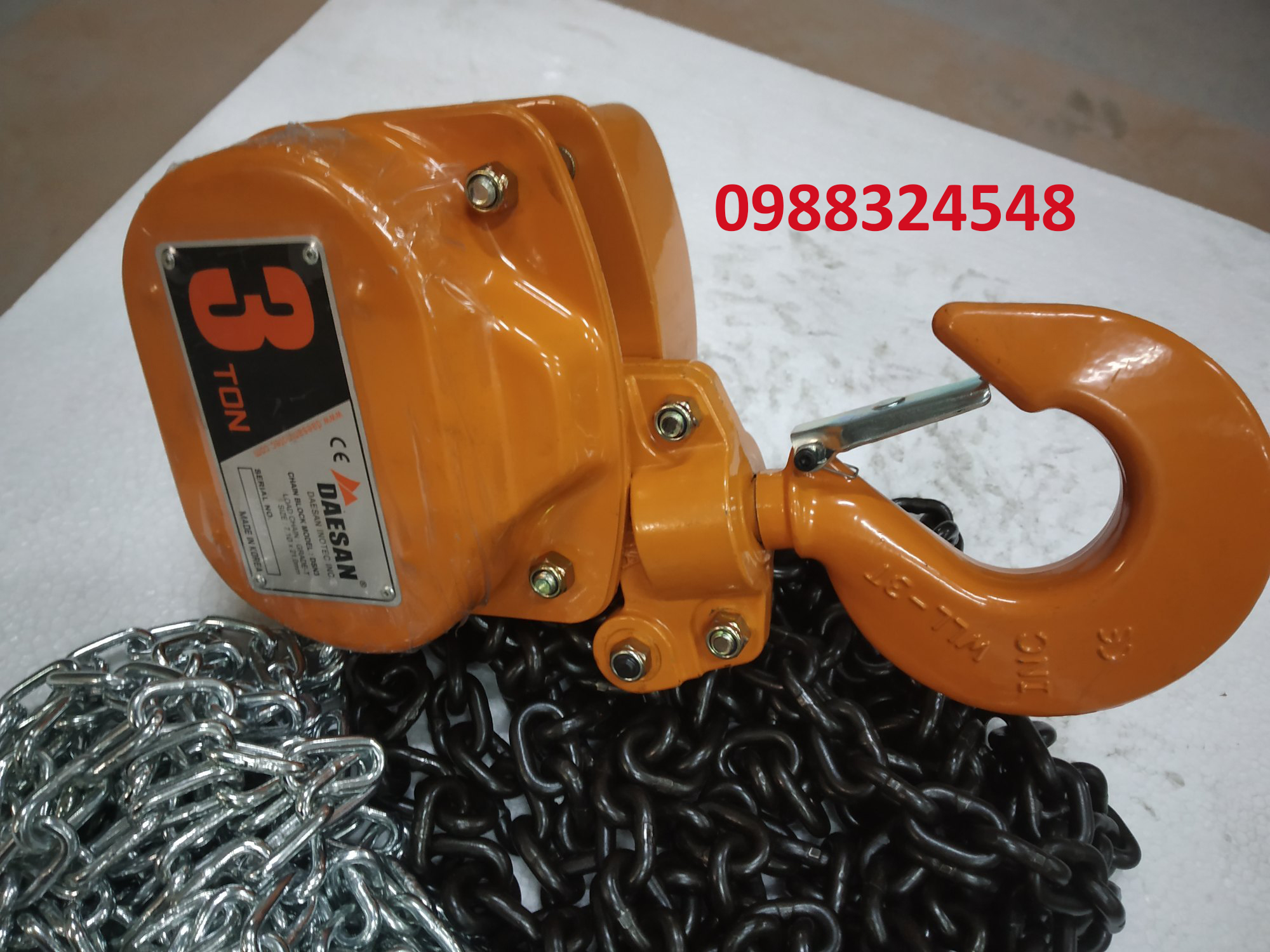

Pa lăng kéo tay Daesan 3 tấn DSN3 / DSN3 Daesan Manual Chain Block
Thời gian giao hàng:
Vui lòng liên hệ 0988.324.548 / 0906.040.453
Tình trạng:
Hàng mới 100%
Giá bán: Liên hệ
Hiệu lực giá bán:
- Thương hiệu: DAESAN INOTEC (Thị phần số 1 tại Hàn Quốc)
- Xuất xứ: Hàn Quốc (Đầy đủ chứng từ CO, CQ chính hãng)
- Mã sản phẩm (Model): DSN3
- Tải trọng nâng định mức: 3 Tấn (3,000 kg)
- Chiều cao nâng tiêu chuẩn: 3.0 mét (Có thể thay đổi, nối dài xích theo nhu cầu thực tế)
- Số đường xích tải (Falls): 2 đường xích
- Kích thước xích tải lực: Đường kính 7.1 mm × bước xích 21.0 mm (Hợp kim thép G80 xử lý nhiệt chống mài mòn)
- Kích thước xích kéo tay: Đường kính 5.0 mm × bước xích 22.8 mm
- Lực kéo tay tối đa nâng đủ tải: 35 kg (Cơ cấu nhông truyền động tối ưu giúp nhân công kéo nhẹ nhàng)
- Trọng lượng bản thân máy: 23 kg (Thiết kế compact nhỏ gọn, tính cơ động cao khi mang vác)
- Hệ thống phanh an toàn: Phanh tải cơ học tự động kết hợp với cơ cấu phanh cóc đôi bảo vệ an toàn tuyệt đối
- Cấu trúc móc cẩu: Móc treo trên và móc nâng dưới đều được rèn dập nóng, có khả năng xoay 360 độ và tích hợp chốt chặn an toàn dạng lò xo
- Xuất xứ: Hàn Quốc
Pa lăng kéo tay Daesan 3 tấn DSN3 / DSN3 Daesan Manual Chain Block
Sản phẩm pa lăng xích kéo tay DSN3 (Chain Block) thuộc dòng DSN Series cao cấp của thương hiệu Daesan Inotec. Với lịch sử chế tạo thiết bị nâng hạ hơn 40 năm, Daesan hiện đang nắm giữ thị phần số 1 tại thị trường Hàn Quốc nhờ các tiêu chuẩn khắt khe về kỹ thuật và độ an toàn tuyệt đối.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật của Pa lăng kéo tay Daesan 3 tấn DSN3- Vỏ bảo vệ bằng thép cứng cáp (Covers): Hệ thống nắp che bánh xe xích và nắp che phanh được đúc từ thép tấm dày dặn, có khả năng tháo rời linh hoạt để bảo trì. Kết cấu này giúp bảo vệ hoàn hảo cụm chi tiết chuyển động bên trong khỏi nước mưa và bụi bẩn.
- Cơ cấu phanh cóc đôi an toàn (Double Pawl Brake System): Sự an toàn được đẩy lên mức tối đa nhờ hệ thống phanh cóc đôi (Double Pawl) kết hợp phanh tải cơ học. Cơ chế này tự động kích hoạt để giữ cố định tải trọng một cách an toàn chắc chắn ở mọi vị trí dừng nâng hạ.
- Móc cẩu xoay tự do 360 độ (Hooks): Cả móc treo trên và móc cẩu nâng dưới đều được chế tạo bằng công nghệ rèn dập nóng (drop forged) và xử lý nhiệt cường độ cao. Móc có khả năng xoay tự do 360 độ giúp định vị tải dễ dàng và trang bị sẵn chốt an toàn dạng lò xo.
- Xích tải hợp kim siêu bền (Load Chain): Sử dụng xích tải bằng thép hợp kim G80 hàn điện chất lượng cao, được xử lý nhiệt đặc biệt nhằm gia tăng khả năng chống mài mòn và chịu lực kéo căng cực tốt. Quy cách mắt xích đồng đều 100% để ăn khớp trơn tru vào đĩa xích.
- Khe dẫn hướng xích mượt mà (Chain Guide): Thiết kế bộ dẫn hướng xích thông minh giúp sợi xích tải vận hành mượt mà, ngăn ngừa hiện tượng xoắn xích, lật xích hoặc trật khỏi bánh đĩa xích khi nhân công kéo tay nhanh.
Các Tùy Chọn Nâng Cấp Theo Yêu Cầu (Options)
Để tối ưu hóa hiệu năng làm việc cho từng tính chất công trình đặc thù, nhà sản xuất hỗ trợ các tùy chọn bao gồm:
- Thiết bị chống quá tải (Overload protection device): Tích hợp hệ thống ly hợp trượt (slip clutch system), tự động ngắt truyền động nếu người dùng cố tình kéo vật vượt quá tải trọng 3 tấn, bảo vệ an toàn cho công nhân.
- Túi đựng xích tải (Chain box): Giúp thu gom xích gọn gàng, tránh việc xích tải bị trùng xuống sàn hoặc bám dính các tạp chất từ môi trường.
- Bạt che thời tiết (Weather cover): Tấm bạt che chuyên dụng bảo vệ toàn bộ thân pa lăng khỏi các tác nhân ngoại cảnh khắc nghiệt, chống ăn mòn và kéo dài tuổi thọ sử dụng.
- Xích tải mạ Niken không điện (Electroless nickel plated): Tăng cường khả năng chống oxy hóa, rỉ sét cho sợi xích tải.
- Thay đổi chiều dài xích (Chain extension): Cho phép đặt hàng nối dài cả xích tải và xích kéo tay linh hoạt theo cao độ thực tế của nhà xưởng.
Thông Số Kỹ Thuật Chi Tiết của Pa lăng kéo tay Daesan 3 tấn DSN3
| Hạng mục | Thông số chi tiết kỹ thuật |
|---|---|
| Tên sản phẩm | Pa lăng xích kéo tay (Chain Block) |
| Thương hiệu - Xuất xứ | DAESAN INOTEC - Hàn Quốc (Thị phần Số 1) |
| Mã dòng sản phẩm (Model) | DSN3 |
| Tải trọng nâng định mức | 3 Tấn (3,000 kg) |
| Chiều cao nâng tiêu chuẩn | 3.0 mét (Có thể thay đổi nối dài xích theo đơn đặt hàng) |
| Tiêu chuẩn vật liệu xích | Hợp kim thép G80 xử lý nhiệt (Electric welded G80 alloy steel) |
| Cơ chế phanh an toàn | Hệ thống phanh cóc đôi (Double Pawl system) kết hợp phanh tải cơ học |
Ứng Dụng Thực Tế của Pa lăng kéo tay Daesan 3 tấn DSN3
Nhờ tải trọng nâng phổ thông 3 tấn cùng kết cấu vận hành cơ học không phụ thuộc nguồn điện, pa lăng Daesan DSN3 được ứng dụng rộng rãi trong:
- Xưởng sửa chữa, cơ khí: Nâng hạ và định vị động cơ ô tô, cụm chi tiết máy, lắp ráp linh kiện cơ khí nặng vào bệ máy móc.
- Công trường xây dựng dân dụng: Cẩu kéo cấu kiện giàn giáo, dầm thép nhỏ, vật tư xây dựng lên các tầng cao hoặc kéo căng dây cáp cố định khung kết cấu.
- Kho bãi, bến tàu: Bốc xếp các kiện hàng hóa bọc pallet có khối lượng lớn từ xe tải xuống nền kho và ngược lại một cách cơ động.
- Khu vực không có lưới điện: Ứng dụng xuất sắc trong các công tác lắp đặt điện lưới vùng cao, sửa chữa hầm mỏ, thủy điện – những nơi khó tiếp cận nguồn điện ba pha.
Quy Định An Toàn & Lưu Ý Vận Hành Pa Lăng Xích Kéo Tay Daesan DSN3 (3 Tấn)
Để đảm bảo an toàn tuyệt đối cho người lao động và duy trì độ bền bỉ dài lâu cho thiết bị pa lăng xích kéo tay Daesan DSN3 (tải trọng nâng tối đa 3 tấn), nhà sản xuất Daesan Inotec (Hàn Quốc) đưa ra các hướng dẫn an toàn nghiêm ngặt dưới đây:
⚠️ KHUYẾN CÁO QUAN TRỌNG VỀ MÔ TRƯỜNG LÀM VIỆC:
Dòng sản phẩm pa lăng xích DSN tiêu chuẩn KHÔNG được thiết kế cho các môi trường đặc thù dễ phát sinh cháy nổ (như nhà máy lọc hóa dầu, kho hóa chất, sản xuất dược phẩm hoặc chế biến thực phẩm có nồng độ bụi cao). Đối với những khu vực có sự xuất hiện của khí gas hoặc bụi dễ bắt lửa, bắt buộc phải sử dụng dòng sản phẩm chuyên dụng chống tia lửa điện Daesan EXDSN (Spark Resistant Chain Block) để loại bỏ hoàn toàn nguy cơ hỏa hoạn.
Dòng sản phẩm pa lăng xích DSN tiêu chuẩn KHÔNG được thiết kế cho các môi trường đặc thù dễ phát sinh cháy nổ (như nhà máy lọc hóa dầu, kho hóa chất, sản xuất dược phẩm hoặc chế biến thực phẩm có nồng độ bụi cao). Đối với những khu vực có sự xuất hiện của khí gas hoặc bụi dễ bắt lửa, bắt buộc phải sử dụng dòng sản phẩm chuyên dụng chống tia lửa điện Daesan EXDSN (Spark Resistant Chain Block) để loại bỏ hoàn toàn nguy cơ hỏa hoạn.
Quy Định An Toàn Nghiêm Ngặt Khi Sử Dụng
- Nghiêm cấm nâng quá tải: Tuyệt đối không sử dụng thiết bị để nâng vật có trọng lượng vượt quá giới hạn tải trọng thiết kế của máy là 3 Tấn (3,000 kg).
- Tuyệt đối không nâng người: Pa lăng xích kéo tay chỉ được thiết kế chuyên dụng cho mục đích nâng hạ hàng hóa, vật tư cơ khí; nghiêm cấm sử dụng để chở người hoặc nâng người làm việc trên cao trong bất kỳ tình huống nào.
- Khu vực nguy hiểm: Không cho phép bất kỳ ai đi lại, đứng hoặc làm việc bên dưới vật đang được treo hoặc đang trong chu trình nâng hạ bằng pa lăng.
- Kiểm tra kết cấu treo: Điểm móc treo cố định, dầm chữ I hoặc con chạy di chuyển dầm (Trolley) phải có đủ khả năng chịu lực an toàn lớn hơn tổng tải trọng hàng hóa (3 tấn) và trọng lượng bản thân của pa lăng.
Hướng Dẫn Vận Hành Đúng Kỹ Thuật
- Kéo xích đều lực: Người vận hành cần kéo sợi xích trơn tru, đều tay. Tránh các hành vi giật mạnh xích cục bộ hoặc kéo quá nhanh vì có thể làm xích tải bị xoắn, nhảy mắt xích hoặc gây va đập lực đột ngột lên hệ thống phanh và bánh răng truyền động.
- Tránh nâng kéo lệch góc: Luôn đảm bảo trục thân pa lăng và sợi xích tải nằm trên một đường thẳng đứng với vật nâng. Việc kéo chéo góc (kéo lệch tâm) sẽ làm sợi xích ma sát mạnh vào cơ cấu dẫn hướng (Chain guide), gây mòn xích, kẹt xích hoặc làm biến dạng lớp vỏ bảo vệ.
- Không cố kéo khi kẹt tải: Cơ cấu truyền động cơ khí của dòng DSN đã được tối ưu giúp giảm lực kéo tay tối đa. Nếu trong quá trình kéo xích cảm thấy nặng bất thường, hãy ngưng lại ngay để kiểm tra xem hàng hóa có bị vướng hoặc xích tải có bị kẹt hay không; tuyệt đối không nối thêm đòn bẩy hoặc tập trung nhiều người vào cố sức kéo.
- Kiểm soát xích kéo: Luôn nắm giữ xích kéo tay trong suốt chu trình làm việc, không được buông nhả tự do làm xích rơi tự phát mất kiểm soát.
Lưu Ý Kiểm Tra Và Bảo Dưỡng Định Kỳ
- Kiểm tra đầu ca làm việc: Quan sát kỹ cụm móc cẩu trên và dưới xem có dấu hiệu rạn nứt, biến dạng cơ học hoặc mất chốt an toàn lò xo không. Kiểm tra toàn bộ chiều dài sợi xích tải xem có bị xoắn, dính bẩn hay mòn quá mức không.
- Vệ sinh và bôi trơn: Thường xuyên lau sạch bùn đất, tạp chất bám trên xích tải. Thực hiện tra dầu mỡ bôi trơn chuyên dụng cho xích và các khớp cơ khí theo đúng tài liệu hướng dẫn (User Manual) đi kèm của hãng nhằm giảm ma sát và chống rỉ sét.
- Thay thế phụ tùng chính hãng: Khi phát hiện hệ thống phanh, má phanh, cụm bánh răng hoặc xích tải bị hao mòn vượt giới hạn an toàn cho phép, phải dừng hoạt động của thiết bị ngay và liên hệ đại lý ủy quyền để thay thế linh kiện gốc của Daesan nhằm duy trì hệ số an toàn.
Tổng Quan Về Thương Hiệu Pa Lăng Xích Kéo Tay Daesan (Hàn Quốc)
Khi nhắc đến các thiết bị nâng hạ cơ học tại thị trường châu Á và thế giới, Daesan Inotec luôn là cái tên bảo chứng cho chất lượng. Với slogan hành động "LIFT YOUR CONFIDENCE" (Nâng tầm sự tin tưởng), pa lăng kéo tay Daesan không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo sự an toàn tuyệt đối cho mọi công trình.
Nguồn Gốc & Xuất Xứ
Sản phẩm pa lăng xích kéo tay Daesan được nghiên cứu, phát triển và sản xuất bởi Công ty TNHH Daesan Inotec – thương hiệu máy vận chuyển nâng hạ hàng đầu tại Hàn Quốc. Toàn bộ thiết bị đều được lắp ráp tại hệ thống nhà máy hiện đại đặt tại địa chỉ: 32-32, Jeongannonggongdanji-gil, Jeongan-myeon, Gongju-si, Chungcheongnam-do, Đại Hàn Dân Quốc.
Kinh Nghiệm Sản Xuất Dày Dặn
- Hơn 40 năm dẫn đầu thị trường: Daesan đã có lịch sử hơn 40 năm chuyên sâu trong việc sản xuất các dòng pa lăng xích (Chain Blocks) và hiện đang nắm giữ thị phần số 1 tại thị trường nội địa Hàn Quốc.
- Hơn 30 năm khẳng định thương hiệu quốc tế: Doanh nghiệp đã có hơn 3 thập kỷ xuất khẩu thiết bị nâng hạ (bao gồm pa lăng kéo tay, pa lăng lắc tay, con chạy dầm) ra nhiều quốc gia công nghiệp lớn trên thế giới, xây dựng mối quan hệ hợp tác vững chắc với các đối tác toàn cầu.
- Hệ thống quản lý khép kín: Quy trình của Daesan được chuẩn hóa nghiêm ngặt một cách triệt để, kéo dài từ khâu lên ý tưởng, nghiên cứu phát triển sản phẩm (R&D) cho đến chế tạo cơ khí và dịch vụ hỗ trợ hậu mãi sau bán hàng.
Các Điểm Vượt Trội Của Pa Lăng Kéo Tay Daesan
- Dải tải trọng cực rộng: Khác với các dòng pa lăng thông thường, Daesan có khả năng chế tạo và cung ứng dòng pa lăng xích kéo tay (Dòng DSN) có dải tải trọng vô cùng đa dạng, dao động từ loại nhỏ 0.5 tấn cho đến các dòng siêu trường siêu trọng lên tới 40 tấn.
- Hiệu suất vận hành và độ bền cao: Hệ thống bánh răng truyền động và nhông xích được tính toán cơ học chính xác, giúp tối ưu hóa lực kéo của người sử dụng, vận hành mượt mà, giảm mệt mỏi cho công nhân và nâng cao năng suất lao động.
- Kết cấu Robust siêu chịu lực: Vỏ ngoài pa lăng được chế tạo cứng cáp, chịu được va đập tốt trong môi trường công trường khắc nghiệt nhưng vẫn đảm bảo trọng lượng tổng thể tối ưu, tăng tính cơ động khi di chuyển.
- Giải pháp chuyên ngách đa dạng: Bên cạnh dòng DSN tiêu chuẩn, Daesan còn sở hữu dòng EXDSN – pa lăng xích chống tia lửa điện (Spark Resistant), chuyên dụng bằng vật liệu chống cháy nổ cho ngành hóa chất, hóa dầu, thực phẩm và dược phẩm.
Tiêu Chuẩn Chất Lượng Khắt Khe
Sự tin cậy của khách hàng đối với pa lăng kéo tay Daesan được xây dựng dựa trên nền tảng quản lý chất lượng minh bạch thông qua:
- Đầu tư mạnh cho R&D: Các cải tiến và phát triển tính năng mới trên pa lăng được thực hiện liên tục nhờ các hoạt động nghiên cứu công nghệ nâng hạ không ngừng nghỉ.
- Chứng nhận quốc tế đầy đủ: Sản phẩm đạt các chứng chỉ chất lượng quốc tế và chứng nhận kiểm định an toàn nghiêm ngặt từ các tổ chức uy tín hàng đầu, đảm bảo đủ điều kiện đưa vào các công trình có tiêu chuẩn kỹ thuật khắt khe nhất (như hầm mỏ, nhà máy lắp ráp ô tô, đóng tàu).
- Tài liệu kỹ thuật đồng bộ: Nhà sản xuất luôn cung cấp đầy đủ các tài liệu đi kèm bao gồm Bản vẽ ngoại quan (Product Drawing), Sơ đồ rã rời linh kiện (Parts Break Down) và Hướng dẫn sử dụng (User Manual) để phục vụ công tác bảo trì chuyên nghiệp.
Danh Mục Các Dòng Sản Phẩm Nâng Hạ Daesan Inotec (Hàn Quốc)
Thương hiệu Daesan mang đến giải pháp nâng hạ toàn diện cho các ngành công nghiệp với hai phân hệ sản phẩm chính bao gồm Thiết bị nâng hạ thủ công (Manual Hoists) và Thiết bị nâng hạ bằng điện (Electric Hoists).
1. Các Dòng Pa Lăng Thiết Bị Nâng Thủ Công (Manual Hoist)Dòng sản phẩm kết cấu mạnh mẽ, tính cơ động cao, hoạt động hoàn toàn bằng cơ học không phụ thuộc nguồn điện.
1.1. Pa Lăng Xích Kéo Tay Daesan Dòng DSN (Hàn Quốc)Dòng sản phẩm pa lăng xích kéo tay DSN Series (Chain Block) là dòng thiết bị nâng hạ thủ công chiến lược của Daesan Inotec. Với hơn 40 năm kinh nghiệm sản xuất, Daesan tự hào nắm giữ thị phần số 1 tại Hàn Quốc về dòng sản phẩm này nhờ sở hữu công nghệ cơ khí chính xác và độ an toàn vượt trội.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Vỏ bảo vệ bằng thép cứng cáp (Covers): Lớp vỏ bảo vệ bằng thép bền bỉ, có thể dễ dàng tháo rời để kiểm tra và bảo trì. Thiết kế nắp che bánh xe xích và nắp che phanh giúp bảo vệ tối đa các cụm chi tiết bên trong khỏi bụi bẩn và nước mưa.
- Hệ thống phanh tải cơ học phanh kép (Double Pawl Brake System): Sự an toàn được đẩy lên mức tối đa nhờ hệ thống phanh cóc đôi (Double Pawl) kết hợp phanh tải cơ học. Cơ cấu này giúp giữ cố định tải trọng một cách an toàn đáng tin cậy ở bất kỳ vị trí dừng nào mà không bị trượt.
- Móc cẩu xoay 360 độ tiện lợi (Hooks): Toàn bộ móc cẩu (móc treo trên và móc nâng dưới) đều được chế tạo bằng phương pháp rèn dập nóng (drop forged) và xử lý nhiệt. Cả hai móc đều có khả năng xoay tự do 360 độ giúp dễ dàng định vị tải và được trang bị chốt an toàn dạng lò xo chắc chắn.
- Xích tải hợp kim siêu bền (Load Chain): Sử dụng xích hợp kim thép G80 hàn điện chất lượng cao, được xử lý nhiệt đặc biệt để tăng khả năng chống mài mòn và chịu lực kéo cực tốt. Kích thước mắt xích được gia công chuẩn xác và đồng đều 100% để ăn khớp hoàn hảo với đĩa xích.
- Dẫn hướng xích mượt mà (Chain Guide): Thiết kế bộ dẫn hướng xích thông minh giúp xích tải luôn vận hành trơn tru trong khe, ngăn ngừa hiện tượng xoắn xích, kẹt xích hoặc trật bánh đĩa xích khi kéo.
Các Tùy Chọn Mở Rộng (Optional)
Để tối ưu hóa cho từng nhu cầu làm việc đặc thù, nhà sản xuất Daesan cung cấp thêm các tùy chọn cao cấp cho dòng DSN bao gồm:
- Thiết bị chống quá tải (Overload protection device): Hệ thống ly hợp trượt (slip clutch system) tích hợp bên trong pa lăng, tự động kích hoạt ngăn chặn hành vi kéo quá tải để bảo vệ an toàn cho người và thiết bị.
- Túi đựng xích tải (Chain box): Ngăn không cho xích tải bị chùng, trùng xuống sàn hoặc dính bẩn trong quá trình nâng hạ.
- Bạt che thời tiết (Weather cover): Bảo vệ toàn bộ thân pa lăng khỏi các tác nhân ngoại cảnh xấu từ môi trường, chống ăn mòn rỉ sét và kéo dài tuổi thọ sử dụng.
- Xích tải mạ Niken không điện (Electroless nickel plated load chain): Tăng cường khả năng chống oxy hóa vượt trội cho xích tải.
- Kéo dài xích theo yêu cầu: Cho phép tùy chọn nối dài cả xích tải (Load chain) và xích kéo tay (Hand chain) tùy theo cao độ thực tế của công trình.
Thông Số Kỹ Thuật Tổng Quan
| MODEL NO : | DSN0.5 | DSN1 | DSN1.5 | DSN2N | DSN2 | DSN3 | DSN5 | |
| Capacity | Ton | 0.5 | 1 | 1.5 | 2 | 2 | 3 | 5 |
| Chainfall | No. | 1 | 1 | 1 | 2 | 1 | 2 | 2 |
| Standard lift | m | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 |
| Load chain dia. | mm | 6.3 × 19.1 | 6.3 × 19.1 | 7.1 × 21.0 | 6.3 × 19.1 | 7.9 × 23.0 | 7.1 × 21.0 | 9.0 × 27.0 |
| Hand chain | mm | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 |
| Net weight | Kg | 11 | 12 | 14 | 18 | 22 | 23 | 41 |
| Pulling efforts | Kg | 18 | 33 | 34 | 33 | 34 | 35 | 39 |
| A | mm | 147 | 147 | 147 | 150 | 184 | 147 | 185 |
| B | mm | 145 | 145 | 164 | 179 | 187 | 206 | 258 |
| C | mm | 310 | 330 | 360 | 430 | 380 | 480 | 620 |
| D | mm | 26 | 30 | 33 | 38 | 38 | 42 | 45 |
| MODEL NO : | DSN7.5 | DSN10 | DSN15 | DSN20 | DSN25 | DSN30 | DSN40 | |
| Capacity | Ton | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
| Chainfall | No. | 3 | 4 | 6 | 8 | 10 | 12 | 16 |
| Standard lift | m | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| Load chain dia. | mm | 9.0 × 27.0 | 9.0 × 27.0 | 9.0 × 27.0 | 9.0 × 27.0 | 9.0 × 27.0 | 9.0 × 27.0 | 9.0 × 27.0 |
| Hand chain | mm | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 | 5.0 × 22.8 |
| Net weight | Kg | 63 | 86 | 131.5 | 209 | 393 | 536 | 696 |
| Pulling efforts | Kg | 40 | 41 | 41 × 2 | 41 × 2 | 41 × 2 | 41 × 2 | 41 × 2 |
| A | mm | 185 | 185 | 212 | 212 | 388 | 426 | 502 |
| B | mm | 367 | 367 | 745 | 873 | 798 | 798 | 798 |
| C | mm | 720 | 820 | 850 | 970 | 1500 | 1870 | 1960 |
| D | mm | 63 | 86 | 132 | 178 | 85 | 95 | 95 |
1.2. Pa Lăng Xích Kéo Tay Chống Tia Lửa Điện Daesan Dòng EXDSN
⚠️ GIẢI PHÁP CHUYÊN DỤNG PHÒNG CHỐNG CHÁY NỔ:
Dòng sản phẩm EXDSN Series (Spark Resistant Chain Block) được thiết kế đặc biệt để sử dụng trong các ngành công nghiệp xử lý vật liệu như hóa dầu, thực phẩm và dược phẩm. Đây là những môi trường làm việc có sự xuất hiện của các loại khí gas hoặc bụi dễ cháy, nơi mà các tia lửa điện tuyệt đối không được phép xảy ra để ngăn ngừa nguy cơ hỏa hoạn và cháy nổ.
Dòng sản phẩm EXDSN Series (Spark Resistant Chain Block) được thiết kế đặc biệt để sử dụng trong các ngành công nghiệp xử lý vật liệu như hóa dầu, thực phẩm và dược phẩm. Đây là những môi trường làm việc có sự xuất hiện của các loại khí gas hoặc bụi dễ cháy, nơi mà các tia lửa điện tuyệt đối không được phép xảy ra để ngăn ngừa nguy cơ hỏa hoạn và cháy nổ.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Vật liệu chống phát tia lửa (Spark-Resistant Suspension): Toàn bộ hệ thống treo cẩu bao gồm cả móc trên và móc nâng dưới đều được chế tạo bằng đồng thau đúc nguyên khối (Solid bronze - mã vật liệu HBsC4) hoặc được phủ một lớp mạ đồng đặc biệt. Thiết kế này giúp triệt tiêu hoàn toàn khả năng phát ra tia lửa khi có va chạm cơ học tại điểm tiếp xúc.
- Hệ thống xích tải cao cấp (Premium Chains): Thiết bị được trang bị xích kéo tay làm bằng thép không gỉ (Stainless steel hand chain) kết hợp cùng xích tải lực được mạ niken đặc biệt (Nickel plated load chain) hoặc xích tải bằng thép không gỉ (Stainless steel load chain), đảm bảo độ bền kéo vượt trội và chống ăn mòn tối đa.
- Xử lý bề mặt mạ Niken toàn diện (Nickel Plated Components): Các bộ phận cơ khí quan trọng chuyển động bên ngoài bao gồm đĩa xích tải (Load sheave), các tấm ốp hông (Side plates), bánh xe xích kéo tay (Hand wheel) và nắp che cụm bánh răng truyền động (Gear cover) đều được xử lý mạ niken cao cấp.
- Ly hợp chống quá tải (Overload Protect Slip Clutch): Tích hợp sẵn cơ cấu ly hợp trượt bảo vệ quá tải bên trong thân pa lăng, đóng vai trò như một thiết bị an toàn tự động ngắt truyền động khi người vận hành cố tình kéo vật vượt quá tải trọng định mức của thiết bị.
- Chốt chặn rơi và đệm cao su bảo vệ (Drop stop & Rubber bumpers): Tăng cường khả năng chống chịu va đập vật lý tại công trường, bảo vệ kết cấu vỏ và cơ cấu cơ khí không bị móp méo hay biến dạng khi có sự cố va quệt.
Các Tùy Chọn Mở Rộng Tùy Chọn (Options)
- Túi đựng xích bằng vải bạt (Canvas chain bag): Đi kèm khung đỡ bằng thép không gỉ (Stainless steel bracket) giúp giữ xích tải gọn gàng, ngăn xích bị chùng xuống sàn và bảo vệ xích tải khỏi các tạp chất độc hại bám vào từ môi trường.
- Bạt che thời tiết (Weather cover): Bảo vệ toàn bộ phần thân vỏ pa lăng khỏi nước mưa, bụi bẩn ngoại cảnh, ngăn ngừa rỉ sét và kéo dài tuổi thọ vận hành cho thiết bị.
- Nối dài xích theo yêu cầu: Hỗ trợ thay đổi chiều dài tùy chọn cho cả xích tải lực (Load chain) và xích kéo tay (Hand chain) phù hợp với cao độ thực tế của nhà xưởng.
Thông Số Kỹ Thuật Dòng EXDSN
| Hạng mục | Thông số chi tiết kỹ thuật |
|---|---|
| Tên sản phẩm | Pa lăng xích kéo tay chống tia lửa điện (Spark Resistant Chain Block) |
| Thương hiệu | DAESAN INOTEC (Hàn Quốc) |
| Mã dòng sản phẩm (Model) | EXDSN |
| Các mức tải trọng sản xuất | Hỗ trợ các mức tải trọng tiêu chuẩn bao gồm: 1t, 2t, 3t, 5t, 10t (Từ 1 tấn đến tối đa 10 tấn) |
| Vật liệu chế tạo móc cẩu | Đồng thau đúc nguyên khối (Solid bronze HBsC4), đồng phủ phosphor hoặc thép không gỉ tùy theo yêu cầu đặt hàng |
| Kết hợp di chuyển dầm | Có thể kết hợp mượt mà với dòng con chạy chống cháy nổ EXDP (Con chạy trơn) hoặc EXDG (Con chạy bánh răng) của Daesan để di chuyển dọc dầm chữ I. |
| MODEL NO ： EX DSN | 1 | 2 | 3 | 5 | 10 | |
| Capacity (Nickel plated load chain) | (ton) | 1 | 2 | 3 | 5 | 10 |
| Hand chain force | (kg) | 33 | 34 | 35 | 39 | 41 |
| Hand chain operation length | (m) | 2.5 | 3 | 3 | 3 | 3.5 |
| Number of chain falls | (no.) | 1 | 1 | 2 | 2 | 4 |
| Load chain size | (mm) | 6.3 x 19.1 | 7.9 x 23.0 | 7.1 x 21.0 | 9.0 x 27.0 | 9.0 x 27.0 |
| Min headroom (C) | (mm) | 330 | 380 | 480 | 620 | 820 |
| A（Dimension） | (mm) | 147 | 184 | 147 | 185 | 185 |
| B | (mm) | 145 | 187 | 206 | 258 | 367 |
| D | (mm) | 30 | 38 | 42 | 45 | 53 |
| Net weight with standard lift | (kg) | 12 | 22 | 23 | 41 | 95 |
| Net weight per m additional lift | (kg) | 1.36 | 1.86 | 2.7 | 4.02 | 7.54 |
1.3. Pa Lăng Lắc Tay Daesan Dòng NDF (Hàn Quốc)
Dòng sản phẩm pa lăng lắc tay NDF Series (Lever Hoist) là thế hệ pa lăng mới nhất vừa được ra mắt của Daesan Inotec. Sản phẩm được cải tiến vượt bậc so với các dòng thiết bị lắc tay truyền thống nhờ tích hợp cơ chế tự do xích tải hoàn toàn (Fully Free Mechanism), giúp tối ưu hóa công năng sử dụng, mang lại sự tiện lợi vượt mong đợi và nâng cao hệ số an toàn cho người lao động.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Kết cấu siêu nhẹ từ linh kiện đúc khuôn (Die-cast Component): Trọng lượng toàn thân pa lăng được giảm thiểu đáng kể nhờ ứng dụng vật liệu thép hợp kim đặc biệt kết hợp với công nghệ chế tạo các linh kiện dạng đúc khuôn (die-cast). Nhờ đó, thiết bị có kiểu dáng vô cùng nhỏ gọn, tính cơ động cao, cực kỳ thuận tiện khi mang vác di chuyển tại công trường.
- Cơ chế tự do xích tải hoàn toàn (Fully Free Mechanism): Đây là điểm đắt giá nhất của dòng NDF. Khi thiết bị ở trạng thái không có tải (trạng thái trung lập), người vận hành có thể tự do kéo, điều chỉnh xích tải lên hoặc xuống một cách nhanh chóng và cực kỳ mượt mà mà không cần chạm tay kích hoạt chế độ tự do như các dòng cũ. Việc này giúp tiết kiệm thời gian định vị móc cẩu và tối đa hóa hiệu suất làm việc.
- Bánh răng đúc dập nguội (Cold Forged Integrated Gears): Hệ thống bánh răng truyền động tích hợp bên trong được sản xuất bằng công nghệ dập nguội tiên tiến (áp dụng cho các model tải trọng 3/4t, 1.5t, 2t). Phương pháp này mang lại độ chính xác cơ khí cực cao và gia tăng độ bền, tuổi thọ làm việc cho cụm nhông bánh răng.
- Hộp che bánh răng thiết kế lồi (Protruding Type Gear Case): Phần vỏ hộp bảo vệ cụm bánh răng được thiết kế dạng lồi đặc trưng. Kết cấu hình học này giúp phân tán lực va đập vật lý bên ngoài tốt hơn, bảo vệ an toàn cho hệ thống truyền động bên trong và tăng độ bền tổng thể.
- Tấm gia cường liên kết khung vỏ (Side Plate Welded): Khung vỏ và hai tấm ốp hông (Frame/Side plate) bằng thép cứng được gia cố thêm các mối hàn cường lực. Thiết kế vững chắc này giúp cố định hoàn hảo cơ cấu cơ khí bên trong, giảm thiểu hiện tượng vặn xoắn khung khi chịu tải nặng.
- Móc cẩu thông minh và điểm giữ móc (Hook Storage Point): Toàn bộ móc cẩu đều được rèn dập nóng, xử lý nhiệt chịu lực và có khả năng xoay 360 độ kèm chốt an toàn. Đặc biệt, dòng NDF được trang bị một điểm lưu trữ móc cẩu tiện lợi ngay trên thân, giúp người dùng cố định móc nhanh chóng trong quá trình vận chuyển, bảo vệ móc, chốt và xích tải không bị va đập trầy xước.
- Hệ thống phanh tải cơ học lò xo đơn (Single Spring Brake): Hệ thống phanh tải cơ học (Mechanical Load Brake) có khả năng giữ cố định vật nâng một cách tuyệt đối an toàn tại bất kỳ vị trí nào. Việc áp dụng cơ cấu phanh lò xo đơn giúp đơn giản hóa cấu trúc kỹ thuật nhưng lại làm tăng tính ổn định, giảm thiểu lỗi kẹt phanh.
- Tay cầm bọc cao su chống trượt (Rubber Grip Handle): Phần tay gạt được bọc một lớp cao su cao cấp dạng nhám giúp người lao động cầm nắm chắc chắn, chống trơn trượt hiệu quả ngay cả khi tay dính dầu mỡ hoặc ra mồ hôi.
Thông Số Kỹ Thuật Dòng NDF
| Hạng mục | Thông số chi tiết kỹ thuật |
|---|---|
| Tên sản phẩm | Pa lăng lắc tay thế hệ mới (Lever Hoist) |
| Thương hiệu | DAESAN INOTEC (Hàn Quốc) |
| Mã dòng sản phẩm (Model) | NDF |
| Các mức tải trọng sản xuất (Items) | Sản xuất đa dạng các mức tải trọng từ nhỏ đến lớn: 0.8t, 1.5t, 2t, 3t, 6t, 9t, 12t (Từ 0.8 tấn đến tối đa 12 tấn) |
| Tiêu chuẩn xích tải (Load Chain) | Xích tải thép hợp kim hàn điện, xử lý nhiệt chuyên sâu tăng khả năng chống mài mòn và chịu lực kéo căng lớn. Kích thước mắt xích đồng đều tuyệt đối nhằm ăn khớp hoàn hảo với đĩa xích. |
| Tùy chọn móc cẩu mở rộng | Cung cấp 3 kiểu thiết kế móc tùy chọn cho các môi trường đặc thù: - Loại A (Rivet type): Kiểu chốt đinh tán (Cấu hình tiêu chuẩn). - Loại B (Welded type): Kiểu hàn gia cường (Khuyên dùng để tối ưu độ bền kéo cứng). - Loại C (Beam type): Kiểu móc kẹp dầm (Chuyên dụng cho các công tác lắp ráp kết cấu thép tại các nhà máy đóng tàu). |
| Lựa chọn đi kèm (Options) | Hỗ trợ tùy chọn nối dài chiều dài xích tải theo yêu cầu thực tế của công trình. |
1.4. Pa Lăng Lắc Tay Daesan Dòng NDM (Hàn Quốc)
Dòng NDM Series là pa lăng lắc tay bánh cóc bền bỉ, nhẹ, tích hợp tính năng free-chaining (kéo xích tự do) và tay cầm xoay 360 độ, mang đến giải pháp nâng hạ linh hoạt và an toàn.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật- Cơ chế xích tự do: Kéo xích nhanh khi không tải.
- An toàn cao: Hệ thống ly hợp trượt bảo vệ quá tải.
- Độ bền cao: Bánh răng dập nguội, vỏ thép, khung gia cường, nắp bánh răng lồi.
- Phanh cơ học: Giữ tải chắc chắn ở mọi vị trí.
- Tiện ích: Móc cẩu có chốt, tay cầm bọc cao su chống trượt.
Thông Số Kỹ Thuật Dòng NDM
| MODEL NO : | NDM08 | NDM15 | NDM20 | NDM30 | NDM60 | NDM90 | NDM120 | |
| Capacity(SWL) | (ton) | 0.8 | 1.5 | 2 | 3 | 6 | 9 | 12 |
| Chain fall | (no.) | 1 | 1 | 1 | 1 | 2 | 3 | 4 |
| Standard lift | (m) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Load chain dia. | (mm) | 6.3 x 19.1 | 7.1 x 21.0 | 7.1 x 21.0 | 9.0 x 27.0 | 9.0 x 27.0 | 9.0 x 27.0 | 9.0 x 27.0 |
| Net weight | (kg) | 7 | 10.5 | 11 | 17.5 | 29 | 56 | 74 |
| Pulling efforts | (kg) | 30 | 30 | 40 | 37 | 38 | 39 | 40 |
| A | (mm) | 155.5 | 168.5 | 168.5 | 201 | 201 | 201 | 201 |
| B | (mm) | 121 | 141.5 | 141.5 | 172.5 | 241 | 349 | 349 |
| C | (mm) | 329.5 | 379 | 395 | 465 | 615 | 775 | 880 |
| D | (mm) | 273 | 386 | 386 | 386 | 386 | 386 | 386 |
| E | (mm) | 102 | 107 | 107 | 117 | 117 | 117 | 117 |
| F | (mm) | 38 | 45 | 45 | 52 | 70 | 131 | 131 |
| G | (mm) | 25 | 28 | 30 | 38 | 46 | 57 | 79 |
1.5. Pa Lăng Lắc Tay Daesan Dòng D1 (Hàn Quốc)
Dòng D1 Series của Daesan Inotec (Hàn Quốc) là thiết bị nâng hạ/kéo trượt tin cậy, nổi bật với thiết kế bền bỉ, gọn nhẹ, chuyên dụng cho công trường và nhà xưởng công nghiệp.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật- Kết cấu: Khung thép chắc chắn, móc cẩu rèn dập nóng chịu lực, xoay 360 độ.
- Phanh: Hệ thống phanh cơ học (Mechanical Load Brake) giữ tải an toàn tuyệt đối.
- Vận hành: Xích tải hợp kim G80, bánh răng/đĩa xích tối ưu lực kéo.
- Điều khiển: Dễ dàng chuyển đổi các chế độ nâng/hạ/xả xích tự do.
- Tay cầm: Bọc cao su chống trơn trượt.
Thông Số Kỹ Thuật Dòng D1
| MODEL NO : | D08 | D15 | D20 | D30 | D60 | D90 | D120 | |
| Capacity(SWL) | (ton) | 0.75 | 1.5 | 2 | 3 | 6 | 9 | 12 |
| Chain fall | (no.) | 1 | 1 | 1 | 1 | 2 | 3 | 4 |
| Standard lift | (m) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Load chain dia. | (mm) | 6.3 x 19.1 | 7.1 x 21.0 | 7.1 x 21.0 | 9.0 x 27.0 | 9.0 x 27.0 | 9.0 x 27.0 | 9.0 x 27.0 |
| Net weight | (kg) | 7 | 10 | 10.5 | 17 | 28 | 56 | 73 |
| Pulling efforts | (kg) | 16 | 18 | 24 | 33 | 35 | 37 | 39 |
| A | (mm) | 147 | 163 | 163 | 192 | 192 | 192 | 192 |
| B | (mm) | 147 | 147 | 147 | 181 | 248 | 356 | 356 |
| C | (mm) | 295 | 325 | 350 | 430 | 590 | 700 | 810 |
| D | (mm) | 260 | 370 | 370 | 370 | 370 | 370 | 370 |
| G | (mm) | 26 | 33 | 38 | 42 | 46 | 45 | 52 |
1.6. Con Chạy Dầm Daesan Dòng DP & DG (Hàn Quốc)
Hệ thống con chạy dầm chữ I thủ công dòng DP & DG Series được Daesan chế tạo dựa trên sự tin tưởng của khách hàng trong suốt hơn 40 năm qua. Thiết bị thường được sử dụng kết hợp mượt mà với pa lăng xích kéo tay (Chain Block) hoặc pa lăng điện để di chuyển cụm tải trọng dọc theo dầm treo.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật- Vòng bi cao cấp bôi trơn vĩnh viễn (Bearings): Sử dụng hệ thống vòng bi cầu một hàng (single row ball bearings) có nắp che bảo vệ (shielded). Vòng bi được bôi trơn sẵn cho toàn bộ vòng đời giúp thiết bị vận hành êm ái, trơn tru và hoàn toàn không tốn chi phí bảo dưỡng.
- Bánh xe biên dạng bo tròn (Crown Tread Wheels): Thiết kế biên dạng chạy của bánh xe dạng bo góc (crown tread) cho phép con chạy vận hành linh hoạt và ăn khớp hoàn hảo trên cả bề mặt dầm phẳng hoặc dầm nghiêng, đồng thời gia tăng đáng kể độ bền cơ học cho bánh xe.
- Trục treo cân bằng lực (Suspension Lug): Trục treo pa lăng được thiết kế dạng khớp xoay liên kết (pivot mounted suspension shaft), giúp tự động phân bổ đều lực tải trọng lên tất cả các bánh xe, ngăn chặn hiện tượng dồn tải gây vênh lệch dầm hoặc kẹt bánh.
- Hộp bảo vệ xích tải hạng nặng (Hand Chain Box): Đối với phiên bản con chạy bánh răng dòng DG có tải trọng từ 20 tấn trở lên, nhà sản xuất trang bị sẵn một hộp bảo vệ xích kéo tay chuyên dụng nhằm tăng cường độ an toàn và che chắn hệ thống truyền động tốt hơn.
- Thích ứng linh hoạt và trọng lượng nhẹ: Kết cấu cơ khí của hệ con chạy Daesan rất nhẹ nhưng cực kỳ chắc chắn, dễ dàng căn chỉnh khoảng cách độ rộng để thích ứng vừa vặn với nhiều quy cách khổ dầm chữ I khác nhau.
Các Tùy Chọn Mở Rộng Tùy Chọn (Options)
Nhà sản xuất Daesan hỗ trợ các tùy biến nâng cao theo đơn đặt hàng thiết kế riêng của công trình bao gồm:
- Khổ rộng dầm đặc biệt (Special beam width made-to-order): Gia công kích thước trục và khoảng cách bánh xe theo thông số phi tiêu chuẩn của hệ dầm nhà xưởng khách hàng.
- Nối dài xích kéo tay (Chain extension): Thay đổi chiều dài sợi xích kéo tay của dòng con chạy bánh răng DG linh hoạt theo cao độ thực tế của trần nhà xưởng.
- Phiên bản chống cháy nổ (EXDP hoặc EXDG): Chế tạo đặc biệt bằng vật liệu chống phát tia lửa điện và phủ lớp chống cháy để ứng dụng trong phòng sạch, kho hóa chất hoặc hầm mỏ.
Thông Số Kỹ Thuật Tổng Quan
| MODEL NO : | DP(Plain trolley) | DP05 | DP1 | DP2 | DP3 | DP5 | DP10 | N/A | N/A | N/A | N/A |
| DG(Geard trolley) | N/A | DG1 | DG2 | DG3 | DG5 | DG10 | DG15 | DG20 | DG30 | DG40 | |
| Capacity | (ton) | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30 | 40 |
| Hand chain operation length | (m) | N/A | 2.5 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| Min curve radius | (mm) | 1000 | 1300 | 1500 | 2000 | 2500 | 2600 | 3000 | N/A | N/A | N/A |
| A | (mm) | 174 | 233 | 271 | 312 | 352 | 352 | 505 | 1131 | 1312 | 1312 |
| B | (mm) | 90 | 122 | 142 | 163 | 183 | 183 | 255 | 712 | 776 | 776 |
| C | (mm) | 142.5 | 142.5 | 160 | 168.5 | 184.5 | 249 | 211 | 291.5 | 302 | 302 |
| D | (mm) | 76 | 76 | 93 | 100.5 | 115 | 126 | N/A | N/A | N/A | N/A |
| E | (mm) | 55 | 80 | 100 | 113 | 125 | 125 | 254 | 150 | 154 | 154 |
| F | (mm) | 129.5 | 128 | 165 | 190 | 230 | 253.5 | 337.5 | 434 | 457.5 | 457.5 |
| G | (mm) | 45 | 45 | 60 | 67 | 77 | 70 | 80 | 122 | 122 | 122 |
| H | (mm) | N/A | 164 | 176 | 183 | 198.5 | 199.5 | 283 | 291.5 | 302 | 302 |
| I | (mm) | 75-125 | 75-125 | 100-150 | 100-150 | 125-175 | 125-200 | 175-200 | 175-200 | 175-200 | 175-200 |
| Net weight DP TYPE (Standard) | (kg) | 6 | 10 | 18.5 | 29 | 45 | 68 | N/A | N/A | N/A | N/A |
| Net weight DG TYPE (Standard) | (kg) | N/A | 14 | 23 | 35 | 50 | 78 | 210 | 320 | 450 | 500 |
1.7. Con Chạy Dầm Chống Cháy Nổ Daesan Dòng EXDP & EXDG
⚠️ GIẢI PHÁP AN TOÀN TRONG MÔ TRƯỜNG DỄ CHÁY NỔ:
Tương tự như dòng pa lăng xích EXDSN, các dòng con chạy EXDP & EXDG Series được ứng dụng các vật liệu chống cháy, chống phát tia lửa điện chuyên dụng nhằm ngăn ngừa triệt để nguy cơ cháy nổ và hỏa hoạn. Đây là thiết bị bắt buộc phải có khi vận hành nâng hạ tại các khu vực có nồng độ khí gas hoặc bụi dễ bắt lửa cao.
Tương tự như dòng pa lăng xích EXDSN, các dòng con chạy EXDP & EXDG Series được ứng dụng các vật liệu chống cháy, chống phát tia lửa điện chuyên dụng nhằm ngăn ngừa triệt để nguy cơ cháy nổ và hỏa hoạn. Đây là thiết bị bắt buộc phải có khi vận hành nâng hạ tại các khu vực có nồng độ khí gas hoặc bụi dễ bắt lửa cao.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Bánh xe bằng đồng thau đúc nguyên khối (Solid Bronze Wheels): Điểm cốt lõi giúp chống phát tia lửa nằm ở cụm bánh xe di chuyển. Toàn bộ các bánh xe của dòng EXDP/EXDG đều được chế tạo bằng đồng thau đúc nguyên khối chịu lực, triệt tiêu hoàn toàn khả năng phát ra tia lửa do ma sát cơ học khi lăn trên bề mặt ray dầm thép.
- Tấm ốp hông mạ Niken cao cấp (Nickel Plated Trolley Plates): Hai tấm ốp hông và cấu trúc khung xương kim loại của con chạy được xử lý bề mặt bằng công nghệ mạ niken không điện (electroless nickel plated). Lớp phủ này mang lại khả năng bảo vệ chống ăn mòn xuất sắc (mức Cơ bản đến Trung bình) trong các môi trường ẩm ướt hoặc tiếp xúc với hóa chất xâm thực mạnh.
- Vòng bi kín bôi trơn trọn đời (Shielded Bearings): Hệ thống bánh xe tích hợp vòng bi cầu một hàng có nắp che bảo vệ chống bụi và nước. Vòng bi được tra sẵn mỡ bôi trơn cho toàn bộ vòng đời thiết bị, giúp hệ thống vận hành cực kỳ nhẹ nhàng, giảm thiểu tối đa lực đẩy/kéo và hoàn toàn không cần bảo dưỡng.
- Trục treo phân bổ tải trọng đều (Suspension Lug): Trục treo pa lăng dạng khớp bản lề xoay (pivot mounted suspension shaft) có tác dụng tự động điều chỉnh cân bằng, phân phối trọng lượng hàng hóa đồng đều lên tất cả các bánh xe di chuyển, ngăn hiện tượng dồn lực cục bộ làm hư hại bánh xe hoặc cánh dầm.
- Chốt chặn rơi và đệm cao su giảm chấn (Drop Stop & Rubber Bumpers): Tích hợp sẵn cơ cấu chốt chặn chống rơi (Drop stop) để bảo vệ thiết bị không bị trượt khỏi dầm treo trong tình huống bất ngờ, đi kèm cụm cao su giảm chấn (Rubber bumpers) giúp triệt tiêu lực va đập vật lý khi con chạy di chuyển đến điểm chặn cuối của đường ray dầm.
- Bánh xe đa năng (Universal Wheels Profiles): Biên dạng bánh xe thông minh được thiết kế đặc biệt giúp con chạy bám dính và di chuyển hoàn hảo trên cả các hệ dầm có cánh phẳng hoặc cánh dầm nghiêng (tapered flanges).
Các Tùy Chọn Mở Rộng Theo Yêu Cầu (Options)
- Mở rộng khổ rộng dầm (Larger flange width optional): Nhà sản xuất hỗ trợ thiết kế và gia công trục treo dài hơn phục vụ cho các hệ dầm chữ I, dầm chữ H có kích thước khổ cánh phi tiêu chuẩn hoặc siêu lớn.
- Nối dài xích kéo tay cho dòng DG: Cho phép thay đổi chiều dài sợi xích kéo tay truyền động của con chạy bánh răng (Geared trolley hand chain) linh hoạt theo chiều cao treo dầm thực tế của nhà xưởng.
Thông Số Kỹ Thuật Dòng EXDP & EXDG
| MODEL NO : | EX DP | 1 | 2 | 3 | 5 | 10 |
| EX DG | 1 | 2 | 3 | 5 | 10 | |
| Capacity | (ton) | 1 | 2 | 3 | 5 | 10 |
| Hand chain force | (kg) | 10 | 16 | 20 | 20 | 19 |
| Hand chain operation length | (m) | 2.5 | 3 | 3 | 3 | 3.5 |
| Flange width | (mm) | 75 - 125 | 100 - 150 | 100 - 150 | 125 - 175 | 125 - 200 |
| Min curve radius | (mm) | 1300 | 1500 | 2000 | 2500 | 2600 |
| A | (mm) | 399 | 439 | 480 | 519 | 536 |
| B | (mm) | 122 | 142 | 163 | 183 | 183 |
| C | (mm) | 221.5 | 253 | 269.5 | 300.5 | 376 |
| D | (mm) | 142.5 | 160 | 169 | 185.5 | 249 |
| E | (mm) | 79 | 93 | 100.5 | 116 | 127 |
| G | (mm) | 80 | 100 | 113 | 125 | 125 |
| I | (mm) | 49 | 63 | 78.5 | 97.5 | 106 |
| K | (mm) | 26 | 32 | 38 | 50 | 70 |
| L | (mm) | 305.5 | 336 | 351.5 | 383 | 448.5 |
| M | (mm) | 22 | 32 | 40 | 45 | 60 |
| Net weight EXDP TYPE (Standard) | (kg) | 15 | 25 | 38 | 48 | 69 |
| Net weight EXDG TYPE (Standard) | (kg) | 18 | 28 | 40 | 58 | 79 |
1.8. Tời Cáp Quay Tay / Tifor Kéo Cáp Daesan Dòng DW (Hàn Quốc)
⛰️ GIẢI PHÁP TỐI ƯU CHO KHU VỰC ĐỊA HÌNH PHỨC TẠP:
Dòng sản phẩm DW Series (Wire Rope Winch) là dòng tời cơ học hoạt động hoàn toàn bằng lực cần gạt tay, không phụ thuộc vào nguồn điện. Đây là giải pháp lý tưởng phục vụ cho các công tác nâng hạ, kéo căng, định vị vật tư tại các khu vực công trường xây dựng, vùng núi cao địa hình hiểm trở.
Dòng sản phẩm DW Series (Wire Rope Winch) là dòng tời cơ học hoạt động hoàn toàn bằng lực cần gạt tay, không phụ thuộc vào nguồn điện. Đây là giải pháp lý tưởng phục vụ cho các công tác nâng hạ, kéo căng, định vị vật tư tại các khu vực công trường xây dựng, vùng núi cao địa hình hiểm trở.
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật
- Thiết kế tách rời tối ưu tính cơ động (Maximize Mobility): Phần thân máy tời chính và hệ thống dây cáp thép được thiết kế hoàn toàn tách rời nhau. Đặc điểm này giúp tối đa hóa khả năng di chuyển linh hoạt, giảm tải trọng lượng khi mang vác và giúp quá trình lắp đặt tại công trường diễn ra cực kỳ nhanh chóng, gọn nhẹ.
- Kết cấu siêu nhẹ và bền bỉ (Lightweight & Durable): Thân tời được chế tạo từ vật liệu hợp kim cao cấp có trọng lượng nhẹ nhưng sở hữu độ bền cơ học cực cao, chịu được tần suất làm việc nặng liên tục tại các môi trường thời tiết khắc nghiệt ngoài trời.
- Xử lý nhiệt cường lực siêu cứng (Solid Durability): Toàn bộ các bộ phận truyền động cơ khí cốt lõi bên trong máy đều trải qua quy trình xử lý nhiệt luyện cường độ mạnh, mang lại kết cấu robust vững chắc giúp thiết bị chịu được cả các tình huống vận hành quá mức cho phép tại công trường.
- Vận hành gạt cần đơn giản (Simple Operation): Máy hoạt động thông qua một cơ cấu cần gạt tay (lever) vận hành rất đơn giản và nhẹ nhàng, cho phép người lao động điều khiển nhịp nhàng chu trình nâng, kéo hoặc định vị chính xác tải trọng ở cự ly rất xa tùy thuộc vào chiều dài cáp.
- Móc cẩu tiện lợi và an toàn (Hook Type): Hệ thống móc treo cẩu được rèn xử lý nhiệt chịu lực cao, tích hợp chốt chặn an toàn giúp thao tác móc nối và giữ cố định điểm tựa cực kỳ dễ dàng, nhanh chóng.
- Không giới hạn chiều dài cáp: Điểm vượt trội của dòng tifor lắc cáp này là kết cấu cho xích/cáp chạy xuyên qua thân máy, giúp thiết bị không bị giới hạn dung lượng cuốn cáp giống như các dòng tời tang cuốn thông thường. Có thể tăng gấp đôi tải trọng nâng bằng cách sử dụng kết hợp với cụm puli chuyển hướng (deflection sheaves).
Các Tùy Chọn Mở Rộng Theo Yêu Cầu (Options)
- Nối dài chiều dài dây cáp (Wire extension): Chiều dài cuộn cáp tiêu chuẩn đi kèm máy thông thường là 20 mét (đối với bản 1.6 tấn) và 10 mét (đối với bản 3.2 tấn). Khách hàng có thể tùy chọn đặt hàng nối dài dây cáp thép phi tiêu chuẩn theo khoảng cách thực tế của công trình.
Thông Số Kỹ Thuật Dòng DW
| MODEL NO : | DW15 | DW35 | |
| Capacity(SWL) | (ton) | 1.6 | 3.2 |
| Wire rope dia. | (mm) | IWRC 11.6 | IWRC 16.0 |
| Casing of material | SPC | AL casting | |
| Transmission speed | (m/min) | 3 | 3 |
| Pulling capacity | (ton) | 2.5 | 5 |
| Max. test to | (ton) | 3 | 6 |
| Breaking strength of wire | (ton) | 9.68 | 17.2 |
| Safety device | Safety hooks | Safety pins | |
| External dimension(W x L x H) | (cm) | 62 x 30 x 15 | 72 x 32 x 14 |
| Length of handle | (mm) | 1050 | 1210 |
| Net weight without wire | (kg) | 22 | 32 |
| A | (mm) | 556 | 675 |
| B | (mm) | 235 | 228 |
| C | (mm) | 350 | 343 |
| D | (mm) | 147 | 148 |
| E | (mm) | 43 | 28.5 |
Catalog Pa lăng kéo tay & Rùa kéo & Tifor căng cáp Daesan Hàn Quốc
Hướng dẫn sử dụng Pa lăng kéo tay Daesan Hàn Quốc
