Pa lăng kéo tay Daesan 2 tấn DSN2 / DSN2 Daesan Manual Chain Block

Danh Mục Các Dòng Sản Phẩm Nâng Hạ Daesan Inotec (Hàn Quốc)

Thương hiệu Daesan mang đến giải pháp nâng hạ toàn diện cho các ngành công nghiệp với hai phân hệ sản phẩm chính bao gồm Thiết bị nâng hạ thủ công (Manual Hoists) và Thiết bị nâng hạ bằng điện (Electric Hoists).

1. Các Dòng Pa Lăng Thiết Bị Nâng Thủ Công (Manual Hoist)

Dòng sản phẩm kết cấu mạnh mẽ, tính cơ động cao, hoạt động hoàn toàn bằng cơ học không phụ thuộc nguồn điện.

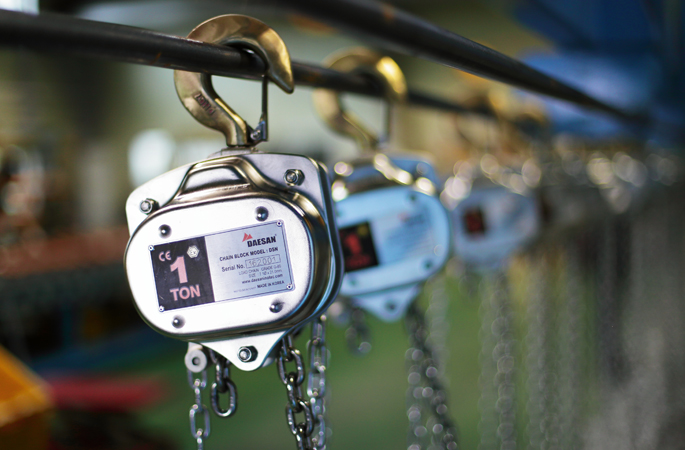

1.1. Pa Lăng Xích Kéo Tay Daesan Dòng DSN (Hàn Quốc)

Dòng sản phẩm pa lăng xích kéo tay DSN Series (Chain Block) là dòng thiết bị nâng hạ thủ công chiến lược của Daesan Inotec. Với hơn 40 năm kinh nghiệm sản xuất, Daesan tự hào nắm giữ thị phần số 1 tại Hàn Quốc về dòng sản phẩm này nhờ sở hữu công nghệ cơ khí chính xác và độ an toàn vượt trội.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Vỏ bảo vệ bằng thép cứng cáp (Covers): Lớp vỏ bảo vệ bằng thép bền bỉ, có thể dễ dàng tháo rời để kiểm tra và bảo trì. Thiết kế nắp che bánh xe xích và nắp che phanh giúp bảo vệ tối đa các cụm chi tiết bên trong khỏi bụi bẩn và nước mưa.

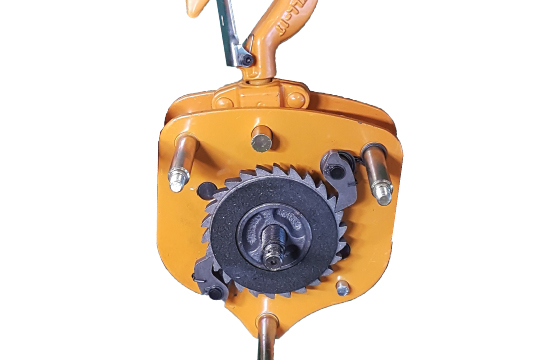

• Hệ thống phanh tải cơ học phanh kép (Double Pawl Brake System): Sự an toàn được đẩy lên mức tối đa nhờ hệ thống phanh cóc đôi (Double Pawl) kết hợp phanh tải cơ học. Cơ cấu này giúp giữ cố định tải trọng một cách an toàn đáng tin cậy ở bất kỳ vị trí dừng nào mà không bị trượt.
• Móc cẩu xoay 360 độ tiện lợi (Hooks): Toàn bộ móc cẩu (móc treo trên và móc nâng dưới) đều được chế tạo bằng phương pháp rèn dập nóng (drop forged) và xử lý nhiệt. Cả hai móc đều có khả năng xoay tự do 360 độ giúp dễ dàng định vị tải và được trang bị chốt an toàn dạng lò xo chắc chắn.
• Xích tải hợp kim siêu bền (Load Chain): Sử dụng xích hợp kim thép G80 hàn điện chất lượng cao, được xử lý nhiệt đặc biệt để tăng khả năng chống mài mòn và chịu lực kéo cực tốt. Kích thước mắt xích được gia công chuẩn xác và đồng đều 100% để ăn khớp hoàn hảo với đĩa xích.
• Dẫn hướng xích mượt mà (Chain Guide): Thiết kế bộ dẫn hướng xích thông minh giúp xích tải luôn vận hành trơn tru trong khe, ngăn ngừa hiện tượng xoắn xích, kẹt xích hoặc trật bánh đĩa xích khi kéo.

Các Tùy Chọn Mở Rộng (Optional)

Để tối ưu hóa cho từng nhu cầu làm việc đặc thù, nhà sản xuất Daesan cung cấp thêm các tùy chọn cao cấp cho dòng DSN bao gồm:

• Thiết bị chống quá tải (Overload protection device): Hệ thống ly hợp trượt (slip clutch system) tích hợp bên trong pa lăng, tự động kích hoạt ngăn chặn hành vi kéo quá tải để bảo vệ an toàn cho người và thiết bị.

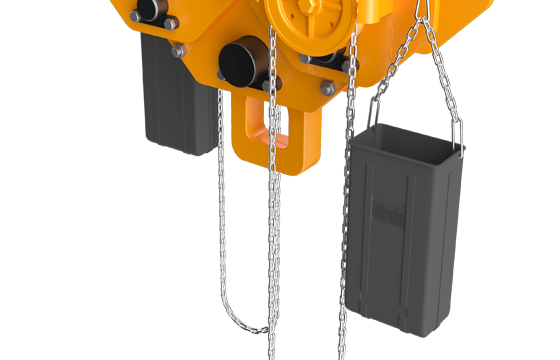

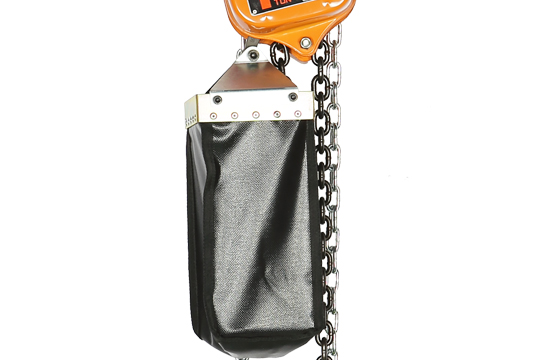

• Túi đựng xích tải (Chain box): Ngăn không cho xích tải bị chùng, trùng xuống sàn hoặc dính bẩn trong quá trình nâng hạ.

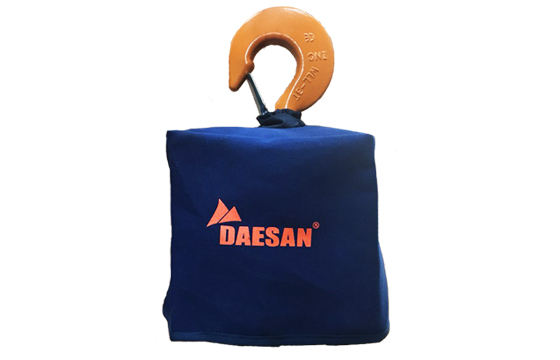

• Bạt che thời tiết (Weather cover): Bảo vệ toàn bộ thân pa lăng khỏi các tác nhân ngoại cảnh xấu từ môi trường, chống ăn mòn rỉ sét và kéo dài tuổi thọ sử dụng.
• Xích tải mạ Niken không điện (Electroless nickel plated load chain): Tăng cường khả năng chống oxy hóa vượt trội cho xích tải.
• Kéo dài xích theo yêu cầu: Cho phép tùy chọn nối dài cả xích tải (Load chain) và xích kéo tay (Hand chain) tùy theo cao độ thực tế của công trình.

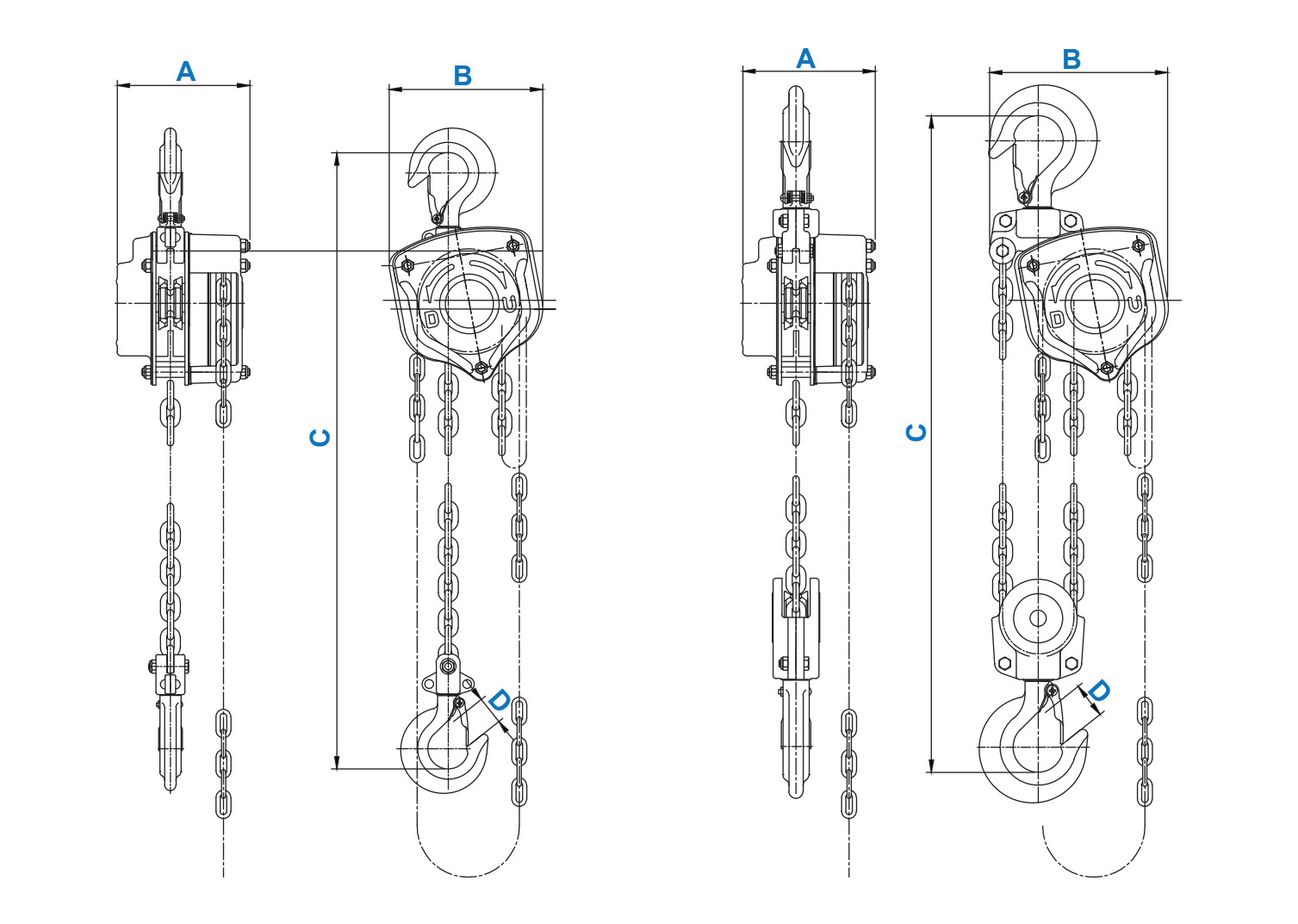

Thông Số Kỹ Thuật Tổng Quan

MODEL NO :		DSN0.5	DSN1	DSN1.5	DSN2N	DSN2	DSN3	DSN5
Capacity	Ton	0.5	1	1.5	2	2	3	5
Chainfall	No.	1	1	1	2	1	2	2
Standard lift	m	2.5	2.5	2.5	3	3	3	3
Load chain dia.	mm	6.3 × 19.1	6.3 × 19.1	7.1 × 21.0	6.3 × 19.1	7.9 × 23.0	7.1 × 21.0	9.0 × 27.0
Hand chain	mm	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8
Net weight	Kg	11	12	14	18	22	23	41
Pulling efforts	Kg	18	33	34	33	34	35	39
A	mm	147	147	147	150	184	147	185
B	mm	145	145	164	179	187	206	258
C	mm	310	330	360	430	380	480	620
D	mm	26	30	33	38	38	42	45

MODEL NO :		DSN7.5	DSN10	DSN15	DSN20	DSN25	DSN30	DSN40
Capacity	Ton	7.5	10	15	20	25	30	40
Chainfall	No.	3	4	6	8	10	12	16
Standard lift	m	3.5	3.5	3.5	3.5	3.5	3.5	3.5
Load chain dia.	mm	9.0 × 27.0	9.0 × 27.0	9.0 × 27.0	9.0 × 27.0	9.0 × 27.0	9.0 × 27.0	9.0 × 27.0
Hand chain	mm	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8	5.0 × 22.8
Net weight	Kg	63	86	131.5	209	393	536	696
Pulling efforts	Kg	40	41	41 × 2	41 × 2	41 × 2	41 × 2	41 × 2
A	mm	185	185	212	212	388	426	502
B	mm	367	367	745	873	798	798	798
C	mm	720	820	850	970	1500	1870	1960
D	mm	63	86	132	178	85	95	95

1.2. Pa Lăng Xích Kéo Tay Chống Tia Lửa Điện Daesan Dòng EXDSN

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Vật liệu chống phát tia lửa (Spark-Resistant Suspension): Toàn bộ hệ thống treo cẩu bao gồm cả móc trên và móc nâng dưới đều được chế tạo bằng đồng thau đúc nguyên khối (Solid bronze - mã vật liệu HBsC4) hoặc được phủ một lớp mạ đồng đặc biệt. Thiết kế này giúp triệt tiêu hoàn toàn khả năng phát ra tia lửa khi có va chạm cơ học tại điểm tiếp xúc.
• Hệ thống xích tải cao cấp (Premium Chains): Thiết bị được trang bị xích kéo tay làm bằng thép không gỉ (Stainless steel hand chain) kết hợp cùng xích tải lực được mạ niken đặc biệt (Nickel plated load chain) hoặc xích tải bằng thép không gỉ (Stainless steel load chain), đảm bảo độ bền kéo vượt trội và chống ăn mòn tối đa.
• Xử lý bề mặt mạ Niken toàn diện (Nickel Plated Components): Các bộ phận cơ khí quan trọng chuyển động bên ngoài bao gồm đĩa xích tải (Load sheave), các tấm ốp hông (Side plates), bánh xe xích kéo tay (Hand wheel) và nắp che cụm bánh răng truyền động (Gear cover) đều được xử lý mạ niken cao cấp.
• Ly hợp chống quá tải (Overload Protect Slip Clutch): Tích hợp sẵn cơ cấu ly hợp trượt bảo vệ quá tải bên trong thân pa lăng, đóng vai trò như một thiết bị an toàn tự động ngắt truyền động khi người vận hành cố tình kéo vật vượt quá tải trọng định mức của thiết bị.
• Chốt chặn rơi và đệm cao su bảo vệ (Drop stop & Rubber bumpers): Tăng cường khả năng chống chịu va đập vật lý tại công trường, bảo vệ kết cấu vỏ và cơ cấu cơ khí không bị móp méo hay biến dạng khi có sự cố va quệt.

Các Tùy Chọn Mở Rộng Tùy Chọn (Options)

• Túi đựng xích bằng vải bạt (Canvas chain bag): Đi kèm khung đỡ bằng thép không gỉ (Stainless steel bracket) giúp giữ xích tải gọn gàng, ngăn xích bị chùng xuống sàn và bảo vệ xích tải khỏi các tạp chất độc hại bám vào từ môi trường.
• Bạt che thời tiết (Weather cover): Bảo vệ toàn bộ phần thân vỏ pa lăng khỏi nước mưa, bụi bẩn ngoại cảnh, ngăn ngừa rỉ sét và kéo dài tuổi thọ vận hành cho thiết bị.
• Nối dài xích theo yêu cầu: Hỗ trợ thay đổi chiều dài tùy chọn cho cả xích tải lực (Load chain) và xích kéo tay (Hand chain) phù hợp với cao độ thực tế của nhà xưởng.

Thông Số Kỹ Thuật Dòng EXDSN

Hạng mục	Thông số chi tiết kỹ thuật
Tên sản phẩm	Pa lăng xích kéo tay chống tia lửa điện (Spark Resistant Chain Block)
Thương hiệu	DAESAN INOTEC (Hàn Quốc)
Mã dòng sản phẩm (Model)	EXDSN
Các mức tải trọng sản xuất	Hỗ trợ các mức tải trọng tiêu chuẩn bao gồm: 1t, 2t, 3t, 5t, 10t (Từ 1 tấn đến tối đa 10 tấn)
Vật liệu chế tạo móc cẩu	Đồng thau đúc nguyên khối (Solid bronze HBsC4), đồng phủ phosphor hoặc thép không gỉ tùy theo yêu cầu đặt hàng
Kết hợp di chuyển dầm	Có thể kết hợp mượt mà với dòng con chạy chống cháy nổ EXDP (Con chạy trơn) hoặc EXDG (Con chạy bánh răng) của Daesan để di chuyển dọc dầm chữ I.

MODEL NO ： EX DSN		1	2	3	5	10
Capacity (Nickel plated load chain)	(ton)	1	2	3	5	10
Hand chain force	(kg)	33	34	35	39	41
Hand chain operation length	(m)	2.5	3	3	3	3.5
Number of chain falls	(no.)	1	1	2	2	4
Load chain size	(mm)	6.3 x 19.1	7.9 x 23.0	7.1 x 21.0	9.0 x 27.0	9.0 x 27.0
Min headroom (C)	(mm)	330	380	480	620	820
A（Dimension）	(mm)	147	184	147	185	185
B	(mm)	145	187	206	258	367
D	(mm)	30	38	42	45	53
Net weight with standard lift	(kg)	12	22	23	41	95
Net weight per m additional lift	(kg)	1.36	1.86	2.7	4.02	7.54

1.3. Pa Lăng Lắc Tay Daesan Dòng NDF (Hàn Quốc)

Dòng sản phẩm pa lăng lắc tay NDF Series (Lever Hoist) là thế hệ pa lăng mới nhất vừa được ra mắt của Daesan Inotec. Sản phẩm được cải tiến vượt bậc so với các dòng thiết bị lắc tay truyền thống nhờ tích hợp cơ chế tự do xích tải hoàn toàn (Fully Free Mechanism), giúp tối ưu hóa công năng sử dụng, mang lại sự tiện lợi vượt mong đợi và nâng cao hệ số an toàn cho người lao động.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Kết cấu siêu nhẹ từ linh kiện đúc khuôn (Die-cast Component): Trọng lượng toàn thân pa lăng được giảm thiểu đáng kể nhờ ứng dụng vật liệu thép hợp kim đặc biệt kết hợp với công nghệ chế tạo các linh kiện dạng đúc khuôn (die-cast). Nhờ đó, thiết bị có kiểu dáng vô cùng nhỏ gọn, tính cơ động cao, cực kỳ thuận tiện khi mang vác di chuyển tại công trường.
• Cơ chế tự do xích tải hoàn toàn (Fully Free Mechanism): Đây là điểm đắt giá nhất của dòng NDF. Khi thiết bị ở trạng thái không có tải (trạng thái trung lập), người vận hành có thể tự do kéo, điều chỉnh xích tải lên hoặc xuống một cách nhanh chóng và cực kỳ mượt mà mà không cần chạm tay kích hoạt chế độ tự do như các dòng cũ. Việc này giúp tiết kiệm thời gian định vị móc cẩu và tối đa hóa hiệu suất làm việc.
• Bánh răng đúc dập nguội (Cold Forged Integrated Gears): Hệ thống bánh răng truyền động tích hợp bên trong được sản xuất bằng công nghệ dập nguội tiên tiến (áp dụng cho các model tải trọng 3/4t, 1.5t, 2t). Phương pháp này mang lại độ chính xác cơ khí cực cao và gia tăng độ bền, tuổi thọ làm việc cho cụm nhông bánh răng.
• Hộp che bánh răng thiết kế lồi (Protruding Type Gear Case): Phần vỏ hộp bảo vệ cụm bánh răng được thiết kế dạng lồi đặc trưng. Kết cấu hình học này giúp phân tán lực va đập vật lý bên ngoài tốt hơn, bảo vệ an toàn cho hệ thống truyền động bên trong và tăng độ bền tổng thể.
• Tấm gia cường liên kết khung vỏ (Side Plate Welded): Khung vỏ và hai tấm ốp hông (Frame/Side plate) bằng thép cứng được gia cố thêm các mối hàn cường lực. Thiết kế vững chắc này giúp cố định hoàn hảo cơ cấu cơ khí bên trong, giảm thiểu hiện tượng vặn xoắn khung khi chịu tải nặng.
• Móc cẩu thông minh và điểm giữ móc (Hook Storage Point): Toàn bộ móc cẩu đều được rèn dập nóng, xử lý nhiệt chịu lực và có khả năng xoay 360 độ kèm chốt an toàn. Đặc biệt, dòng NDF được trang bị một điểm lưu trữ móc cẩu tiện lợi ngay trên thân, giúp người dùng cố định móc nhanh chóng trong quá trình vận chuyển, bảo vệ móc, chốt và xích tải không bị va đập trầy xước.
• Hệ thống phanh tải cơ học lò xo đơn (Single Spring Brake): Hệ thống phanh tải cơ học (Mechanical Load Brake) có khả năng giữ cố định vật nâng một cách tuyệt đối an toàn tại bất kỳ vị trí nào. Việc áp dụng cơ cấu phanh lò xo đơn giúp đơn giản hóa cấu trúc kỹ thuật nhưng lại làm tăng tính ổn định, giảm thiểu lỗi kẹt phanh.
• Tay cầm bọc cao su chống trượt (Rubber Grip Handle): Phần tay gạt được bọc một lớp cao su cao cấp dạng nhám giúp người lao động cầm nắm chắc chắn, chống trơn trượt hiệu quả ngay cả khi tay dính dầu mỡ hoặc ra mồ hôi.

Thông Số Kỹ Thuật Dòng NDF

Hạng mục	Thông số chi tiết kỹ thuật
Tên sản phẩm	Pa lăng lắc tay thế hệ mới (Lever Hoist)
Thương hiệu	DAESAN INOTEC (Hàn Quốc)
Mã dòng sản phẩm (Model)	NDF
Các mức tải trọng sản xuất (Items)	Sản xuất đa dạng các mức tải trọng từ nhỏ đến lớn: 0.8t, 1.5t, 2t, 3t, 6t, 9t, 12t (Từ 0.8 tấn đến tối đa 12 tấn)
Tiêu chuẩn xích tải (Load Chain)	Xích tải thép hợp kim hàn điện, xử lý nhiệt chuyên sâu tăng khả năng chống mài mòn và chịu lực kéo căng lớn. Kích thước mắt xích đồng đều tuyệt đối nhằm ăn khớp hoàn hảo với đĩa xích.
Tùy chọn móc cẩu mở rộng	Cung cấp 3 kiểu thiết kế móc tùy chọn cho các môi trường đặc thù: - Loại A (Rivet type): Kiểu chốt đinh tán (Cấu hình tiêu chuẩn). - Loại B (Welded type): Kiểu hàn gia cường (Khuyên dùng để tối ưu độ bền kéo cứng). - Loại C (Beam type): Kiểu móc kẹp dầm (Chuyên dụng cho các công tác lắp ráp kết cấu thép tại các nhà máy đóng tàu).
Lựa chọn đi kèm (Options)	Hỗ trợ tùy chọn nối dài chiều dài xích tải theo yêu cầu thực tế của công trình.

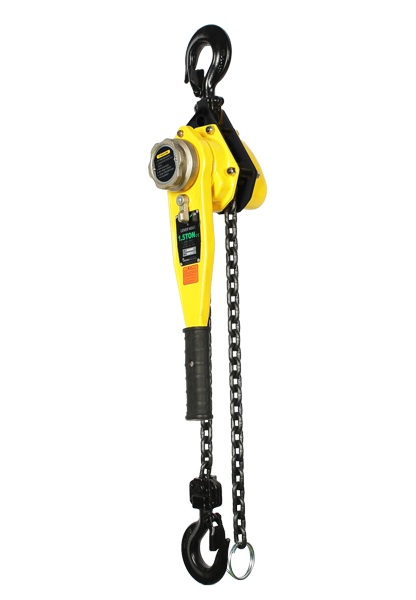

1.4. Pa Lăng Lắc Tay Daesan Dòng NDM (Hàn Quốc)

Dòng NDM Series là pa lăng lắc tay bánh cóc bền bỉ, nhẹ, tích hợp tính năng free-chaining (kéo xích tự do) và tay cầm xoay 360 độ, mang đến giải pháp nâng hạ linh hoạt và an toàn.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Cơ chế xích tự do: Kéo xích nhanh khi không tải.
• An toàn cao: Hệ thống ly hợp trượt bảo vệ quá tải.
• Độ bền cao: Bánh răng dập nguội, vỏ thép, khung gia cường, nắp bánh răng lồi.
• Phanh cơ học: Giữ tải chắc chắn ở mọi vị trí.
• Tiện ích: Móc cẩu có chốt, tay cầm bọc cao su chống trượt.

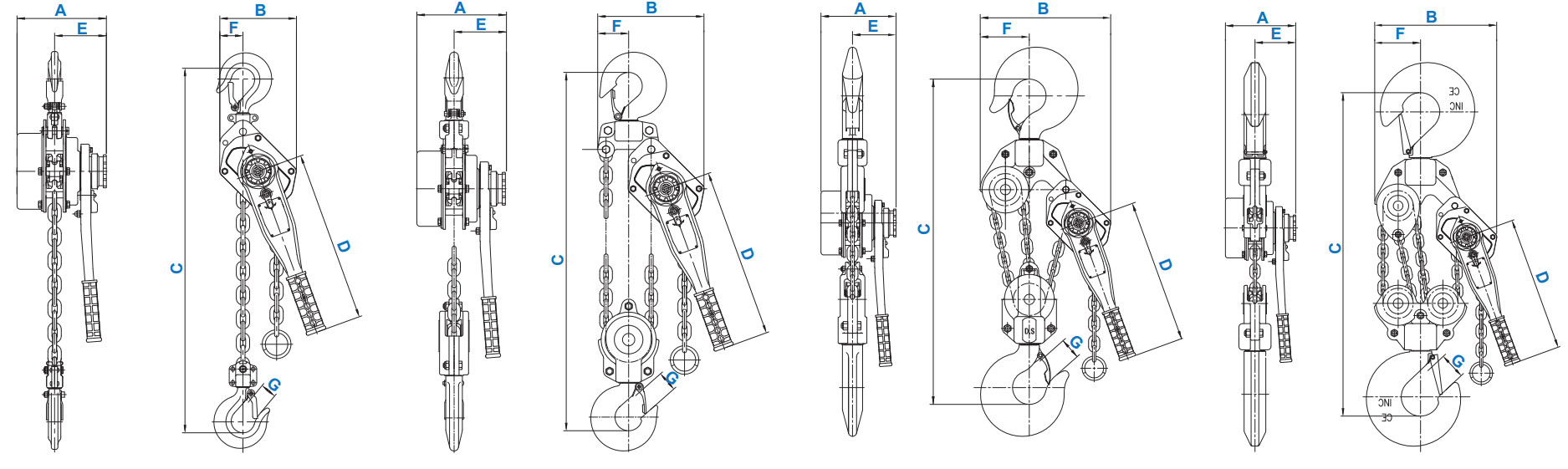

Thông Số Kỹ Thuật Dòng NDM

MODEL NO :		NDM08	NDM15	NDM20	NDM30	NDM60	NDM90	NDM120
Capacity(SWL)	(ton)	0.8	1.5	2	3	6	9	12
Chain fall	(no.)	1	1	1	1	2	3	4
Standard lift	(m)	1.5	1.5	1.5	1.5	1.5	1.5	1.5
Load chain dia.	(mm)	6.3 x 19.1	7.1 x 21.0	7.1 x 21.0	9.0 x 27.0	9.0 x 27.0	9.0 x 27.0	9.0 x 27.0
Net weight	(kg)	7	10.5	11	17.5	29	56	74
Pulling efforts	(kg)	30	30	40	37	38	39	40
A	(mm)	155.5	168.5	168.5	201	201	201	201
B	(mm)	121	141.5	141.5	172.5	241	349	349
C	(mm)	329.5	379	395	465	615	775	880
D	(mm)	273	386	386	386	386	386	386
E	(mm)	102	107	107	117	117	117	117
F	(mm)	38	45	45	52	70	131	131
G	(mm)	25	28	30	38	46	57	79

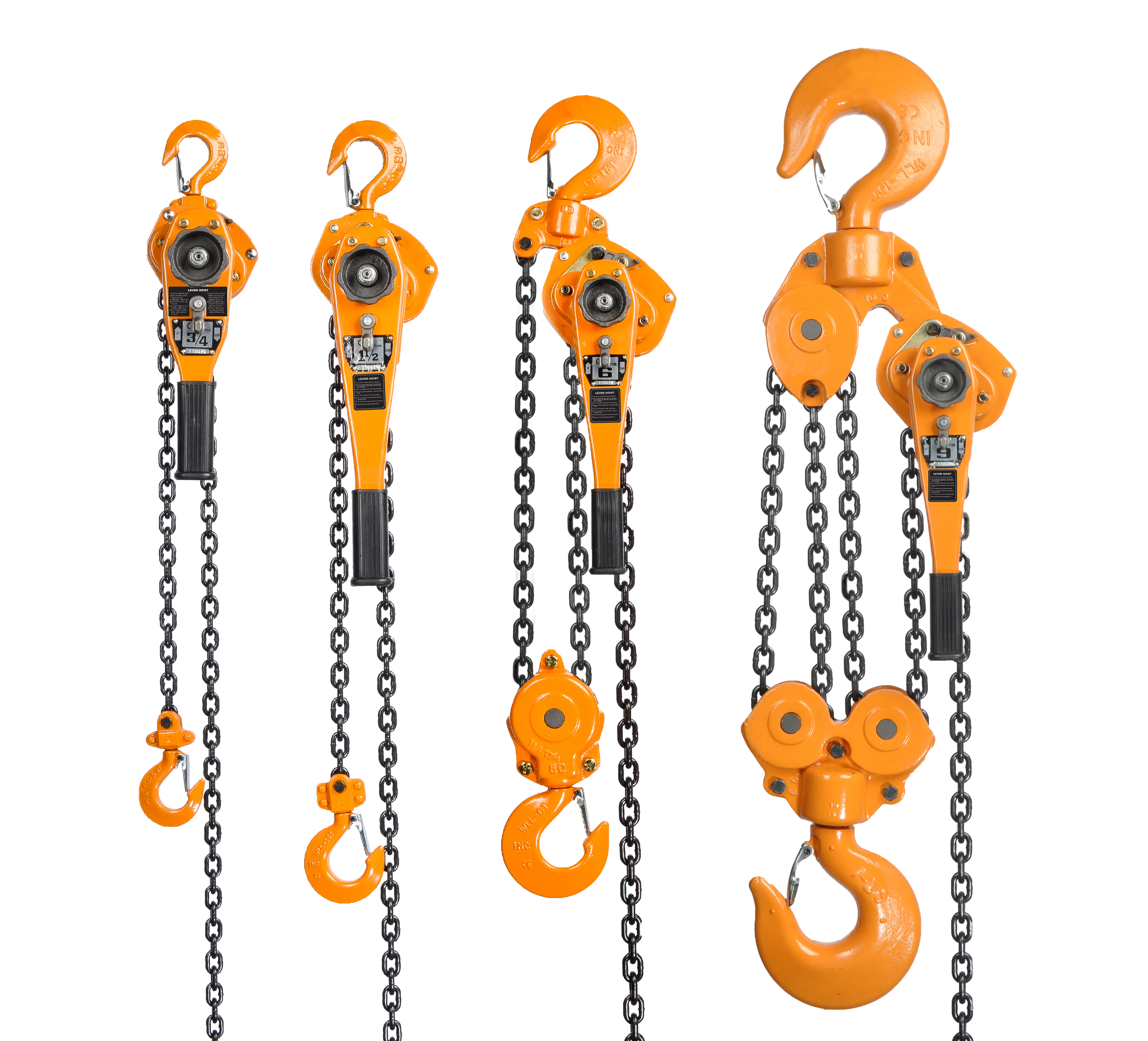

1.5. Pa Lăng Lắc Tay Daesan Dòng D1 (Hàn Quốc)

Dòng D1 Series của Daesan Inotec (Hàn Quốc) là thiết bị nâng hạ/kéo trượt tin cậy, nổi bật với thiết kế bền bỉ, gọn nhẹ, chuyên dụng cho công trường và nhà xưởng công nghiệp.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Kết cấu: Khung thép chắc chắn, móc cẩu rèn dập nóng chịu lực, xoay 360 độ.
• Phanh: Hệ thống phanh cơ học (Mechanical Load Brake) giữ tải an toàn tuyệt đối.
• Vận hành: Xích tải hợp kim G80, bánh răng/đĩa xích tối ưu lực kéo.
• Điều khiển: Dễ dàng chuyển đổi các chế độ nâng/hạ/xả xích tự do.
• Tay cầm: Bọc cao su chống trơn trượt.

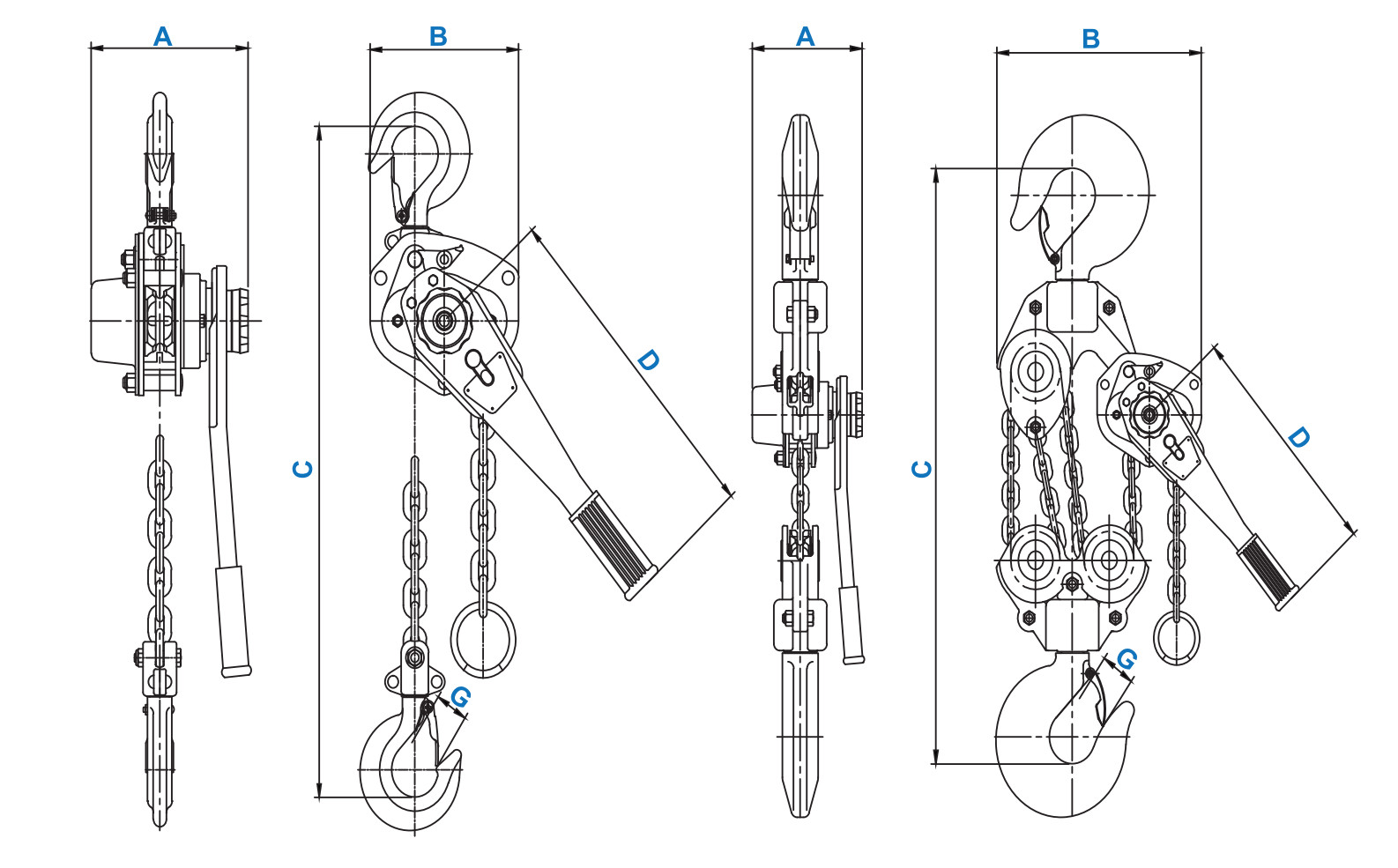

Thông Số Kỹ Thuật Dòng D1

MODEL NO :		D08	D15	D20	D30	D60	D90	D120
Capacity(SWL)	(ton)	0.75	1.5	2	3	6	9	12
Chain fall	(no.)	1	1	1	1	2	3	4
Standard lift	(m)	1.5	1.5	1.5	1.5	1.5	1.5	1.5
Load chain dia.	(mm)	6.3 x 19.1	7.1 x 21.0	7.1 x 21.0	9.0 x 27.0	9.0 x 27.0	9.0 x 27.0	9.0 x 27.0
Net weight	(kg)	7	10	10.5	17	28	56	73
Pulling efforts	(kg)	16	18	24	33	35	37	39
A	(mm)	147	163	163	192	192	192	192
B	(mm)	147	147	147	181	248	356	356
C	(mm)	295	325	350	430	590	700	810
D	(mm)	260	370	370	370	370	370	370
G	(mm)	26	33	38	42	46	45	52

1.6. Con Chạy Dầm Daesan Dòng DP & DG (Hàn Quốc)

Hệ thống con chạy dầm chữ I thủ công dòng DP & DG Series được Daesan chế tạo dựa trên sự tin tưởng của khách hàng trong suốt hơn 40 năm qua. Thiết bị thường được sử dụng kết hợp mượt mà với pa lăng xích kéo tay (Chain Block) hoặc pa lăng điện để di chuyển cụm tải trọng dọc theo dầm treo.

Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Vòng bi cao cấp bôi trơn vĩnh viễn (Bearings): Sử dụng hệ thống vòng bi cầu một hàng (single row ball bearings) có nắp che bảo vệ (shielded). Vòng bi được bôi trơn sẵn cho toàn bộ vòng đời giúp thiết bị vận hành êm ái, trơn tru và hoàn toàn không tốn chi phí bảo dưỡng.
• Bánh xe biên dạng bo tròn (Crown Tread Wheels): Thiết kế biên dạng chạy của bánh xe dạng bo góc (crown tread) cho phép con chạy vận hành linh hoạt và ăn khớp hoàn hảo trên cả bề mặt dầm phẳng hoặc dầm nghiêng, đồng thời gia tăng đáng kể độ bền cơ học cho bánh xe.
• Trục treo cân bằng lực (Suspension Lug): Trục treo pa lăng được thiết kế dạng khớp xoay liên kết (pivot mounted suspension shaft), giúp tự động phân bổ đều lực tải trọng lên tất cả các bánh xe, ngăn chặn hiện tượng dồn tải gây vênh lệch dầm hoặc kẹt bánh.



• Hộp bảo vệ xích tải hạng nặng (Hand Chain Box): Đối với phiên bản con chạy bánh răng dòng DG có tải trọng từ 20 tấn trở lên, nhà sản xuất trang bị sẵn một hộp bảo vệ xích kéo tay chuyên dụng nhằm tăng cường độ an toàn và che chắn hệ thống truyền động tốt hơn.
• Thích ứng linh hoạt và trọng lượng nhẹ: Kết cấu cơ khí của hệ con chạy Daesan rất nhẹ nhưng cực kỳ chắc chắn, dễ dàng căn chỉnh khoảng cách độ rộng để thích ứng vừa vặn với nhiều quy cách khổ dầm chữ I khác nhau.

Các Tùy Chọn Mở Rộng Tùy Chọn (Options)

Nhà sản xuất Daesan hỗ trợ các tùy biến nâng cao theo đơn đặt hàng thiết kế riêng của công trình bao gồm:

• Khổ rộng dầm đặc biệt (Special beam width made-to-order): Gia công kích thước trục và khoảng cách bánh xe theo thông số phi tiêu chuẩn của hệ dầm nhà xưởng khách hàng.
• Nối dài xích kéo tay (Chain extension): Thay đổi chiều dài sợi xích kéo tay của dòng con chạy bánh răng DG linh hoạt theo cao độ thực tế của trần nhà xưởng.
• Phiên bản chống cháy nổ (EXDP hoặc EXDG): Chế tạo đặc biệt bằng vật liệu chống phát tia lửa điện và phủ lớp chống cháy để ứng dụng trong phòng sạch, kho hóa chất hoặc hầm mỏ.

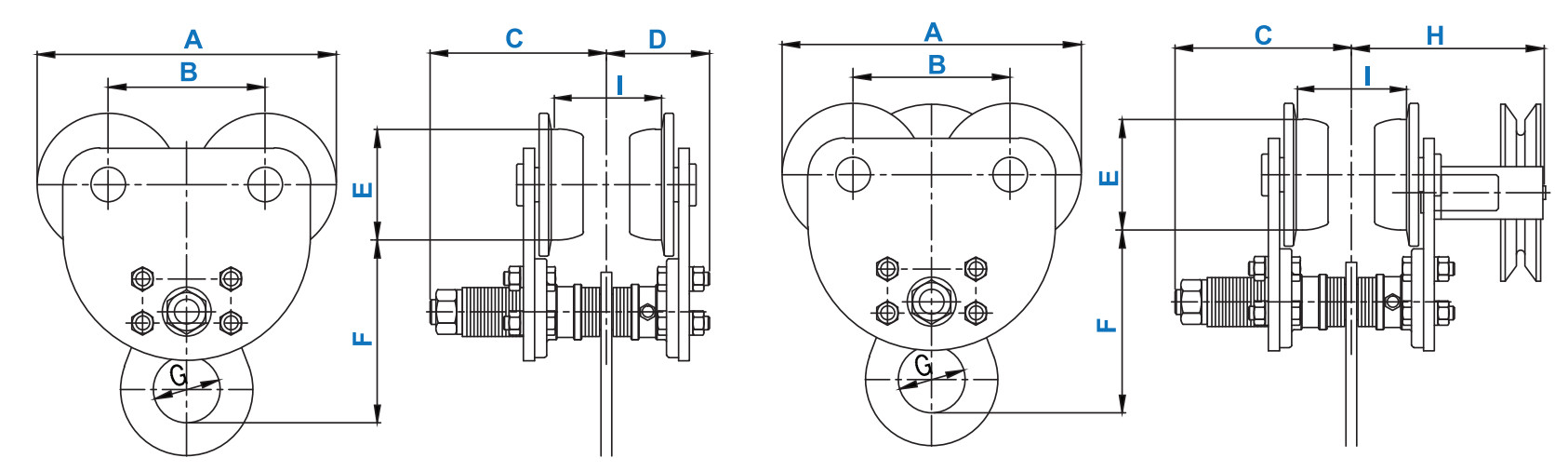

Thông Số Kỹ Thuật Tổng Quan

MODEL NO :	DP(Plain trolley)	DP05	DP1	DP2	DP3	DP5	DP10	N/A	N/A	N/A	N/A
	DG(Geard trolley)	N/A	DG1	DG2	DG3	DG5	DG10	DG15	DG20	DG30	DG40
Capacity	(ton)	0.5	1	2	3	5	10	15	20	30	40
Hand chain operation length	(m)	N/A	2.5	3	3	3	3.5	3.5	3.5	3.5	3.5
Min curve radius	(mm)	1000	1300	1500	2000	2500	2600	3000	N/A	N/A	N/A
A	(mm)	174	233	271	312	352	352	505	1131	1312	1312
B	(mm)	90	122	142	163	183	183	255	712	776	776
C	(mm)	142.5	142.5	160	168.5	184.5	249	211	291.5	302	302
D	(mm)	76	76	93	100.5	115	126	N/A	N/A	N/A	N/A
E	(mm)	55	80	100	113	125	125	254	150	154	154
F	(mm)	129.5	128	165	190	230	253.5	337.5	434	457.5	457.5
G	(mm)	45	45	60	67	77	70	80	122	122	122
H	(mm)	N/A	164	176	183	198.5	199.5	283	291.5	302	302
I	(mm)	75-125	75-125	100-150	100-150	125-175	125-200	175-200	175-200	175-200	175-200
Net weight DP TYPE (Standard)	(kg)	6	10	18.5	29	45	68	N/A	N/A	N/A	N/A
Net weight DG TYPE (Standard)	(kg)	N/A	14	23	35	50	78	210	320	450	500

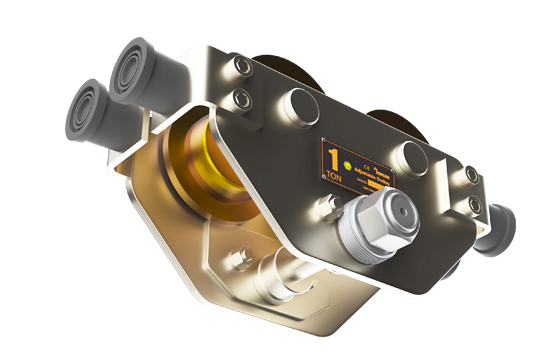

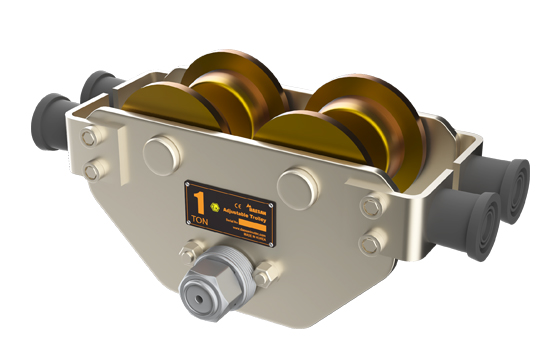

1.7. Con Chạy Dầm Chống Cháy Nổ Daesan Dòng EXDP & EXDG
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Bánh xe bằng đồng thau đúc nguyên khối (Solid Bronze Wheels): Điểm cốt lõi giúp chống phát tia lửa nằm ở cụm bánh xe di chuyển. Toàn bộ các bánh xe của dòng EXDP/EXDG đều được chế tạo bằng đồng thau đúc nguyên khối chịu lực, triệt tiêu hoàn toàn khả năng phát ra tia lửa do ma sát cơ học khi lăn trên bề mặt ray dầm thép.



• Tấm ốp hông mạ Niken cao cấp (Nickel Plated Trolley Plates): Hai tấm ốp hông và cấu trúc khung xương kim loại của con chạy được xử lý bề mặt bằng công nghệ mạ niken không điện (electroless nickel plated). Lớp phủ này mang lại khả năng bảo vệ chống ăn mòn xuất sắc (mức Cơ bản đến Trung bình) trong các môi trường ẩm ướt hoặc tiếp xúc với hóa chất xâm thực mạnh.
• Vòng bi kín bôi trơn trọn đời (Shielded Bearings): Hệ thống bánh xe tích hợp vòng bi cầu một hàng có nắp che bảo vệ chống bụi và nước. Vòng bi được tra sẵn mỡ bôi trơn cho toàn bộ vòng đời thiết bị, giúp hệ thống vận hành cực kỳ nhẹ nhàng, giảm thiểu tối đa lực đẩy/kéo và hoàn toàn không cần bảo dưỡng.
• Trục treo phân bổ tải trọng đều (Suspension Lug): Trục treo pa lăng dạng khớp bản lề xoay (pivot mounted suspension shaft) có tác dụng tự động điều chỉnh cân bằng, phân phối trọng lượng hàng hóa đồng đều lên tất cả các bánh xe di chuyển, ngăn hiện tượng dồn lực cục bộ làm hư hại bánh xe hoặc cánh dầm.
• Chốt chặn rơi và đệm cao su giảm chấn (Drop Stop & Rubber Bumpers): Tích hợp sẵn cơ cấu chốt chặn chống rơi (Drop stop) để bảo vệ thiết bị không bị trượt khỏi dầm treo trong tình huống bất ngờ, đi kèm cụm cao su giảm chấn (Rubber bumpers) giúp triệt tiêu lực va đập vật lý khi con chạy di chuyển đến điểm chặn cuối của đường ray dầm.
• Bánh xe đa năng (Universal Wheels Profiles): Biên dạng bánh xe thông minh được thiết kế đặc biệt giúp con chạy bám dính và di chuyển hoàn hảo trên cả các hệ dầm có cánh phẳng hoặc cánh dầm nghiêng (tapered flanges).

Các Tùy Chọn Mở Rộng Theo Yêu Cầu (Options)

• Mở rộng khổ rộng dầm (Larger flange width optional): Nhà sản xuất hỗ trợ thiết kế và gia công trục treo dài hơn phục vụ cho các hệ dầm chữ I, dầm chữ H có kích thước khổ cánh phi tiêu chuẩn hoặc siêu lớn.
• Nối dài xích kéo tay cho dòng DG: Cho phép thay đổi chiều dài sợi xích kéo tay truyền động của con chạy bánh răng (Geared trolley hand chain) linh hoạt theo chiều cao treo dầm thực tế của nhà xưởng.

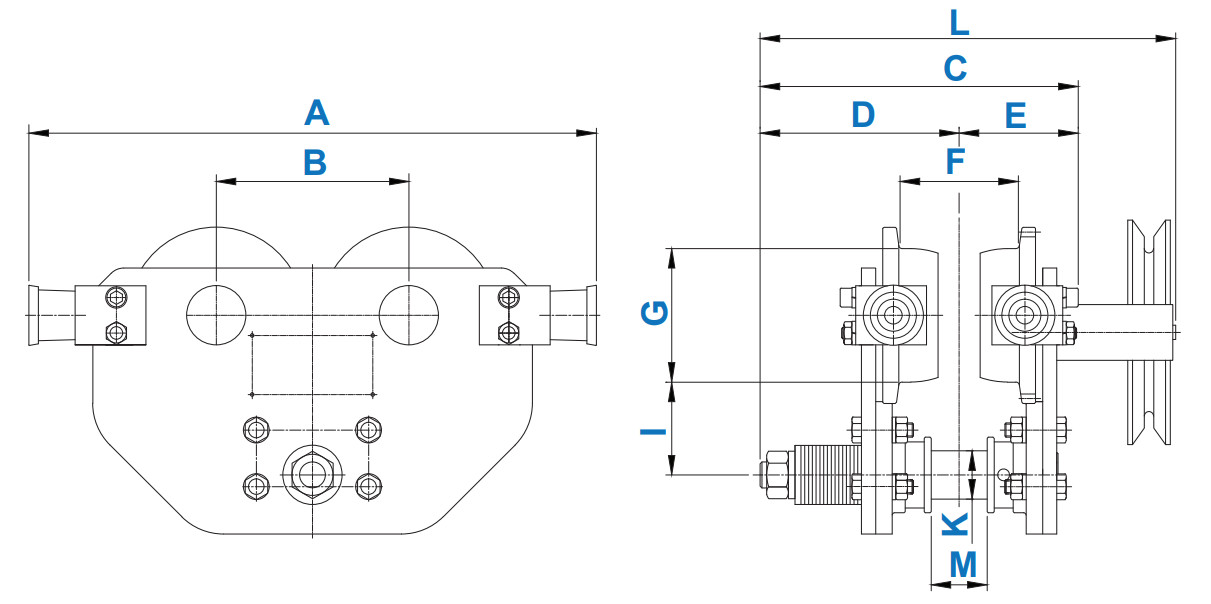

Thông Số Kỹ Thuật Dòng EXDP & EXDG

MODEL NO :	EX DP	1	2	3	5	10
	EX DG	1	2	3	5	10
Capacity	(ton)	1	2	3	5	10
Hand chain force	(kg)	10	16	20	20	19
Hand chain operation length	(m)	2.5	3	3	3	3.5
Flange width	(mm)	75 - 125	100 - 150	100 - 150	125 - 175	125 - 200
Min curve radius	(mm)	1300	1500	2000	2500	2600
A	(mm)	399	439	480	519	536
B	(mm)	122	142	163	183	183
C	(mm)	221.5	253	269.5	300.5	376
D	(mm)	142.5	160	169	185.5	249
E	(mm)	79	93	100.5	116	127
G	(mm)	80	100	113	125	125
I	(mm)	49	63	78.5	97.5	106
K	(mm)	26	32	38	50	70
L	(mm)	305.5	336	351.5	383	448.5
M	(mm)	22	32	40	45	60
Net weight EXDP TYPE (Standard)	(kg)	15	25	38	48	69
Net weight EXDG TYPE (Standard)	(kg)	18	28	40	58	79

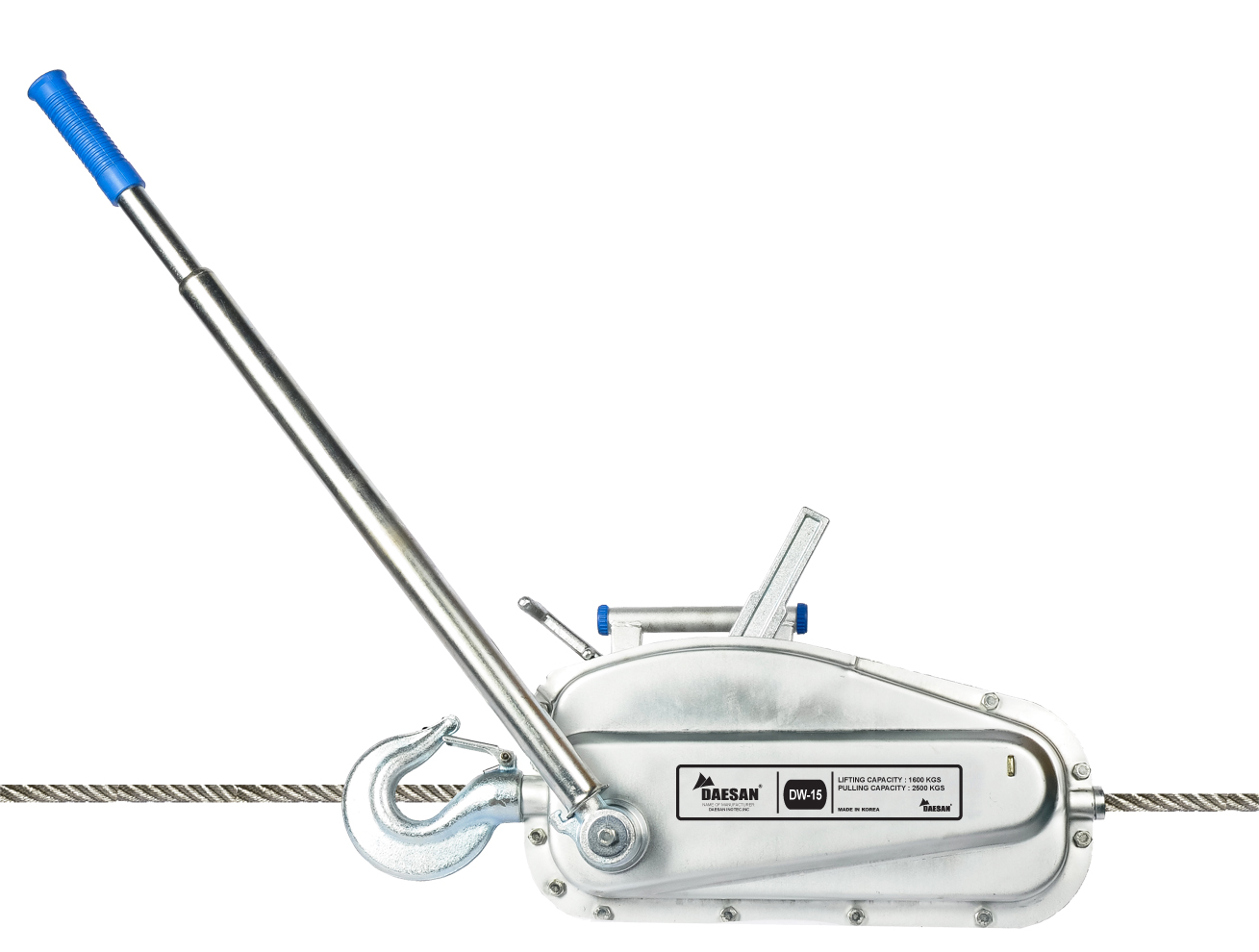

1.8. Tời Cáp Quay Tay / Tifor Kéo Cáp Daesan Dòng DW (Hàn Quốc)
Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

• Thiết kế tách rời tối ưu tính cơ động (Maximize Mobility): Phần thân máy tời chính và hệ thống dây cáp thép được thiết kế hoàn toàn tách rời nhau. Đặc điểm này giúp tối đa hóa khả năng di chuyển linh hoạt, giảm tải trọng lượng khi mang vác và giúp quá trình lắp đặt tại công trường diễn ra cực kỳ nhanh chóng, gọn nhẹ.
• Kết cấu siêu nhẹ và bền bỉ (Lightweight & Durable): Thân tời được chế tạo từ vật liệu hợp kim cao cấp có trọng lượng nhẹ nhưng sở hữu độ bền cơ học cực cao, chịu được tần suất làm việc nặng liên tục tại các môi trường thời tiết khắc nghiệt ngoài trời.
• Xử lý nhiệt cường lực siêu cứng (Solid Durability): Toàn bộ các bộ phận truyền động cơ khí cốt lõi bên trong máy đều trải qua quy trình xử lý nhiệt luyện cường độ mạnh, mang lại kết cấu robust vững chắc giúp thiết bị chịu được cả các tình huống vận hành quá mức cho phép tại công trường.
• Vận hành gạt cần đơn giản (Simple Operation): Máy hoạt động thông qua một cơ cấu cần gạt tay (lever) vận hành rất đơn giản và nhẹ nhàng, cho phép người lao động điều khiển nhịp nhàng chu trình nâng, kéo hoặc định vị chính xác tải trọng ở cự ly rất xa tùy thuộc vào chiều dài cáp.
• Móc cẩu tiện lợi và an toàn (Hook Type): Hệ thống móc treo cẩu được rèn xử lý nhiệt chịu lực cao, tích hợp chốt chặn an toàn giúp thao tác móc nối và giữ cố định điểm tựa cực kỳ dễ dàng, nhanh chóng.
• Không giới hạn chiều dài cáp: Điểm vượt trội của dòng tifor lắc cáp này là kết cấu cho xích/cáp chạy xuyên qua thân máy, giúp thiết bị không bị giới hạn dung lượng cuốn cáp giống như các dòng tời tang cuốn thông thường. Có thể tăng gấp đôi tải trọng nâng bằng cách sử dụng kết hợp với cụm puli chuyển hướng (deflection sheaves).

Các Tùy Chọn Mở Rộng Theo Yêu Cầu (Options)

• Nối dài chiều dài dây cáp (Wire extension): Chiều dài cuộn cáp tiêu chuẩn đi kèm máy thông thường là 20 mét (đối với bản 1.6 tấn) và 10 mét (đối với bản 3.2 tấn). Khách hàng có thể tùy chọn đặt hàng nối dài dây cáp thép phi tiêu chuẩn theo khoảng cách thực tế của công trình.

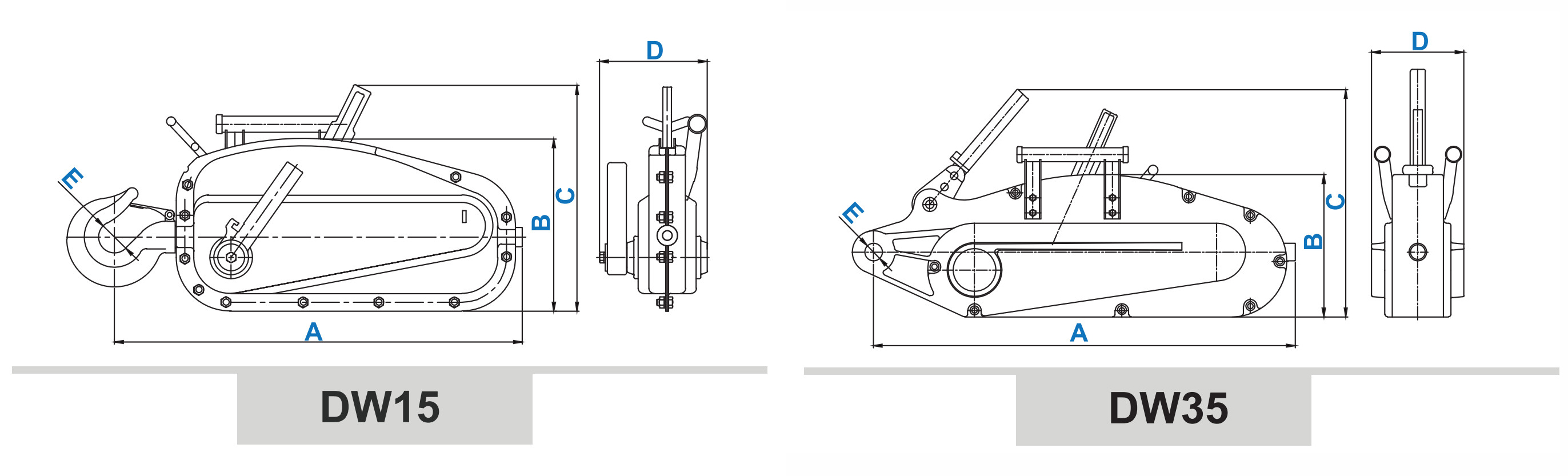

Thông Số Kỹ Thuật Dòng DW

MODEL NO :		DW15	DW35
Capacity(SWL)	(ton)	1.6	3.2
Wire rope dia.	(mm)	IWRC 11.6	IWRC 16.0
Casing of material		SPC	AL casting
Transmission speed	(m/min)	3	3
Pulling capacity	(ton)	2.5	5
Max. test to	(ton)	3	6
Breaking strength of wire	(ton)	9.68	17.2
Safety device		Safety hooks	Safety pins
External dimension(W x L x H)	(cm)	62 x 30 x 15	72 x 32 x 14
Length of handle	(mm)	1050	1210
Net weight without wire	(kg)	22	32
A	(mm)	556	675
B	(mm)	235	228
C	(mm)	350	343
D	(mm)	147	148
E	(mm)	43	28.5
