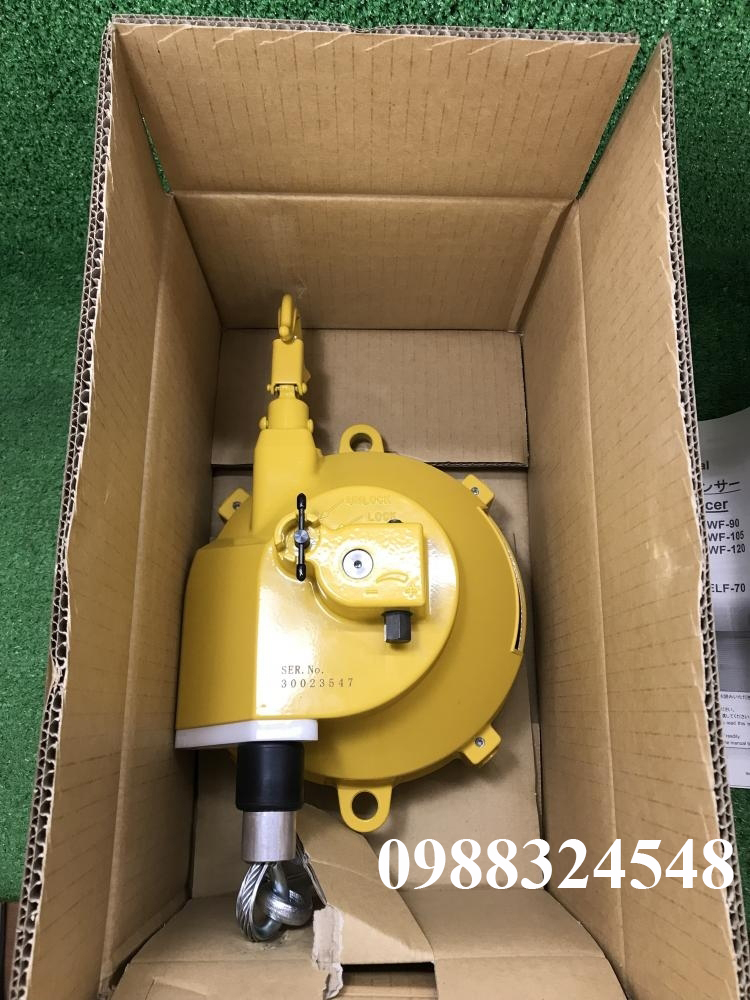

PA LĂNG CÂN BẰNG ENDO EWF-22 | ENDO SPRING BALANCER EWF-22 | 15 - 22 kg | 1.5 m

1. Đặc Điểm Thiết Kế & Tính Năng Nổi Bật

Model EWF-22 là dòng pa lăng cân bằng lò xo cao cấp được trang bị các tính năng bảo vệ tối tân, giúp treo và triệt tiêu trọng lượng của dụng cụ một cách hoàn hảo:

• Tích hợp thiết bị chống rơi an toàn (Fall Arrest Device): Máy được trang bị cơ chế bảo vệ khẩn cấp. Trong trường hợp lò xo bên trong bị sự cố hoặc đứt đột ngột, thiết bị chống rơi sẽ ngay lập tức khóa chặt tang trống để ngăn chặn dụng cụ hoặc vật tư đang treo bị rơi tự do xuống dưới, bảo vệ an toàn tuyệt đối cho người lao động.
• Hệ thống khóa tang trống (Drum Lock Device): Tính năng khóa drum cho phép người vận hành dễ dàng cố định tang quay ở một vị trí cụ thể. Điều này vô cùng tiện lợi và an toàn khi cần thay thế, bảo trì các công cụ hoặc đồ gá đang treo mà không làm mất lực căng hoặc gây bật lò xo đột ngột.
• Đồng hồ hiển thị đo lực căng (Adjustment Gauge): Trên thân máy tích hợp sẵn một thước đo/đồng hồ hiển thị mức độ căng của lò xo tương ứng với khối lượng vật treo. Thiết kế trực quan này giúp kỹ thuật viên dễ dàng căn chỉnh và kiểm soát lực căng chính xác.
• Cơ chế tăng giảm bằng trục vít (Worm Gear): Việc điều chỉnh sức căng của lò xo được thực hiện thông qua hệ thống bánh răng trục vít. Cơ chế này giúp thao tác tăng giảm lực nhẹ nhàng, chuẩn xác và không tốn nhiều sức.

2. Bảng Thông Số Kỹ Thuật Chi Tiết (Model EWF-22)

Bản vẽ chi tiết Pa lăng cân bằng Endo EWF-22


3. Ứng Dụng Thực Tế Trong Công Nghiệp

Nhờ dải lực cân bằng từ 15kg đến 22kg ổn định, model EWF-22 chuyên dùng cho các dây chuyền sản xuất lắp ráp tự động hóa cao:

• Treo các dụng cụ điện, khí nén cỡ trung: Treo các dòng máy siết bu-lông cỡ lớn, súng bắn vít công nghiệp, súng hàn điểm (spot welding guns) phục vụ lắp ráp khung sườn ô tô, xe máy.
• Hỗ trợ đồ gá và khuôn kẹp (Jigs & Fixtures): Nâng đỡ các loại gá kẹp, dụng cụ đo đạc hoặc vật liệu bán thành phẩm trong quy trình gia công cơ khí chính xác, giúp công nhân vận hành không tốn sức nâng hạ dụng cụ liên tục.
• Thao tác định tâm tự động (Centering operations): Đóng vai trò làm thiết bị đối trọng cân bằng cho các cơ cấu chuyển động cơ khí linh hoạt của các loại máy móc công nghiệp nhẹ.

Tại Việt Nam, để mua pa lăng cân bằng Endo Nhật Bản chính hãng và đảm bảo uy tín, bạn có thể liên hệ Công ty TNHH Thiết Bị Công Nghiệp Vạn Phú Hào, chúng tôi cung cấp đầy đủ đầy đủ các sản phẩm của Endo Kogyo Nhật Bản như:
* Pa lăng cân bằng Endo (Spring balancer) model EK-00, EK-00, ERP-06E, ERP-1E, ERP-2E, EW-3, EW-5, EWS-3, EWS-5, EWS-7, EWF-9, EWF-15, EWF-22, EWF-30, EWF-40, EWF-50, EWF-60, EWF-70, EWF-90, EWF-105, EWF-120, EWF-160, ELF-3, ELF-5, ELF-9, ELF-15, ELF-22, ELF-30, ELF-40, ELF-50, ELF-60, ELF-70, ETP-15, ETP-16, ERM-2, ERM-4, ERM-6, ERM-8, ERM-4S, ERM-6S, ERM-8S
* Pa lăng khí cân bằng Endo (Air Tool Balancer) model: ATB-0, ATB-1, ATB-2, THB-15A, THB-25A, THB-35A, THB-50A, THB-65A, ATR-5, ATR-5-1.
Ngoài ra, chúng tôi còn cung cấp pa lăng khí nén Endo, tời khóa an toàn Endo...

1. Khuyến Cáo Quan Trọng Từ Nhà Sản Xuất (ENDO KOGYO)

Để duy trì độ bền lý tưởng của hệ thống lò xo và các cơ cấu cơ khí, nhà sản xuất đưa ra các chỉ định bắt buộc:

• Lựa chọn dải tải trọng chính xác: Model EWF-22 chỉ hoạt động an toàn và đạt trạng thái "cân bằng không trọng lượng" cho các dụng cụ có khối lượng nằm nghiêm ngặt trong dải từ 15.0 kg đến 22.0 kg. Tuyệt đối không treo vật nhẹ hơn 15kg hoặc nặng hơn 22kg.
• Sử dụng Gauge hiển thị khi căn chỉnh: Khi thực hiện xoay trục vít (Worm gear) để điều chỉnh lực căng lò xo, người vận hành bắt buộc phải quan sát đồng hồ đo lực căng (Gauge) tích hợp trên thân máy để khớp với khối lượng thực tế của dụng cụ, không tăng lực căng quá mức kịch trần.
• Kiểm tra dây cáp thép (Ø 4.76 mm): Dây cáp của EWF-22 là loại cáp chuyên dụng chịu mỏi. Nhà sản xuất khuyến cáo phải thay thế dây cáp chính hãng ngay khi phát hiện có hiện tượng xơ sợi, đứt nhánh cáp hoặc mòn vẹt để đảm bảo chức năng kéo rút mượt mà.

2. Lưu Ý Vận Hành Đúng Kỹ Thuật Hàng Ngày

Người lao động tại dây chuyền lắp ráp cần ghi nhớ các thao tác vận hành thực tế sau:

• Kích hoạt Drum Lock khi thay đổi dụng cụ: Thiết bị có tích hợp sẵn cụm khóa tang trống (Drum lock device). Trước khi tháo súng vít hoặc đồ gá cũ ra để thay thế đồ mới, bắt buộc phải khóa tang trống lại. Nếu tháo tải đột ngột khi chưa khóa drum, lực rút cực mạnh của lò xo sẽ giật phăng dây cáp lên trên, gây hỏng kết cấu máy và cực kỳ nguy hiểm cho người đứng cạnh.
• Kéo cáp theo phương thẳng đứng: Hướng kéo và vận hành dụng cụ phải thẳng góc với pa lăng cân bằng. Tránh hành vi kéo xiên, kéo chéo dây cáp một góc quá lớn vì dây cáp sẽ ma sát mạnh vào vách miệng lồng, làm mòn vẹt dây nhanh chóng và giảm tuổi thọ của thiết bị.
• Lắp đặt thêm dây an toàn phụ (Safety Chain): Phía trên đỉnh máy có sẵn lỗ thiết kế để luồn dây xích hoặc dây cáp an toàn phụ độc lập. Bắt buộc phải cố định dây này vào dầm thép nhà xưởng để phòng hờ trường hợp móc treo chính bên trên gặp sự cố.

3. Quy Định An Toàn Lao Động Nghiêm Ngặt

Tuân thủ các quy tắc dưới đây là bắt buộc để ngăn ngừa rủi ro chấn thương lao động tại vị trí sản xuất:

So sánh Pa lăng cân bằng Endo và Pa lăng cân bằng Mijin -Tigon

1. Giới thiệu chung về pa lăng cân bằng
◦Pa lăng cân bằng là thiết bị dùng để treo máy móc và thiết bị. Nhờ tang trống hình nón, lực căng được giữ ổn định ngay cả khi dây cáp bị kéo ra hoặc thu vào. Do đó, Pa lăng cân bằng có thể giữ các dụng cụ được treo trong không gian và cho phép định vị linh hoạt các dụng cụ. Người lao động có thể làm việc thoải mái hơn và ít mệt mỏi hơn.
◦Việc sử dụng pa lăng cân bằng như là một giải pháp hỗ trợ cực kỳ hoàn hảo giúp cho quá trình nâng hạ hàng hóa, các thiết bị nặng trở nên dễ dàng hơn rất nhiều. Hầu hết các loại pa lăng cân bằng đều được thiết kế nhỏ gọn, trọng lượng nhẹ, di chuyển dễ dàng bất cứ lúc nào và cực kỳ linh hoạt trong quá trình sử dụng.


◦Hơn nữa, thiết bị còn có khả năng cân bằng lực giúp thao tác dễ dàng, tránh tình trạng vật nặng bị lắc lư, đảm bảo an toàn cho người vận hành và hàng hóa. Và còn được trang bị phanh an toàn giúp ngăn chặn nguy cơ bị trượt tải hàng, đảm bảo an toàn cho người vận hành.
◦Với những ưu điểm vượt trội này, có thể thấy được pa lăng cân bằng chính là một giải pháp hoàn hảo cho việc nâng hạ các vật nặng một cách hiệu quả. Nó không chỉ giúp nâng cao hiệu quả trong công việc mà còn đảm bảo an toàn và tăng tính linh hoạt trong quá trình sử dụng.

1.1 Cấu tạo của Pa lăng cân bằng

Pa lăng cân bằng (ròng rọc cân bằng) có cấu tạo nhỏ gọn, chủ yếu gồm vỏ nhôm/thép/nhựa kỹ thuật cao cấp, bên trong chứa lò xo cuộn tạo lực đối trọng, dây cáp tải, móc treo xoay 360 độ và bộ phận hãm an toàn. Thiết bị giúp giữ vật nặng ở vị trí cố định, tạo trạng thái "không trọng lượng".

Vỏ (Housing): Thường làm bằng thép cường độ cao hoặc nhựa cao cấp, chịu lực tốt, bảo vệ các bộ phận bên trong.
Lò xo cuộn (Torsion Spring): Là bộ phận cốt lõi, tạo lực kéo ngược chiều với trọng lượng của vật dụng, giúp cân bằng lực.
Dây cáp (Wire Rope): Dây cáp thép hoặc cáp không rỉ chịu lực, kết nối với vật cần nâng.

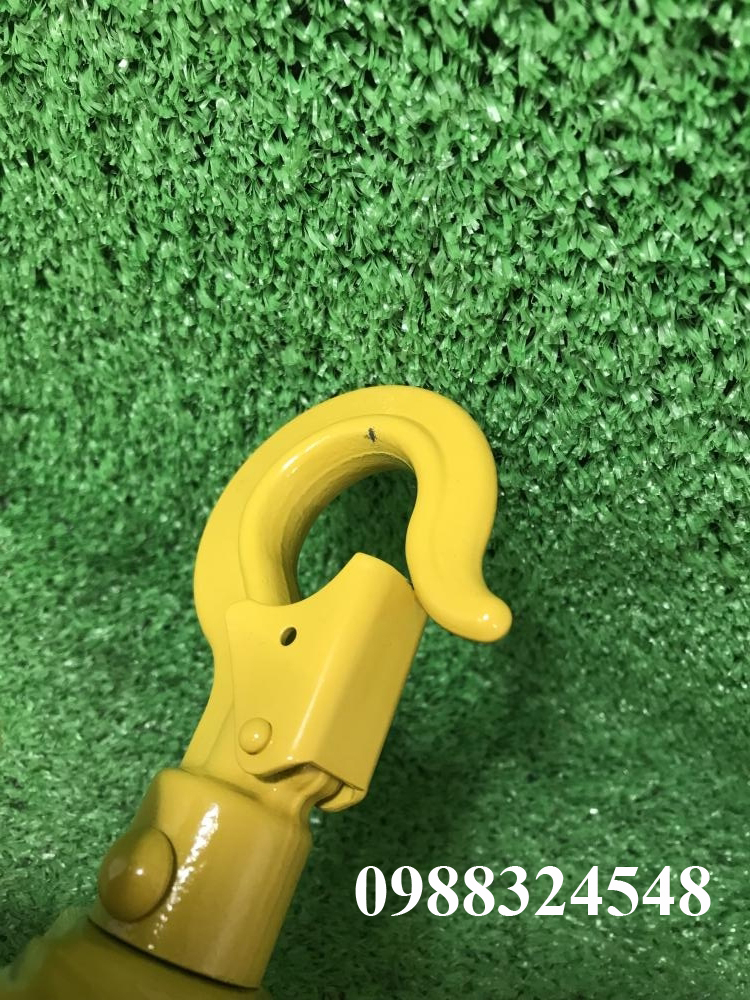

Móc treo (Hook/Shackle): Móc treo cố định (phía trên) và móc treo tải (phía dưới), thường có khả năng xoay 360 độ để linh hoạt trong thao tác.
Bộ phận điều chỉnh lực căng (Tension Adjuster): Cho phép tăng hoặc giảm lực kéo của lò xo để phù hợp với trọng lượng khác nhau của vật cần treo.
Bộ phận phanh (Brake Mechanism): Đảm bảo an toàn, giữ tải tại vị trí mong muốn mà không bị trôi.

1.2 Ưu điểm của Pa lăng cân bằng

◦Có thể hoạt động được mà không cần nhờ đến nguồn điện, chỉ cần tác động một lực nhẹ từ phía người vận hành.
◦Do không sử dụng động cơ điện nên chi phí sửa chữa thấp.
◦Tiết kiệm chi phí cũng như sức người trong quá trình sản xuất, thi công công trình.
◦Ứng dụng hiệu quả, an toàn, phổ biến trong đời sống, công nghiệp và xây dựng.
◦Hạn chế được việc sử dụng sức người để nâng và giúp giảm mệt mỏi cho người sử dụng.

1.3 Lưu ý khi sử dụng Pa lăng cân bằng

◦Không được nâng tải quá tải trọng cho phép: Khi phải kéo một vật lớn hơn so với tải trọng cho phép thì dẫn tới việc lò xò của pa lăng bị dãn và không thể đàn hồi lại được. Điều này đương nhiên sẽ dẫn tới việc pa lăng nhanh chóng bị hư hỏng.
◦Không được kéo quá nhanh: Bởi vì khi kéo cáp quá nhanh thì sẽ dẫn tới việc các kiện hàng bị mất cân bằng và dễ rơi trong quá trình di chuyển.
◦Kiểm tra dây cáp và đầu móc trước khi sử dụng: Việc kiểm tra trước khi sử dụng một lần nữa đảm bảo tính an toàn trong quá trình vận chuyển. Đồng thời tránh việc hàng hóa bị rơi vỡ và làm nguy hiểm đến sức khỏe, tính mạng của người khác.
◦Tuyệt đối không sử dụng pa lăng cân bằng để nâng người.

1.4 Quy trình sử dụng Pa lăng cân bằng

◦Lắp móc treo phía trên vào ray, cần treo hoặc điểm cố định chắc chắn, đảm bảo an toàn. Cần gắn một dây xích hoặc dây cáp phụ vào móc treo phụ của thân cân bằng để ngăn cân bằng rơi xuống nếu móc trên hoặc các bộ phận kết nối của nó bị hỏng. Dây xích hoặc dây cáp phụ cần có một khoảng trống nhất định để cho phép cân bằng di chuyển tự do.


◦Kết nối dụng cụ bằng cách móc đầu dây cáp phía dưới vào điểm treo của dụng cụ


◦Điều chỉnh lực lò xo bằng núm xoay đến khi dụng cụ cân bằng ở tầm tay làm việc, xoay các bộ phận điều chỉnh theo chiều kim đồng hồ sẽ làm tăng lực căng lò xo, và xoay ngược chiều kim đồng hồ sẽ làm giảm lực căng lò xo.
◦Kiểm tra độ cân bằng bằng cách nhả tay, đảm bảo dụng cụ không bị kéo lên hoặc tụt xuống
◦Vận hành bằng cách kéo dụng cụ xuống sử dụng, sau đó thả tay để tự trở về vị trí

Trên thị trường hiện nay có hai loại phổ biến là pa lăng cân bằng Endo (Nhật bản) và pa lăng cân bằng Mijin-Tigon (Hàn Quốc) – mỗi loại lại có cấu tạo, cơ chế vận hành và công năng riêng biệt.

2. So sánh Pa lăng cân bằng Endo và Pa lăng cân bằng Mijin -Tigon
Việc so sánh pa lăng cân bằng (spring balancer) thương hiệu Endo (Nhật Bản) và Tigon (Hàn Quốc) giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu sử dụng trong nhà xưởng, lắp ráp. Dưới đây là phân tích chi tiết dựa trên các khía cạnh chính:

2.1 Thương hiệu và Xuất xứ

◦Pa lăng cân bằng Endo (Nhật Bản): Là thương hiệu lâu đời, nổi tiếng toàn cầu về thiết bị nâng hạ. Sản phẩm Endo thường được đánh giá cao về độ bền, độ chính xác và tiêu chuẩn chất lượng khắt khe của Nhật.


◦Pa lăng cân bằng Tigon (Hàn Quốc): Thương hiệu uy tín từ Hàn Quốc, phổ biến tại Việt Nam với phân khúc giá hợp lý hơn so với các dòng Nhật Bản, chất lượng ổn định và bền bỉ.

2.2 Chất lượng và Độ bền / Giá cả

◦Endo: Thường có vỏ ngoài rất cứng cáp, lò xo chịu lực bền bỉ theo thời gian, ít bị dãn sau thời gian dài sử dụng. Phù hợp cho các dây chuyền sản xuất hoạt động liên tục 24/7. Nổi tiếng với việc điều chỉnh lực căng chính xác thông qua con quay, giúp cân bằng vật treo (tô vít, máy khoan nhẹ) một cách tuyệt đối. Giá thành cao hơn, hướng tới phân khúc cao cấp.


◦Tigon: Chất lượng cao, vận hành êm ái, đáp ứng tốt các nhu cầu sản xuất công nghiệp thông thường. Giá thành cạnh tranh, hợp túi tiền hơn đối với các doanh nghiệp vừa và nhỏ, mang lại hiệu quả kinh tế tốt.

3. Nên chọn pa lăng cân bằng Endo hay Pa lăng cân bằng Tigon?
Việc lựa chọn loại pa lăng phù hợp phụ thuộc vào môi trường làm việc và nhu cầu thực tế:
👉Chọn Endo Nếu bạn cần độ chính xác tối đa, làm việc trong môi trường nặng và ưu tiên tuổi thọ thiết bị lâu dài (không ngại chi phí cao).
👉Nên chọn Tigon nếu bạn cần một sản phẩm bền bỉ, thao tác nhanh, dễ sử dụng với chi phí hợp lý.
👉 Dù chọn loại nào, hãy ưu tiên mua sản phẩm chính hãng tại Công Ty Vạn Phú Hào. Đi kèm theo sản phẩm sẽ có đầy đủ chứng từ CO, CQ và chính sách bảo hành rõ ràng để đảm bảo an toàn.
