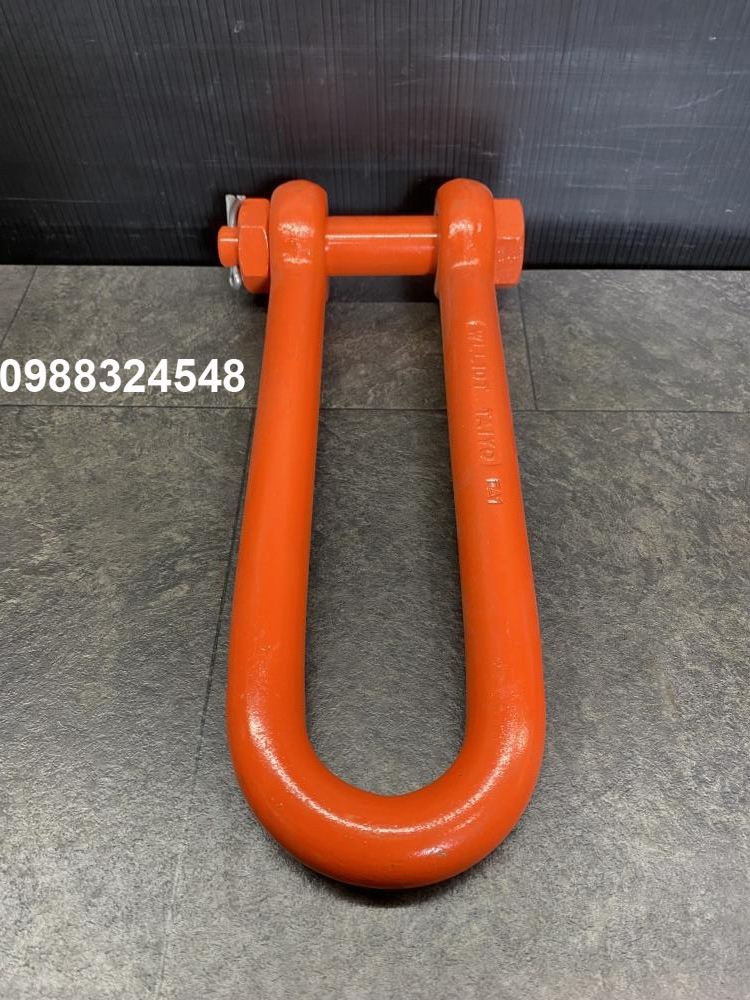

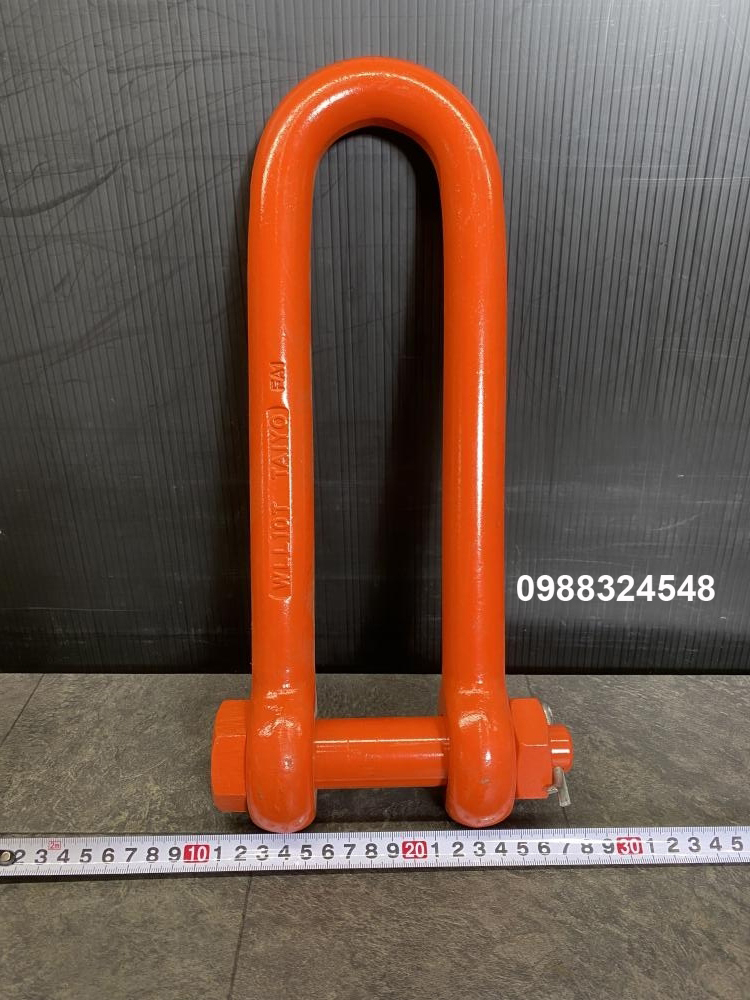

Ma ní 10 tấn Taiyo TSL-10T / TSL-10T Taiyo Long Shackle

Giới thiệu về Ma ní Taiyo Nhật bản

Ma ní Taiyo là dòng phụ kiện nâng hạ phân khúc cao cấp, được coi là biểu tượng về độ an toàn và chất lượng cơ khí chính xác tại Châu Á. Dưới đây là thông tin chi tiết về nguồn gốc, lịch sử và những ưu điểm vượt trội giúp thương hiệu này thống trị các công trường công nghiệp nặng.

1. Nguồn gốc và Xuất xứ

• Nước sản xuất: 100% sản xuất tại Nhật Bản (Made in Japan). Toàn bộ quy trình rèn nóng áp lực, xử lý nhiệt và sơn phủ bề mặt đều được thực hiện đồng bộ tại các nhà máy nội địa Nhật Bản để đáp ứng các tiêu chuẩn công nghiệp khắt khe nhất như tiêu chuẩn JIS (Japanese Industrial Standards).
• Nhà sản xuất: Taiyo Seiki Iron Works Co., Ltd (Tên tiếng Nhật: 大洋製器工業株式会社 - Công nghiệp Đại Dương). Công ty có văn phòng đại diện và hệ thống xưởng đúc, kho bãi tập trung lớn tại Osaka và Tokyo, Nhật Bản.
• Lịch sử phát triển: Thương hiệu Taiyo đã có bề dày lịch sử gần 90 năm phát triển, đồng hành cùng sự tăng trưởng thần kỳ của ngành công nghiệp đóng tàu và xây dựng của Nhật Bản.

2. Điểm nổi bật vượt trội của Ma ní Taiyo Nhật bản
So với các dòng ma ní phổ thông trên thị trường, ma ní Taiyo sở hữu 4 giá trị cốt lõi mang tính độc quyền:

Công nghệ siêu nhẹ "Keikuru" (Lightweight Shackle)
• Taiyo là đơn vị tiên phong phát triển thành công dòng ma ní siêu nhẹ. Nhờ ứng dụng vật liệu thép hợp kim đặc biệt (Super Alloy Steel) tôi luyện khắt khe, hãng đã tối ưu hóa được thiết kế: Tăng gấp đôi khả năng chịu tải nhưng giảm tới 30-40% trọng lượng thân ma ní so với tiêu chuẩn thông thường. Điều này giúp giảm đáng kể sức lao động của công nhân khi lắp đặt sling cáp/xích trên cao.

Hệ số an toàn cực cao (Safety Factor)
• Trong khi các dòng ma ní kinh tế thường chỉ đạt hệ số an toàn 4:1 hoặc 5:1, các dòng ma ní cao cấp của Taiyo thường sở hữu hệ số an toàn 5:1 đến sốc tải cao hơn, đảm bảo ngay cả khi thiết bị bị nâng quá tải cục bộ trong tích tắc do quán tính (tải trọng động), thân ma ní chỉ bị biến dạng dẻo chứ không bao giờ bị đứt gãy đột ngột, bảo vệ an toàn mạng sống con người.

Công nghệ dập rèn và xử lý bề mặt đỉnh cao
• Đúc rèn áp lực cao: Giúp loại bỏ hoàn toàn các bong bóng khí bên trong phôi thép, kết cấu phân tử thép đồng đều tuyệt đối, triệt tiêu nguy cơ nứt gầm từ bên trong
• Lớp sơn tĩnh điện đặc trưng: Thân ma ní Taiyo (nhất là dòng Powerful) được phủ lớp sơn tĩnh điện màu cam hoặc đỏ dày, có khả năng chống chịu ăn mòn cực tốt trong môi trường khắc nghiệt như giàn khoan dầu khí, cảng biển muối mặn hoặc các nhà máy hóa chất.

Quy trình kiểm định nghiêm ngặt từng sản phẩm

• Không giống các thương hiệu sản xuất hàng loạt kiểm tra theo xác suất, 100% sản phẩm ma ní Taiyo trước khi xuất xưởng đều phải trải qua thử nghiệm kéo chứng thực (Proof Load Test) tại phòng thí nghiệm nội bộ và được dập nổi đầy đủ thông số (Thương hiệu TAIYO, Mã Thép, Tải trọng WLL, Số Lô sản xuất) trực tiếp trên thân để phục vụ truy xuất nguồn gốc.

3. Tiêu chuẩn và Chất lượng
Các tiêu chuẩn chất lượng của ma ní Taiyo Nhật Bản được thiết lập vô cùng khắt khe, đáp ứng đầy đủ các khung kỹ thuật khắt khe nhất của cả nội địa Nhật Bản lẫn quốc tế. Chính hệ thống tiêu chuẩn này đã tạo nên uy tín và sự tin tưởng tuyệt đối cho "thương hiệu TAIYO" trong ngành công nghiệp nâng hạ.

• Tiêu chuẩn công nghiệp Nhật Bản (JIS) Hầu hết các dòng ma ní phổ thông và công nghiệp của Taiyo đều được sản xuất, thử nghiệm theo các chứng nhận chuẩn quốc gia của Nhật:
  ◦ Tiêu chuẩn JIS B 2801: Quy định chi tiết về phương pháp chế tạo, hình dáng hình học, độ dung sai kích thước và yêu cầu kỹ thuật đối với các loại ma ní dùng trong bốc dỡ hàng hóa và xây dựng
  ◦ Phân hạng cấp bậc thép (JIS Class): Thường thấy nhất là dòng JIS Shackle M Class (Loại M tiêu chuẩn) hoặc dòng hợp kim cao cấp hơn phục vụ cho các môi trường đòi hỏi độ bền bỉ lớn.

• Tiêu chuẩn quốc tế và quản lý chất lượng:
  ◦ Chứng nhận ISO 9001: Hệ thống quản lý chất lượng toàn diện của nhà máy ⁠Taiyo Seiki Iron Works, đảm bảo mọi công đoạn từ nhập phôi thép nguyên liệu, rèn nóng, xử lý nhiệt cho đến đóng gói xuất xưởng đều tuân thủ một quy trình đồng nhất, triệt tiêu lỗi hệ thống.
  ◦ Tiêu chuẩn an toàn Quốc tế khác (tương thích): Thiết kế và thông số an toàn kỹ thuật của ma ní Taiyo hoàn toàn tương thích và đáp ứng được yêu cầu của tiêu chuẩn Mỹ ASME B30.26 (Tiêu chuẩn kỹ thuật cho phụ kiện nâng hạ dạng kết nối mềm).

• Quy chuẩn về hệ số an toàn vượt trội (Safety Factor) Khác với sản phẩm giá rẻ, ma ní Taiyo luôn đặt ranh giới an toàn cơ học ở mức rất cao:
  ◦ Hệ số an toàn 5:1: Đối với đa số các dòng ma ní đặc biệt hoặc dáng dài (ví dụ: dòng TSL-10T hoặc các loại ⁠Lightweight Shackle siêu nhẹ), tải trọng phá hủy (Breaking Load) gấp ít nhất 5 lần giới hạn tải trọng làm việc (WLL).
  ◦ Hệ số an toàn 6:1: Một số phân khúc ma ní xanh đặc chủng (⁠Green Pin Sling Shackle / GPS) được hãng thiết kế để đạt hệ số an toàn lên đến 6 lần, triệt tiêu hoàn toàn rủi ro khi có xung lực động giật mạnh bất ngờ.

• Quy trình kiểm tra phá hủy và không phá hủy (NDT) bắt buộc Để đạt tem chứng nhận xuất xưởng của Nhật Bản, từng lô hoặc từng sản phẩm ma ní Taiyo phải trải qua:
  ◦ Thử nghiệm Proof Load (Kéo chứng thực): Thiết bị được đưa vào máy kéo thử tải ở mức gấp 2 lần đến 2.5 lần tải trọng định mức WLL. Thân và chốt ma ní phải giữ nguyên cấu trúc hình học, không có bất kỳ dấu hiệu rạn nứt hay giãn dẻo nào thì mới được phép xuất xưởng.
  ◦ Kiểm tra hạt từ tính (Magnetic Particle Inspection): 100% các dòng ma ní tải trọng cao cao cấp của Taiyo đều được quét kiểm tra hạt từ tính. Công nghệ NDT này giúp phát hiện ra các khuyết tật ẩn sâu trong thớ thép như bong bóng khí, vết nứt gầm từ công đoạn đúc rèn mà mắt thường không thể thấy được.

• Tiêu chuẩn minh bạch thông tin sản phẩm Sản phẩm đạt chuẩn chất lượng của Taiyo bắt buộc phải thể hiện đầy đủ các ký hiệu dập nổi sắc nét ngay trên thân:
  ◦ Tên nhà sản xuất thương hiệu độc quyền (TAIYO).

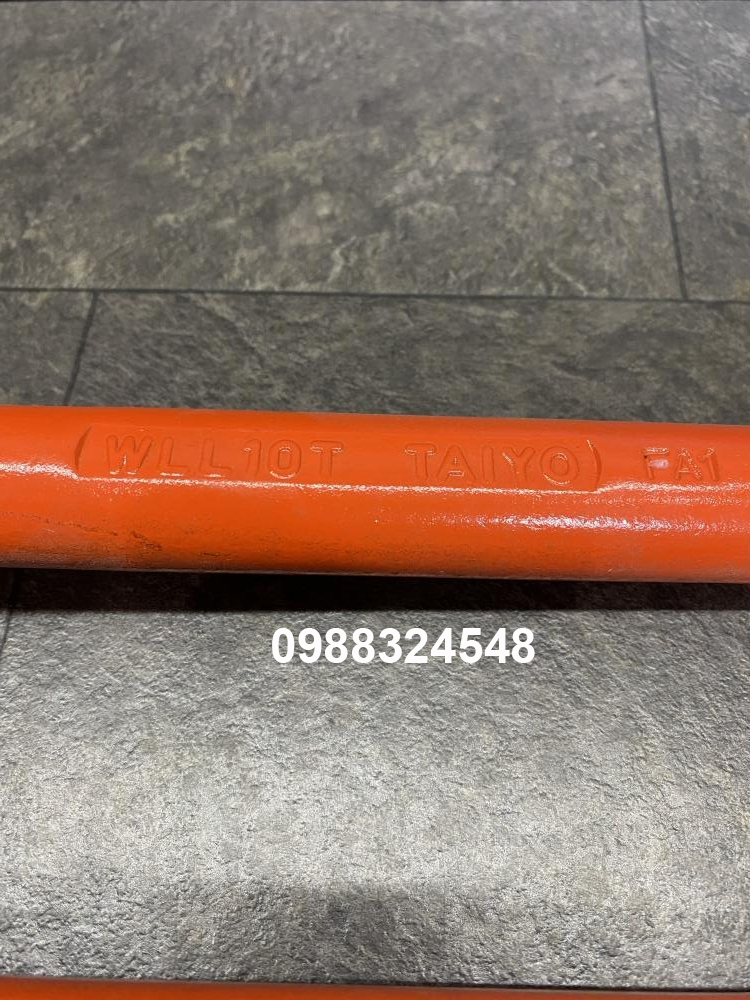

  ◦ Tải trọng làm việc an toàn (WLL ... T hoặc WLL ... Ton).
  ◦ Mã lô hàng (Lot No.) phục vụ cho việc đối chiếu và truy xuất chứng chỉ chất lượng CO/CQ trực tiếp từ nhà máy Nhật Bản.


4. Các dòng sản phẩm Ma ní Taiyo Nhật bản
Nhà sản xuất ⁠Taiyo Seiki Iron Works Nhật Bản phát triển danh mục sản phẩm ma ní rất đa dạng. Mỗi dòng sản phẩm được tối ưu hóa bằng các công nghệ luyện kim riêng biệt nhằm đáp ứng hoàn hảo từng môi trường nâng hạ cụ thể.
Dưới đây là tổng hợp các dòng ma ní Taiyo phổ biến, kèm theo tính năng và ưu điểm vượt trội của từng loại:
4.1 Dòng Ma ní Siêu nhẹ (Taiyo Lightweight Shackles)
Đây là dòng sản phẩm mang tính cách mạng của Taiyo, nổi tiếng toàn cầu nhờ tối ưu hóa được sự cân bằng giữa độ an toàn cực cao và trọng lượng siêu nhẹ.

• Tính năng: Chế tạo từ thép hợp kim carbon đặc biệt tôi nhiệt cao. Thân ma ní được thiết kế tối giản hình học nhưng giữ nguyên khả năng chịu tải cục bộ cực lớn.
• Ưu điểm:
  ◦ Trọng lượng siêu nhẹ: Giảm từ 30% đến 40% trọng lượng so với ma ní thông thường có cùng tải trọng WLL.
  ◦ Giảm sức lao động: : Giúp công nhân dễ dàng mang vác, thao tác lắp ráp thủ công trên giàn giáo cao tầng hoặc không gian chật hẹp mà không cần thiết bị trợ lực.

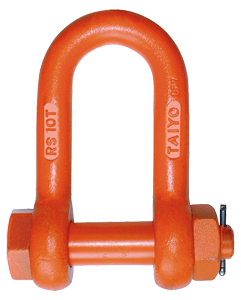

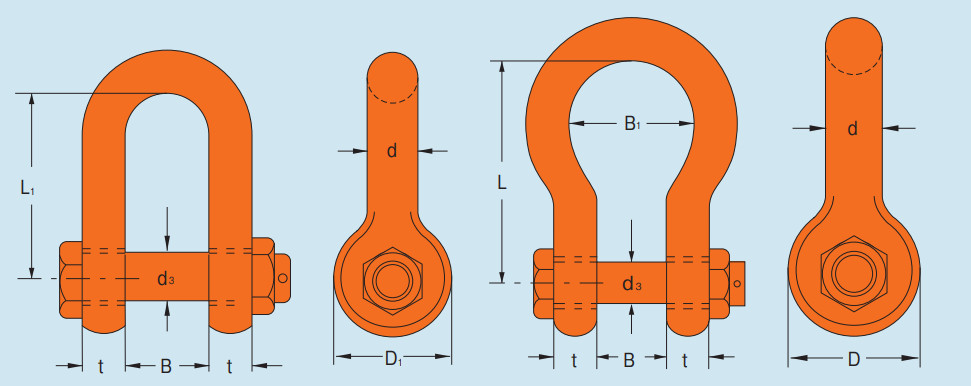

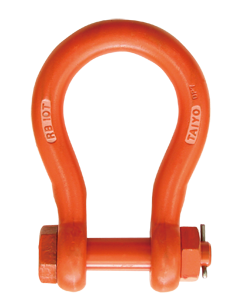

a. Model RS (Kiểu chữ U) / Model RB (Kiểu Omega), chốt bulong và đai ốc

Model		Tải trọng (ton)	Kích thước(mm)										Trọng lượng (kg)
			t	B	d3	RS			RB
						d	L1	D1	d	B1	L	D	RS	RB
RS-5T	RB-5T	5	22	44	26	22	120	55	26	88	156	55	1.9	2.6
RS-8T	RB-8T	8	26	50	30	26	144	66	30	104	190	66	3.2	4.4
RS-10T	RB-10T	10	30	65	36	30	160	75	36	120	210	80	5	7.3
RS-16T	RB-16T	16	38	80	42	38	205	95	44	150	270	100	9.8	13.8
RS-20T	RB-20T	20	42	90	48	42	230	105	55	170	300	110	13.6	21.7
RS-25T	RB-25T	25	50	100	56	50	255	120	65	190	335	125	21	34.4
RS-32T	RB-32T	★32	60	115	64	60	290	135	70	220	380	140	34	48
RS-40T	RB-40T	★40	65	125	72	65	320	150	80	240	425	160	44.9	67.5
RS-50T	RB-50T	★50	70	140	80	70	360	170	90	270	475	180	60.4	93.9
RS-63T	RB-63T	★63	80	160	90	80	405	190	100	300	530	200	87.7	131.5
RS-80T	RB-80T	★80	90	180	100	90	455	210	115	340	600	225	128.6	191.3
RS-100T	RB-100T	★100	105	200	110	105	510	235	125	380	670	250	176.5	260.7

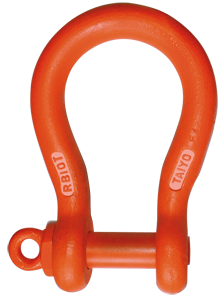

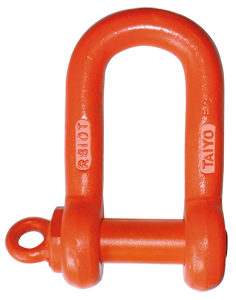

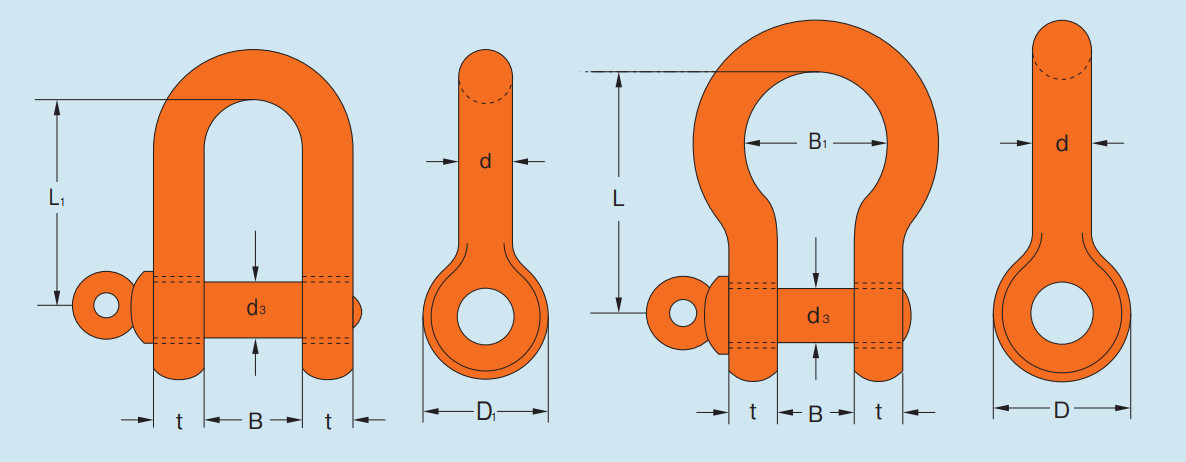

b. Model RSS (Kiểu chữ U) / Model RBS (Kiểu Omega), chốt vặn ren

Model		Tải trọng (ton)	Kích thước(mm)										Trọng lượng (kg)
			t	B	d3	RSS			RBS
						d	L1	D1	d	B1	L	D	RSS	RBS
RSS-5T	RBS-5T	5	22	44	26	22	120	55	26	88	156	55	1.8	2.5
RSS-8T	RBS-8T	8	26	50	30	26	144	66	30	104	190	66	2.9	4.1
RSS-10T	RBS-10T	10	30	65	36	30	160	75	36	120	210	80	4.5	6.8
RSS-16T	RBS-16T	16	38	80	42	38	205	95	44	150	270	100	8.9	12.9
RSS-20T	RBS-20T	20	42	90	48	42	230	105	55	170	300	110	12.2	20.3

4.2 Dòng Ma ní Dáng dài Chịu lực cao (Taiyo Strong Long Shackles)
Dòng sản phẩm chuyên dụng cho các liên kết có chiều sâu và độ dày lớn, điển hình như mã TSL hoặc TSLG.

• Tính năng: Sở hữu thiết kế lòng trong hình chữ U khoét siêu sâu (chiều dài lọt lòng dao động từ 150mm đến hơn 300mm tùy mức tải trọng).
• Ưu điểm:
  ◦ Không gian gom tải lý tưởng: Dễ dàng ôm trọn các tai cẩu cấu kiện dày, cọc cừ thép, hoặc xếp chồng nhiều nhánh ⁠sling cáp thép bấm chì theo chiều dọc gọn gàng.
  ◦ Chống xoắn, kẹt: Ngăn chặn tối đa việc các đầu khóa nối xích cẩu hoặc vòng khuyên chen chúc gây lực ép dẹt phá hủy cáp.

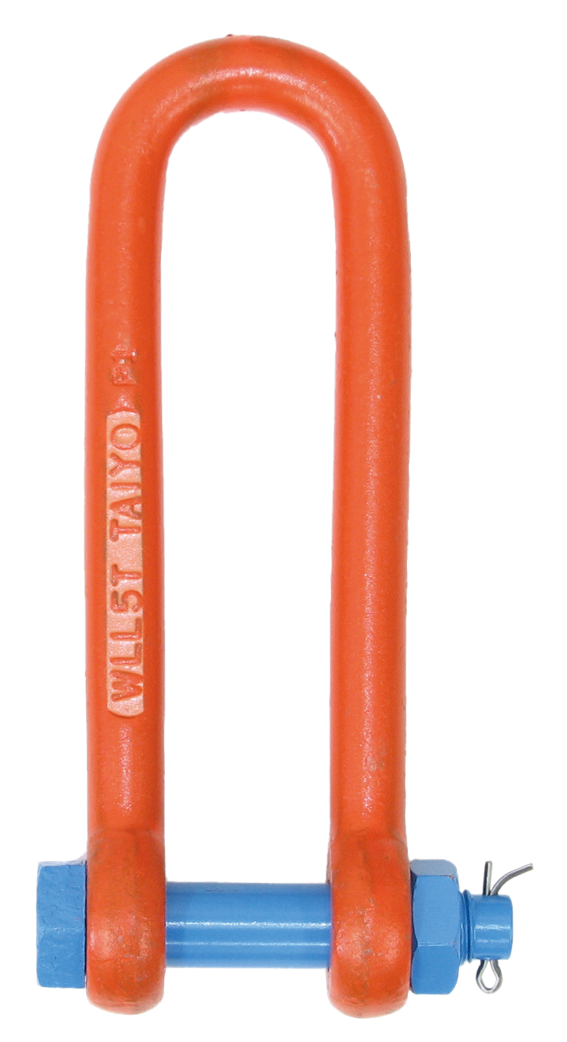

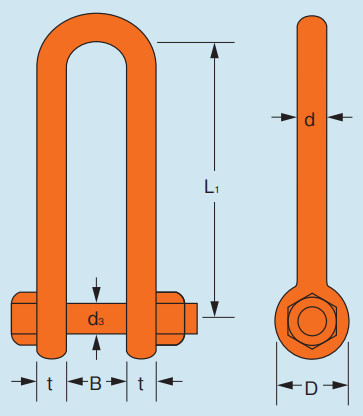

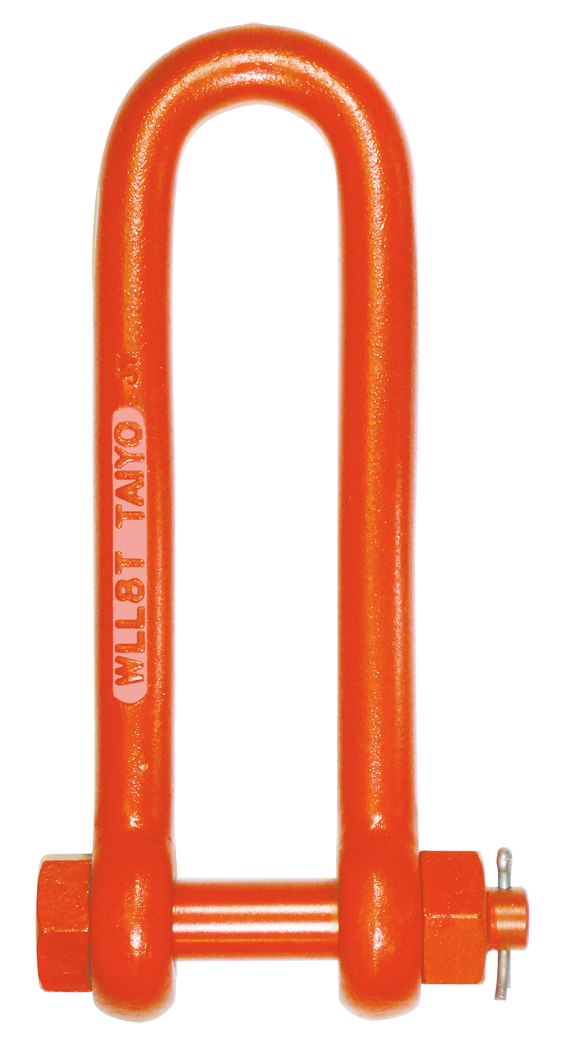

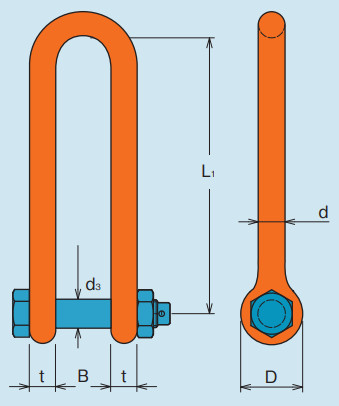

a. Ma ní Taiyo TSL - Loại dài, chốt bulong và đai ốc

Model	Tải trọng (ton)	Kích thước (mm)						Trọng lượng (kg)
		t	L1	d	B	D	d3
TSL-1.25T	1.25	12	110	12	33	25	12	0.4
TSL-2.5T	2.5	16	130	16	45	38	16	0.85
TSL-4TX160	※4	19	160	19	50	45	19	1.5
TSL-4TX200	4	19	200	19	50	45	19	1.62
TSL-6TX170	※6	22	170	22	50	54	22	2.1
TSL-6TX250	6	22	250	22	50	54	22	2.6
TSL-8TX200	※8	25	200	25	50	60	25	3.17
TSL-8TX250	8	25	250	25	50	60	25	3.62

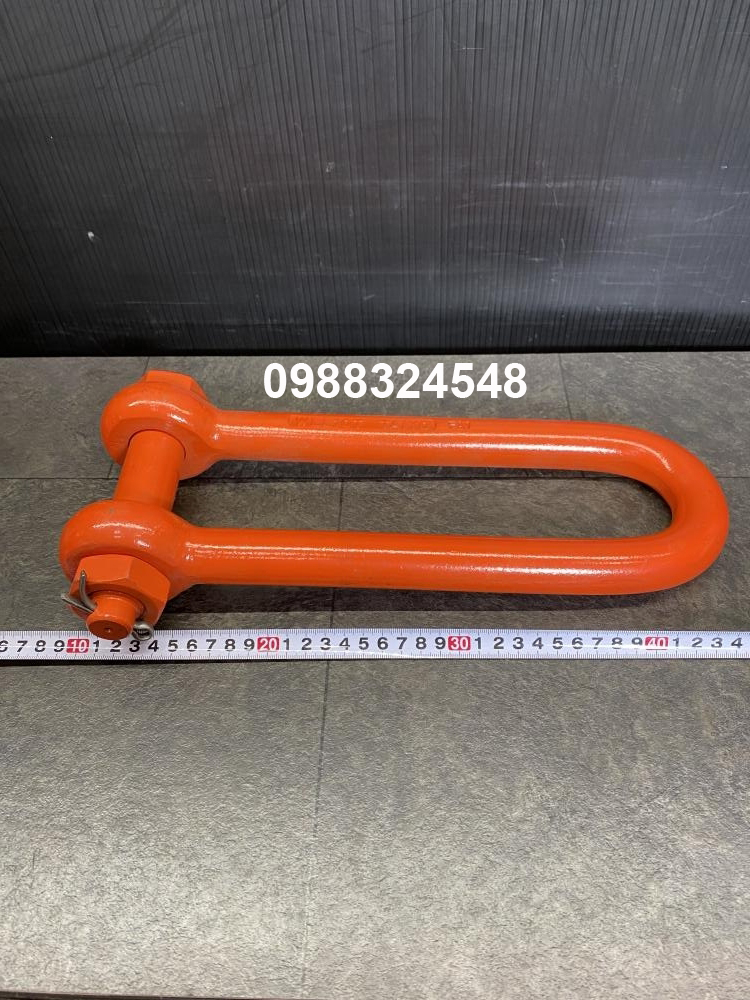

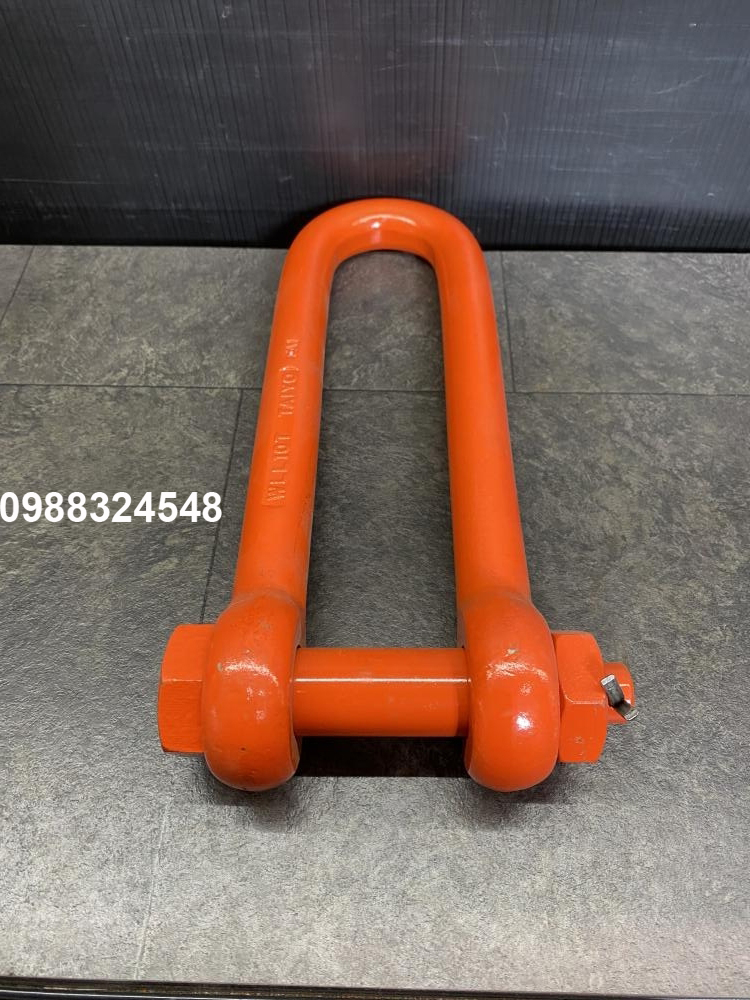

TSL-10T	10	30	300	30	60	70	32	6.2
TSL-14T	14	32	300	32	60	80	38	7.8
TSL-20T	20	38	300	38	75	95	46	12.5

Model	Tải trọng (ton)	Kích thước (mm)						Trọng lượng (kg)
		t	L1	d	B	D	d3
TSL-5T	5	19	200	19	40	45	21	1.64
TSL-7T	7	22	250	22	40	54	24	2.7

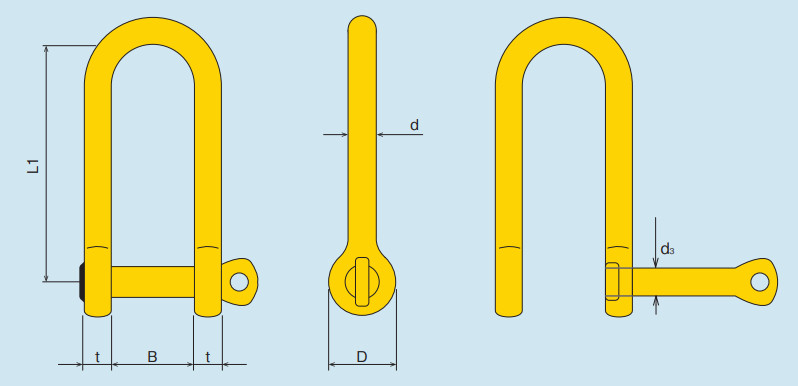

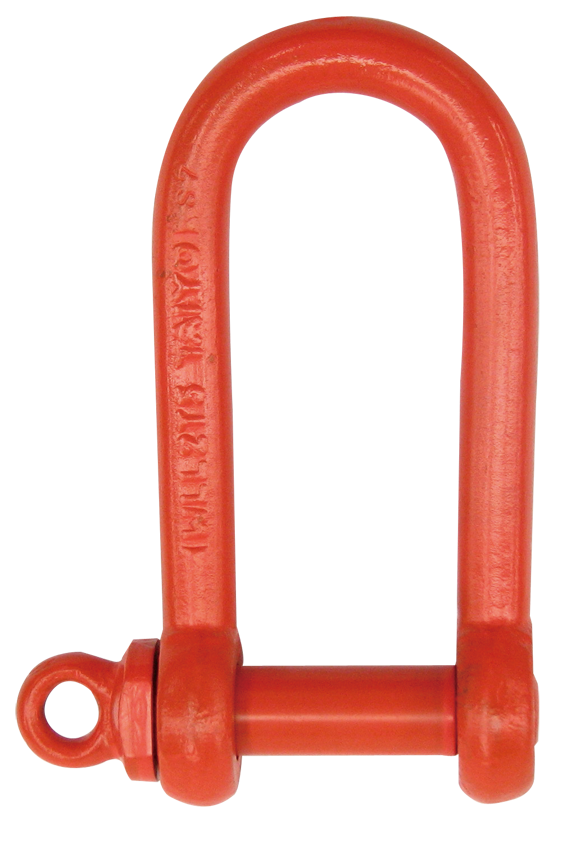

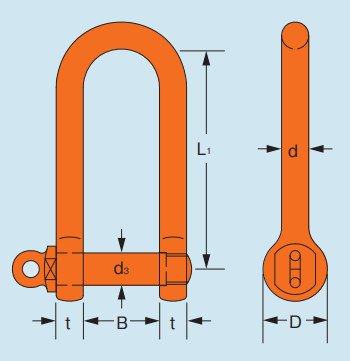

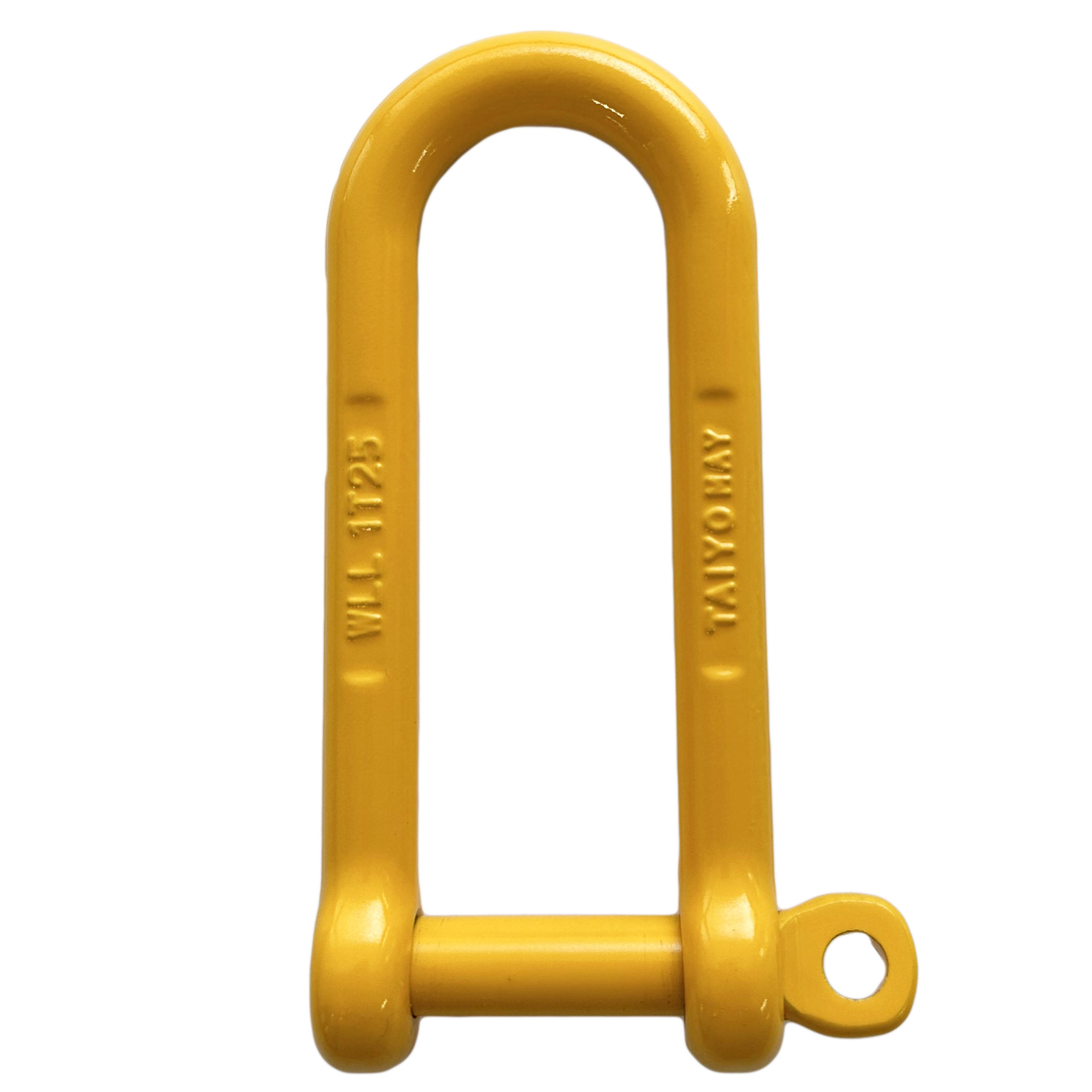

b. Ma ní Taiyo TSLS/TSLG - Loại dài, chốt vặn ren

Model	Tải trọng (ton)	Kích thước (mm)						Trọng lượng (kg)
		t	L1	d	B	D	d3
TSLS-1.25T	1.25	12	110	12	33	25	12	0.4
TSLS-2.5T	2.5	16	130	16	45	38	19	0.86
TSLS-4T	4	19	200	19	50	45	21	1.6

Model	Tải trọng (ton)	Kích thước (mm)						Trọng lượng (kg)
		t	L1	d	B	D	d3
TSLG-1.25T	1.25	12	110	12	33	25	12	0.4
TSLG-2.5T	2.5	16	130	16	45	38	17.5	0.8
TSLG-4T	4	19	160	19	50	45	20	1.4

4.3 Dòng Ma ní Hợp kim đặc biệt (Taiyo Super Alloy Shackles)
Dòng sản phẩm cốt lõi phục vụ các dự án siêu trường siêu trọng công nghiệp nặng, thường có ký hiệu mã TSS / TBS (loại chốt vặn ren) và TS / TB (loại chốt bu-lông an toàn).

• Tính năng: Được đúc rèn áp lực cao 100% bằng thép siêu hợp kim Super Alloy, chịu nhiệt luyện gia cường bề mặt vượt bậc.
• Ưu điểm:
  ◦ Hệ số an toàn vượt cấp: Thường đạt mức 5:1 hoặc cao hơn, triệt tiêu nguy cơ nứt gãy giòn đột ngột khi giật tải quán tính cao.
  ◦ Kích thước nhỏ - Tải trọng lớn: Phù hợp cho các vị trí liên kết tai cẩu nhỏ hẹp trên máy móc công nghiệp nhưng đòi hỏi lực nhấc lên tới hàng chục tấn.

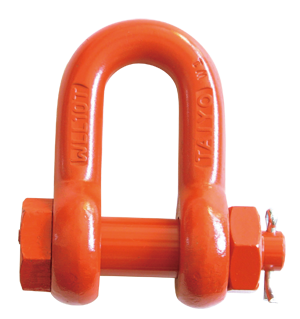

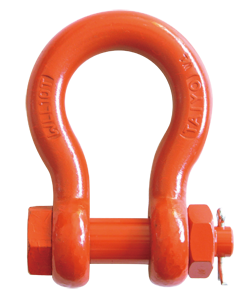

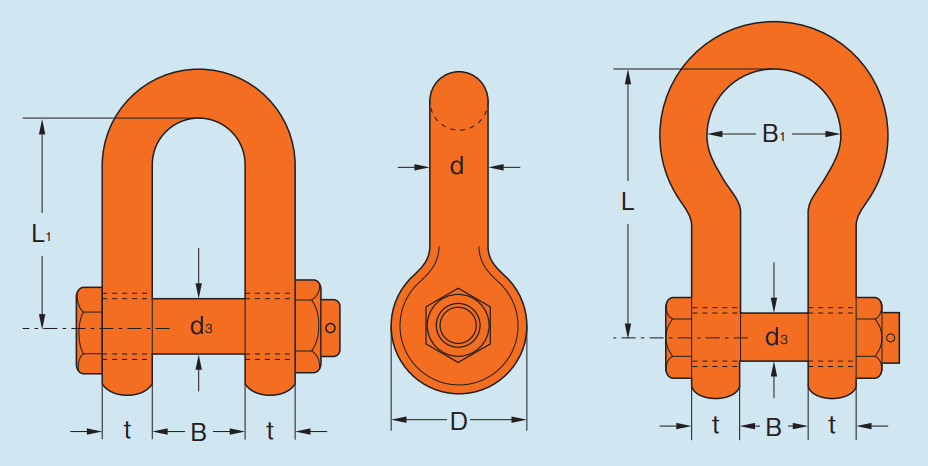

a. Ma ní Taiyo TS (Loại U) / TB (Loại Omega) - Loại chốt bulong và đai ốc

Model		Tải trọng (ton)	Kích thước (mm)									Trọng lượng (kg)
			t	B	D	d₃	TS		TB
							d	L₁	d	B₁	L	TS	TB
TS-2.5T	TB-2.5T	2.5	13	20	32	16	13	48	14	36	63	0.34	0.44
TS-4T	TB-4T	4	16	26	40	19	16	64	18	45	80	0.63	0.85
TS-5T	TB-5T	5	19	29	45	21	19	72	22	53	95	0.96	1.3
TS-7T	TB-7T	7	22	34	55	26	22	88	26	65	117	1.63	2.32
TS-9T	TB-9T	9	24	39	62	30	24	96	28	70	126	2.6	3.19
TS-10T	TB-10T	10	26	41	66	32	26	104	30	75	135	2.9	3.66
TS-15T	TB-15T	15	30	45	75	36	30	120	34	85	153	4.5	5.2
TS-20T	TB-20T	20	36	54	90	42	36	144	42	105	190	7.65	9.8
TS-25T	TB-25T	25	38	57	95	46	38	152	44	110	198	8.7	11.6
TS-30T	TB-30T	30	44	66	110	54	44	176	50	128	230	15	18.2
TS-40T	TB-40T	40	55	83	138	65	55	220	65	155	280	27	35
TS-50T	TB-50T	50	60	90	150	70	60	240	70	178	310	34.5	43.9
TS-60T	TB-60T	60	65	98	164	77	65	260	75	188	338	41.4	55.6
TS-70T	TB-70T	70	70	105	178	83	70	280	80	202	360	53	74
TS-80T	TB-80T	80	75	112	192	90	75	300	90	218	387	67.8	91.7
TS-90T	TB-90T	90	80	120	206	96	80	320	95	232	414	79.8	108
TS-100T	TB-100T	100	85	128	220	102	85	340	100	248	440	97.8	130.1
TS-120T	TB-120T	120	90	135	232	108	90	360	110	260	473	117.3	163.1

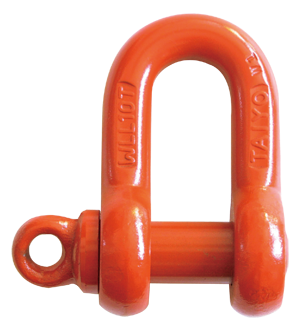

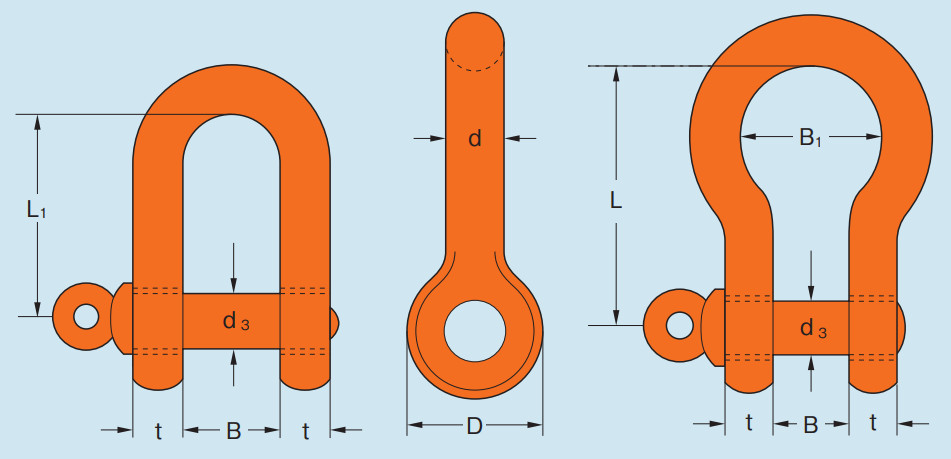

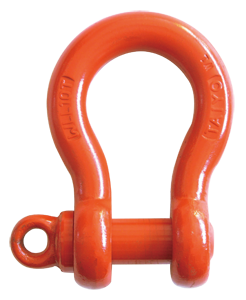

b. Ma ní Taiyo TSS (Loại U) / TBS (Loại Omega) - Loại chốt vặn ren

Model		Tải trọng (ton)	Kích thước (mm)									Trọng lượng (kg)
			t	B	D	d₃	TSS		TBS
							d	L₁	d	B₁	L	TSS	TBS
TSS-5T	TBS-5T	5	19	29	45	21	19	72	22	53	95	0.89	1.19
TSS-7T	TBS-7T	7	22	34	55	26	22	88	26	65	117	1.49	2.1
TSS-9T	TBS-9T	9	24	39	62	30	24	96	28	70	126	2.2	2.75
TSS-10T	TBS-10T	10	26	41	66	32	26	104	30	75	135	2.56	3.34
TSS-15T	TBS-15T	15	30	45	75	36	30	120	34	85	153	3.87	4.97
TSS-20T	TBS-20T	20	36	54	90	42	36	144	42	105	190	6.62	8.87
TSS-25T	TBS-25T	25	38	57	95	46	38	152	44	110	198	7.72	10

4.4 Dòng Ma ní Green Pin (Taiyo Green Pin Shackles)
Dòng sản phẩm cao cấp hợp tác kỹ thuật, đặc trưng bởi phần chốt định vị được sơn màu xanh lục (Green Pin).
Dòng này được thiết kế và sản xuất theo tiêu chuẩn quốc tế Grade 8, nổi bật với phần thân mạ kẽm nhúng nóng và pin sơn xanh chịu môi trường ăn mòn cao:

• Model VBS: Dòng ma ní dạng chữ U (Straight Shackle), loại chốt bu-lông có đai ốc khóa và chốt chẻ an toàn.
• Model VBSL (hoặc VBS-L): Dòng Taiyo Green Pin Sling Shackle, phần đầu cung được thiết kế mở rộng bản dẹt bè ra để bảo vệ tối đa và tăng tuổi thọ cho dây sling vải hoặc sling cáp thép.

• Tính năng: Thân ma ní thường có hình dáng ⁠Omega (hình móng ngựa) rộng rãi, sản xuất theo các tiêu chuẩn kỹ thuật hàng hải nghiêm ngặt quốc tế.
• Ưu điểm:
  ◦ Góc cẩu linh hoạt: Hình móng ngựa cho phép thực hiện các ca nâng hạ đa hướng (tải góc, tải xiên) với mức độ hao hụt lực thấp hơn rất nhiều so với dòng chữ U.
  ◦ Chống chịu môi trường biển cực tốt: Lớp mạ kẽm nhúng nóng dày kết hợp chốt sơn đặc chủng giúp thiết bị không bị ăn mòn rỉ sét dưới tác động của nước muối, chuyên dùng cho giàn khoan dầu khí ngoài khơi và cứu hộ hàng hải.


4.5 Dòng Ma ní Miệng rộng (Taiyo Mega Mouth Shackles)
Dòng sản phẩm chuyên dụng cho các loại móc cẩu hoặc vật nâng có đường kính thân quá khổ.
Dòng này phục vụ riêng cho các ca cẩu mà cấu kiện hoặc móc cẩu của trục có tiết diện quá dày, không lọt được vào ma ní thông thường:

• Model 1013131 (hoặc Series mã Mega Mouth tương ứng): Ký hiệu của dòng ma ní có cấu trúc miệng siêu rộng (lên tới 110mm cho tải trọng nhỏ).
• Ký hiệu đặc thù trên thân: Dòng này thường bắt đầu hoặc có đi kèm mã Mega Mouth dập nổi trên Catalog cùng hậu tố kích thước độ mở miệng.

• Tính năng: Khoảng cách mở rộng ở phần miệng (khoảng trống giữa hai mắt xỏ chốt) được thiết kế phình to hơn hẳn so với tiêu chuẩn cơ bản..
• Ưu điểm: Cho phép đưa các móc cẩu của cần trục lớn, trục vớt đổ bộ đi thẳng vào lòng ma ní mà không bị cấn kẹt phần chốt.
